17. ZPŮSOB ZMĚNY PLYNU
16. PŘIPOJENÍ PROSTOROVÉHO TERMOSTATU
• přistupte k napájecí svorkovnici (obrázek 7) dle popisu v předcházející kapitole;
• vytáhněte můstek, který se nachází na svorkách (1) a (2);
• protáhněte dvoužilový vodič skrz průchodku a připojte ho k těmto dvěma svorkám.
Kotel může být autorizovaným technickým servisem transformován pro použití na zemní plyn (G.20), nebo propan (G31).
Způsoby nastavení regulátoru tlaku se mírně liší v závislosti na typu použité plynové armatury (HONEYWELL nebo SIT, viz obrázek 8).
Postup změny nastavení regulátoru tlaku je následující:
A) výměna trysek
• opatrně vyjměte hořák;
• vyměňte trysky hořáku a důkladně je utáhněte, aby nedocházelo k úniku plynu. Průměry trysek jsou uvedeny v tabulce 1.
B) změna napětí v modulátoru
• v závislosti na typu plynu nastavte parametr F02 dle popisu v kapitole 19.
C) Nastavení regulátoru tlaku (obrázek 8)
• připojte kladný vstup diferenčního manometru k výstupu (Pb) plynové armatury (obrázek 8).
C1) Nastavení na jmenovitý výkon:
• otevřete plynový kohout
• stiskněte tlačítko (obrázek 1) a nastavte kotel do provozu Zima (kapitola 3.2);
• otevřete kohout odběru užitkové vody na průtok alespoň 10 litrů za minutu a ujistěte se, že je nastavena požadovaná teplota na
maximum;
• odstraňte kryt modulátoru;
• otáčením mosazné matice (a) z obr. 8 nastavte hodnoty přetlaku uvedené v tabulce 1;
• ověřte, zda je správně nastaven vstupní přetlak plynu do kotle, měřený na vstupu (Pa) plynové armatury (obrázek 8) (37 mbar pro
propan-butan nebo 20 mbar pro zemní plyn).
C2) Nastavení na minimální výkon:
• odpojte napájecí vodič modulátoru a uvolňujte červený šroub (b) z obrázku 8 než dosáhnete hodnotu přetlaku odpovídající mi-
nimálnímu výkonu (viz tabulka 1);
• znovu připojte napájecí vodič;
• namontujte a zapečeťte kryt modulátoru.
Po smontování zkontrolujte, zda neuniká plyn !!!
C3) Závěrečná ověření
• nalepte přídavný štítek dodávaný pro případ změny plynu a zaznamenejte druh plynu a provedené nastavení.

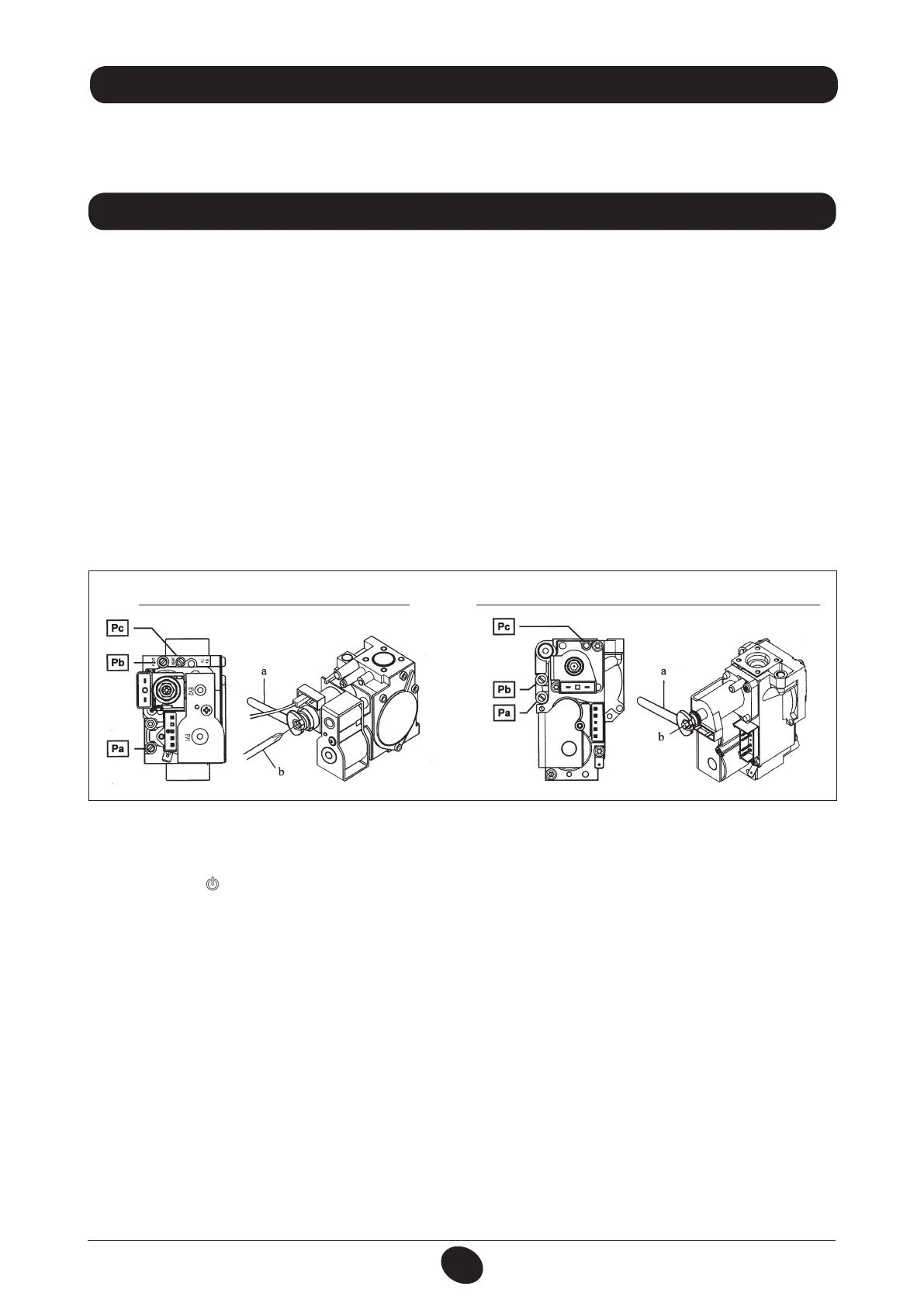

obrázek 8
