88
7217395.01 - cs (CZ)POKYNY PRO INSTALATÉRY

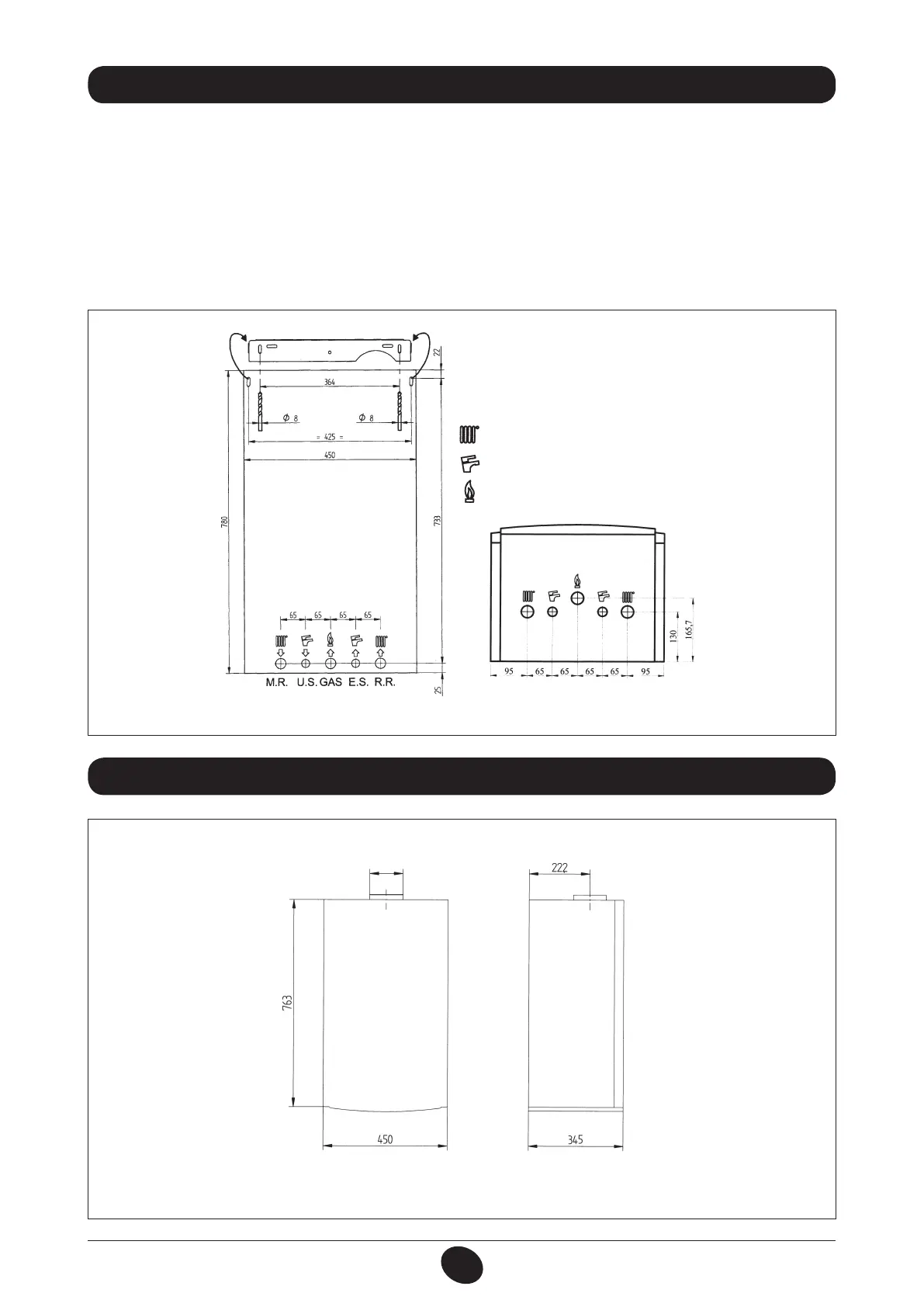

13. INSTALACE KOTLE
Po stanovení přesného umístění kotle, upevněte na zeď šablonu. Při instalaci postupujte od připojení vody a plynu, které se nachází na
spodní části šablony.
Doporučujeme nainstalovat na okruh vytápění dva uzavírací kohouty (na výstupu a na vstupu) G3/4, dodávané na objednávku, které, v
případě důležitých zásahů, umožňují manipulaci bez nutnosti vypuštění celého systému vytápění. V případě již existujících systémů nebo
v případě výměn, doporučujeme kromě výše uvedeného instalovat na zpátečce a na spodní části kotle také vhodný ltr na zachycování
usazenin a nečistot, které se mohou vyskytovat i po vyčištění a časem by mohly poškodit součásti kotle. Nevhodný ltr může způsobit
značný odpor v hydraulickém systému a tím zhoršit popř. zamezit předávání tepla.
Kotel musí být přímo napojen na kouřovod schopný odtahu spalin ven z místnosti. Průřez připojení mezi kotlem a kouřovodem nesmí
být menší než průřez připojení k přístroji. Komín musí být neustále ve vynikajícím stavu a nesmí se na něm nacházet otvory či trhliny,
které by mohly zapříčinit ztráty při odtahu.
14. ROZMĚRY KOTLE
Obrázek 6
0705_0609
180i AT - 1.180i AT A = 110 mm
240i A = 130 mm
A
Obrázek 5
: výstup/zpátečka topení G 3/4
: výstup/vstup TUV G 1/2
: vstup plynu G 3/4
0512_0505/CG1769
CG_2121 / 0904_0706
