7217395.01 - huUTASÍTÁSOK A SZERELŐ RÉSZÉRE
15. A HÁLÓZATI ÁRAMELLÁTÁS CSATLAKOZTATÁSA
FIGYELMEZTETÉS: Ha a készülék közvetlenül padlózati berendezéshez kerül csatlakoztatásra, a szerelőnek gondoskodnia kell
egy védő termosztát felszereléséről a padló túlmelegedés elleni védelme érdekében.
A készülék elektromos biztonsága csak az alkalmazható törvényeknek és rendelkezéseknek megfelelően elkészített helyes földelés
esetén biztosítható.
Csatlakoztassa a kazánt 230 V-os egyfázis + föld rendszerű hálózathoz a vele együtt szállított háromérintkezős csatlakozójú kábellel, és
ellenőrizze a polaritások bekötésének helyességét.
Használjon kétpólusú kapcsolót legalább 3 mm-es érintkező eltávolításával mindkét pólusban.
A hálózati csatlakozókábel kicserélése esetén szereljen fel maximum 8 mm átmérőjű HAR H05 VV-F’ 3x0.75mm
2
-es kábelt.
Hozzáférés a hálózati csatlakozó kapocslécéhez
• Válassza le a kazán elektromos áramellátását a kétpólusú kapcsolóval;
• Csavarja ki a kezelőtáblát a kazánhoz rögzítő két csavart;
• Fordítsa ki a kezelőtáblát;

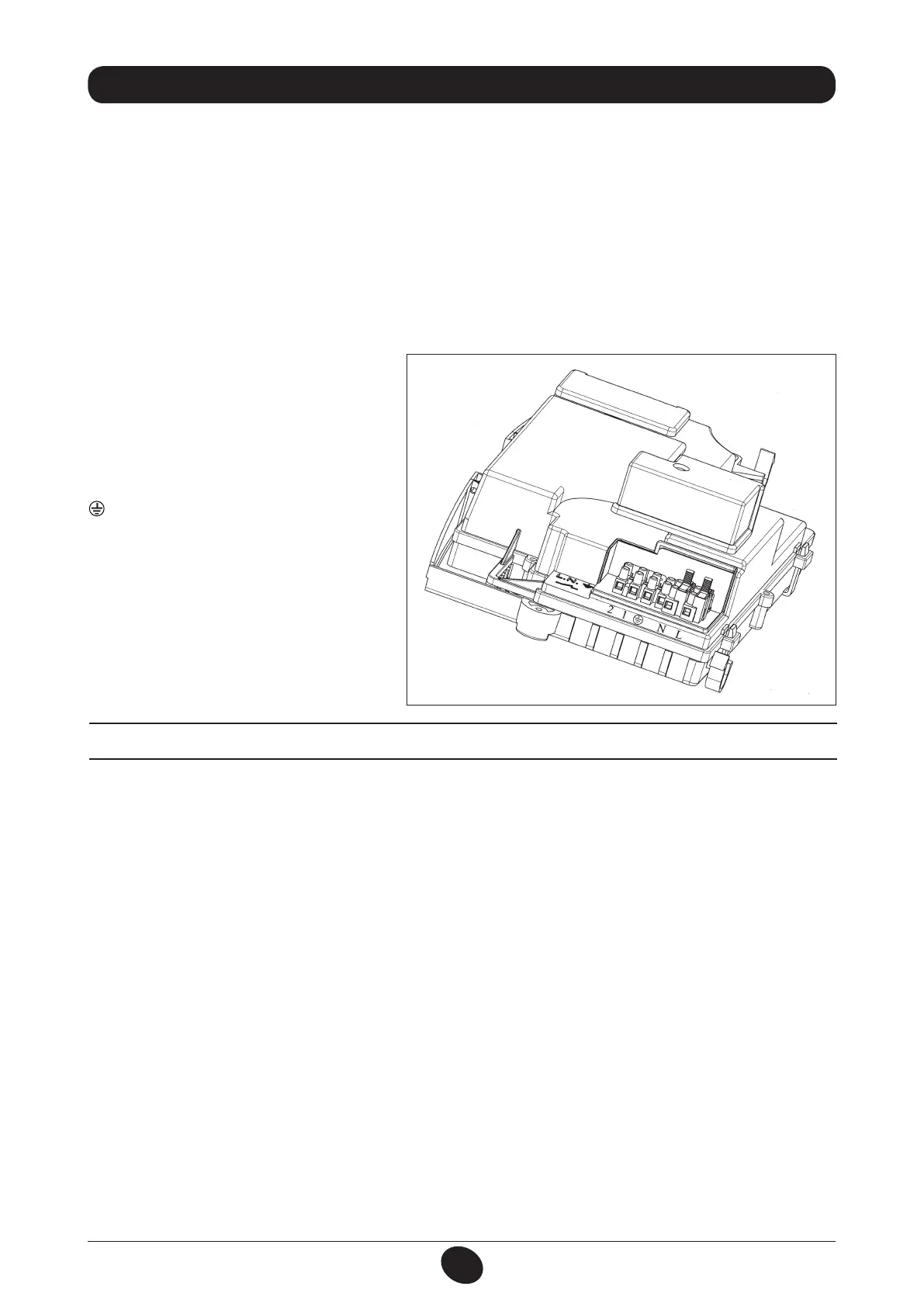

• Csavarja le a fedelet, és nyerjen hozzáférést a huzalozáshoz (7. ábra).
A hálózati csatlakozó kapocslécén 2 A-es gyorsműködésű
biztosítékok találhatók (a biztosíték ellenőrzéséhez vagy
cseréjéhez húzza ki a fekete biztosítéktartót).
FONTOS: Ellenőrizze a polaritások csatlakoztatásának
helyességét L (fázis) N (nullavezeték)
(L) = Fázis (barna)
(N) = Nullavezeték (kék)
= Föld (sárga/zöld)
(1) (2) = Szobai hőfokszabályozó
7. ábra
