ISTRUZIONI DESTINATE ALL’INSTALLATORE

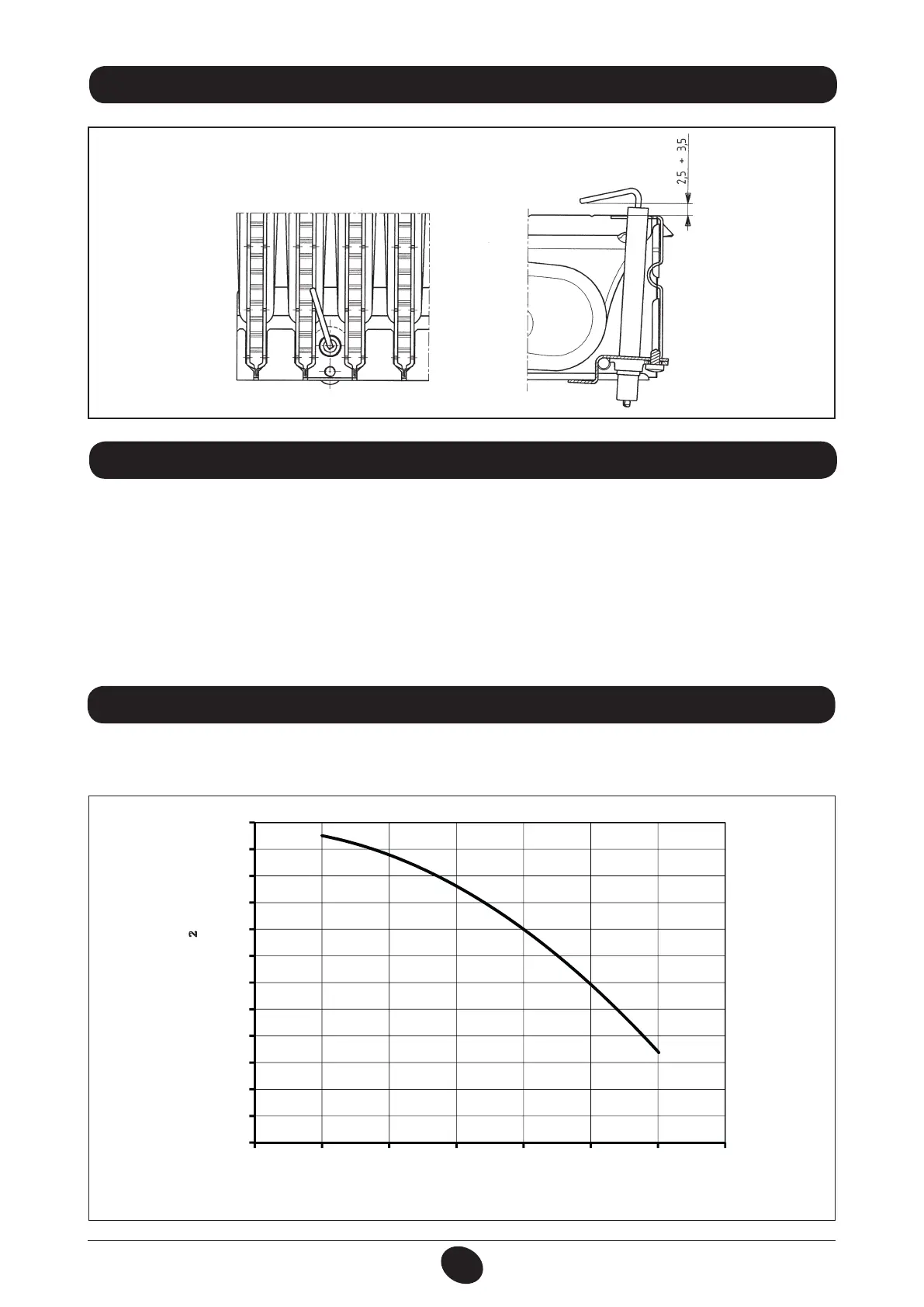

21. POSIZIONAMENTO ELETTRODO DI ACCENSIONE E RIVELAZIONE DI FIAMMA
Figura 10
9912070100
Per la misura in opera del rendimento di combustione e dell’igienicità dei prodotti di combustione, come disposto dal DPR
26 Agosto 1993 n° 412, è necessario realizzare un foro sul condotto di scarico dei fumi ad una distanza dalla caldaia di 2
volte il diametro interno del condotto stesso.
Mediante tale foro possono essere rilevati i seguenti parametri:
• temperatura dei prodotti della combustione;
• concentrazione di ossigeno (O
2
) od in alternativa di anidride carbonica (CO
2
);
• concentrazione di ossido di carbonio (CO).
La misurazione della temperatura dell’aria comburente deve essere effettuata nei pressi dell’ingresso dell’aria nella caldaia.
Il foro, che deve essere realizzato dal responsabile dell’impianto in occasione della prima messa in servizio, deve essere chiuso
in modo da garantire la tenuta del condotto di evacuazione dei prodotti della combustione durante il normale funzionamento.
22. VERIFICA DEI PARAMETRI DI COMBUSTIONE
La pompa utilizzata è del tipo ad alta prevalenza adatta all’uso su qualsiasi tipo di impianto di riscaldamento mono o a due tubi. La
valvola automatica sfogo aria incorporata nel corpo della pompa permette una rapida disaerazione dell’impianto di riscaldamento.
23. CARATTERISTICHE PORTATA/PREVALENZA ALLA PLACCA
0
0,5
1
1,5
2
2,5
3
3,5
4
4,5
5
5,5
0200 400600 80010001200
1400
PREVALENZA [mH₂O]
PORTATA [l/h]
Grafico 1
1411_1202.eps
