23
7217395.01 - it
ISTRUZIONI DESTINATE ALL’INSTALLATORE

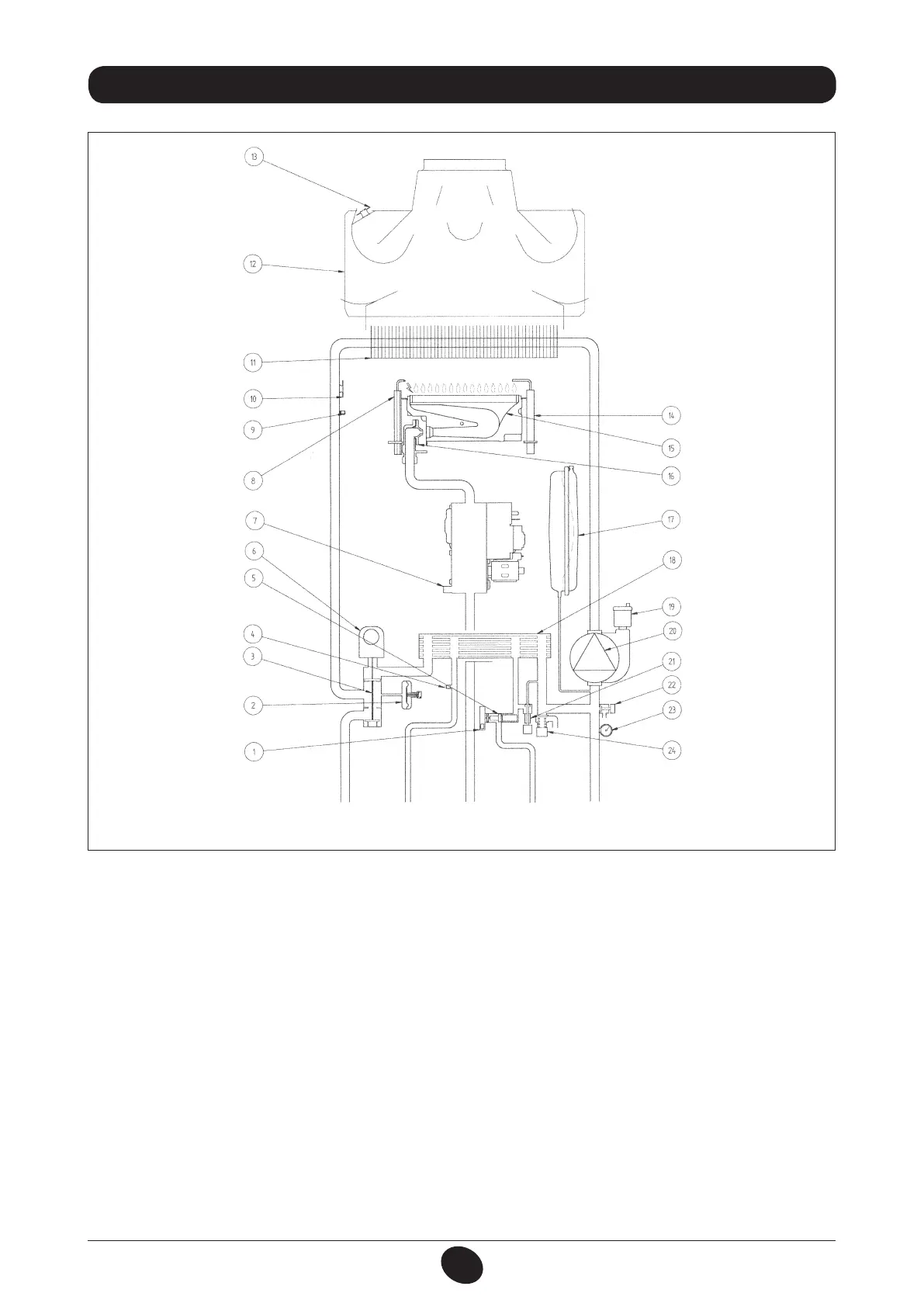

Figura 16
mandata uscita gas entrata ritorno
riscaldamento sanitario sanitario riscaldamento
0812_2402/ CG_1804
Legenda:
1
Sensore di precedenza sanitario
2
Pressostato idraulico
3
Valvola a tre vie
4
Sonda NTC sanitario
5
Sensore di usso con ltro e limitatore di portata acqua
6
Motore valvola tre vie
7
Valvola del gas
8
Elettrodo di accensione
9
Sonda NTC riscaldamento
10
Termostato di sicurezza
11
Scambiatore acqua fumi
12
Convogliatore fumi
13
Termostato fumi
14
Elettrodo di rilevazione di amma
15
Bruciatore
16
Rampa gas con ugelli
17
Vaso espansione
18
Scambiatore acqua - acqua a piastre
con by-pass
interno automatico
19
Valvola automatica sfogo aria
20
Pompa con separatore d’aria
21
Rubinetto caricamento impianto
22
Rubinetto di scarico caldaia
23
Manometro
24
Valvola di sicurezza idraulica
31. SCHEMA FUNZIONALE CIRCUITI
