ISTRUZIONI DESTINATE ALL’INSTALLATORE
24. COLLEGAMENTO DELLA SONDA ESTERNA
La caldaia è predisposta
per il collegamento di una
sonda esterna fornita come
accessorio.

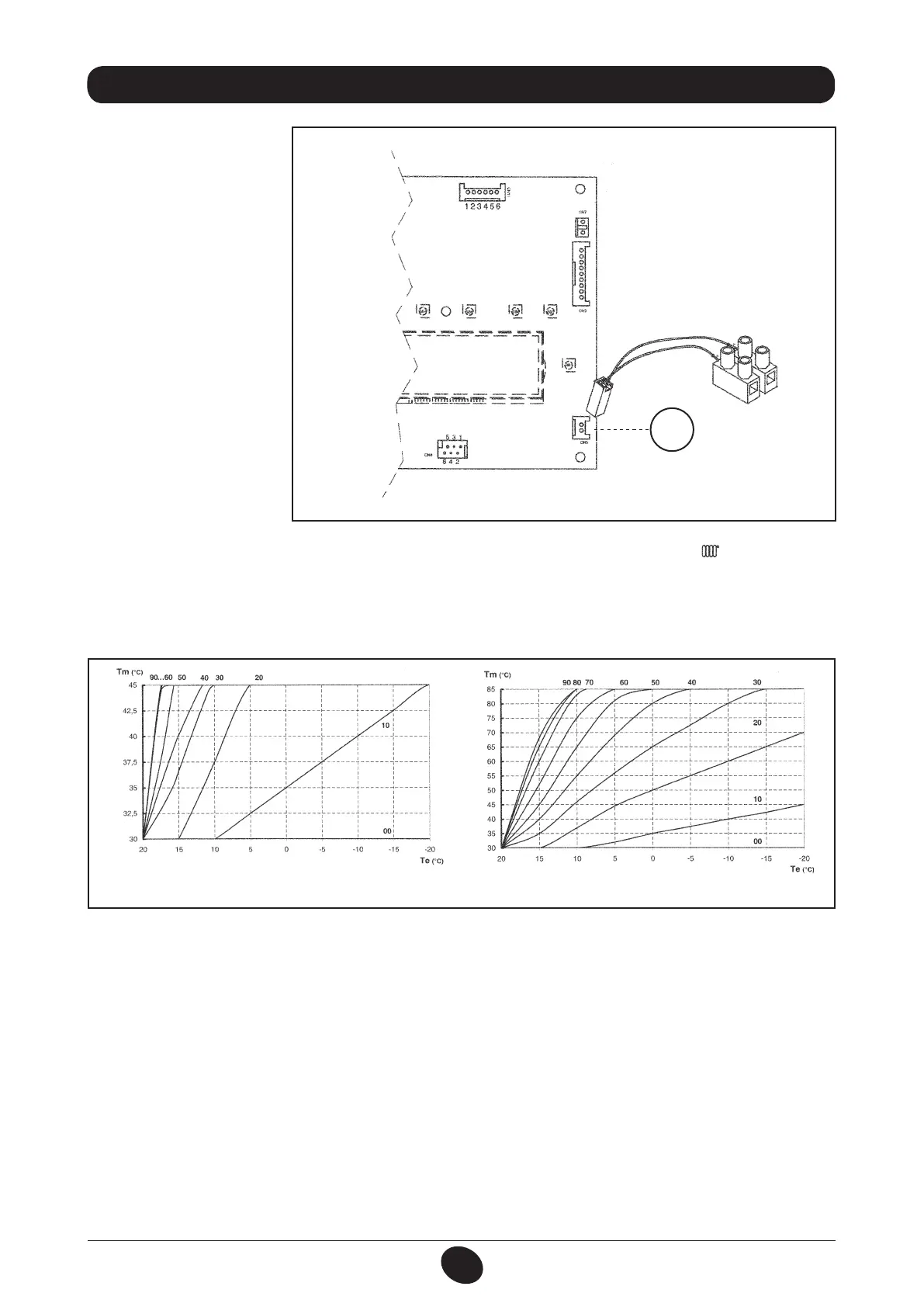

Per il collegamento vedere
le gure sottostanti oltre alle
istruzioni fornite con la sonda
stessa.
Figura 11
0610_1301 / CG_1855
CN 5
Con sonda esterna collegata i tasti +/- di regolazione della temperatura del circuito di riscaldamento (gura 1) svolgono
la funzione di regolazione del coefciente di dispersione Kt (1…90). I graci sottostanti evidenziano la corrispondenza tra
il valore impostato e le relative curve. Possono essere selezionate anche curve intermedie a quelle rappresentate.
IMPORTANTE: il valore della temperatura di mandata TM dipende dall’impostazione del parametro F16 (vedere capitolo
19). La temperatura max impostabile può essere, infatti, di 85 o 45°C.
Curve kt
TM = Temperatura mandata
Te = Temperatura esterna
0710_1803
0710_1804
Grafico 2
Grafico 3
