1 689 979 672 2012-06-26| Robert Bosch GmbH
166 | EPS 807 / 815 | Operação inicialpt
4. Operação inicial
! A montagem, ligação e colocação em funcionamento
do EPS 807 / 815 só devem ser executadas por pesso-
al especializado.

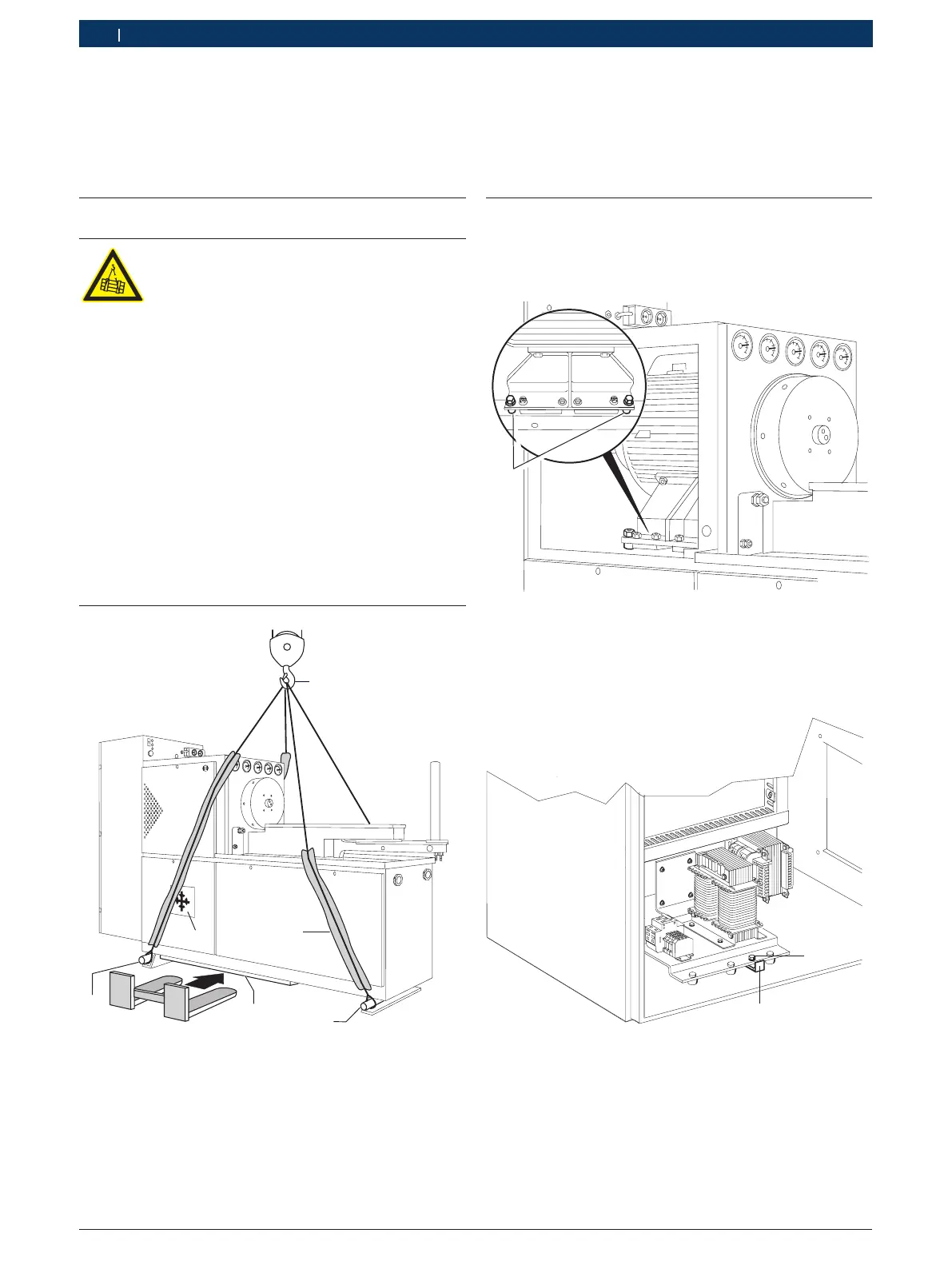

4.1 Transporte e instalação
Perigo! Perigo de ferimentos devido a trans-
porte inadequado do EPS 807 / 815!
Ao transportar inadequadamente o
EPS 807 / 815, existe o perigo de ferimentos
no caso de este cair ou virar.
¶ Usar calçado de proteção.
¶ Utilizar apenas o meio de transporte, o
dispositivo de elevação e o mecanismo
de suspensão de cargas adequados com
capacidade de carga suficiente.
¶ Ter em atenção o centro de gravidade
(ver símbolo do centro de gravidade).
¶ Durante o transporte com o guindaste, o
dispositivo de elevação e o mecanismo de
suspensão de cargas, fixar nos pontos de
encosto previstos para o efeito.
¶ Não permanecer por baixo da carga sus-
pensa.
BOSCH
B2
A1
A2
A3
A1
B
A
458735/9W
n
B1
A Com guindaste (dispositivo de elevação)
A1 Ferro redondo com 24 mm de diâmetro
A2 Tiras nos cabos para proteção da pintura
A3 Rodar na posição de transporte adequada
B Com empilhadeira
B1 Símbolo para centro de gravidade
B2 Colocar o painel (1000 x 700 x 25 mm) como superfície de
apoio plana para a chave no lado inferior da bancada de teste
A bancada de teste de bombas injetoras deve ser co-
locada sobre uma base firme e plana com as placas
amortecedoras fornecidas e alinhada com o nível de
bolha de ar. O ponto de referência é o rebordo superior
do cárter do óleo.
4.2 Retirar as travas de transporte
1. Desmontar as coberturas superiores (esquerda
edireita) e remover os 4 parafusos com as luvas
espaçadoras assinaladas a vermelho (1).
1
458735/10
2. Abrir as portas do armário de comutação e remover
o parafuso de fixação (1) com a trava de transporte
assinalada a vermelho.
4 5
458735-23
1
2
