Ensimmäinen käyttöönotto | EPS 807 / 815 | 189 fi
4.� Verkkoliitäntä
VAARA! Sähköiskun vaara jännitteellisistä
osista!
Vaikka pääkytkin onkin kytketty pois päältä,
sen sisääntuloissa L1, L2, L3 on jännite. Jos
pääkytkimen sisääntulonapoihin L1, L2, L3
kosketaan, siitä seuraa sähköisku, sydänkoh-
taus tai jopa kuolema.
¶ Kytkinkaappiin kohdistuvat työt saa tehdä
vain ammattitaitoinen sähköasentaja tai
sähkötöihin perehtynyt muu henkilö sähkö-
asentajan johdolla.
¶ Jännitteelliset osat on peitettävä tai suo-
jattava.
458735/21P
1
2
3
4
i Verkkoliitäntä suoritetaan toimitukseen kuuluvan
virtakaavion avulla.

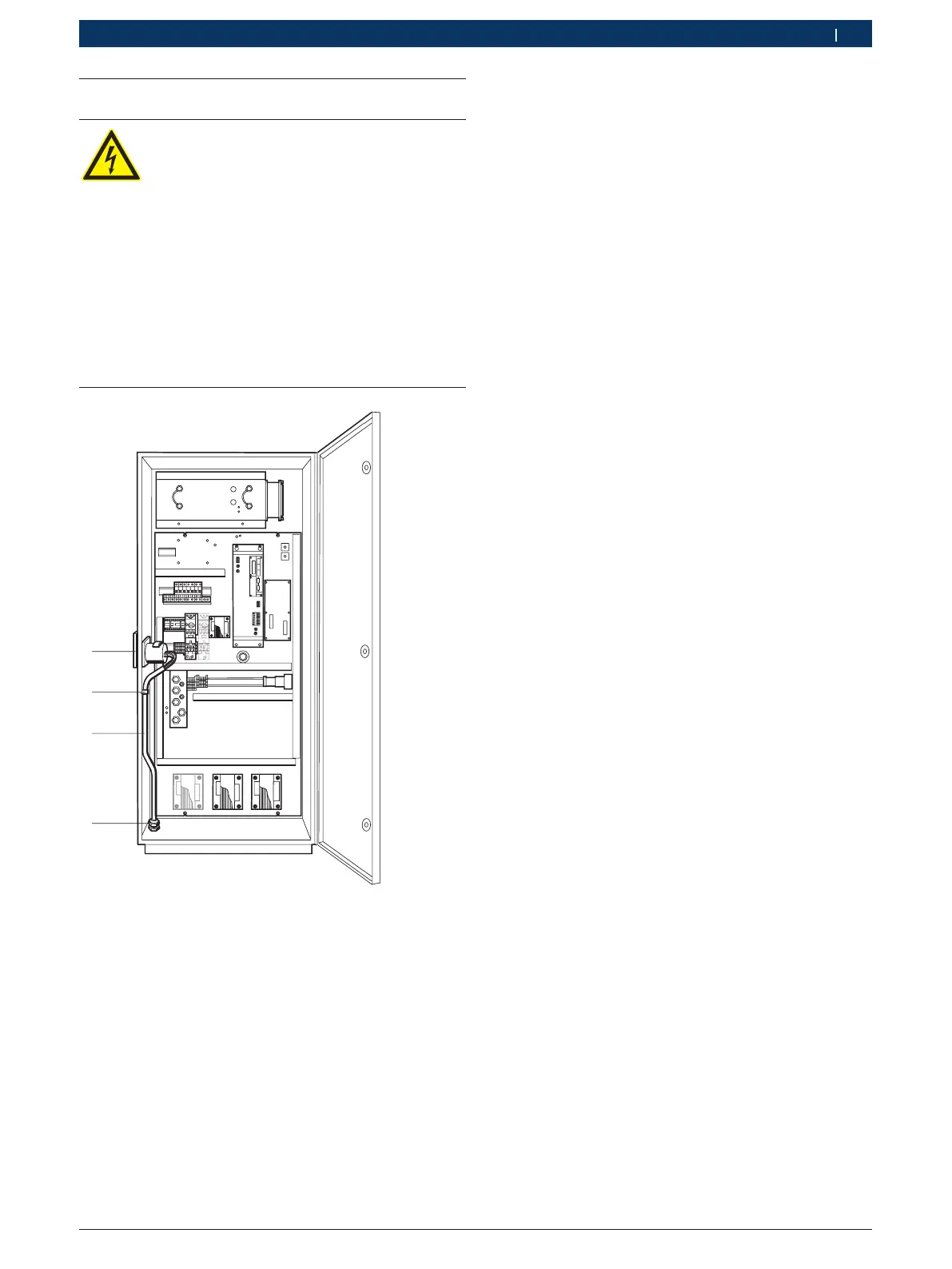

Verkkojohto (3) vedetään kytkinkaapin alapinnalla ole-
vanläpiviennin (4) kautta pääkytkimeen (1) ja kiinnite-
tään sille varatulla kaapelinkiristimellä(2).
Otettava erityisesti huomioon:
Toimitettaessa pumppukoepenkin perusversio on aina
säädetty korkeimmalle jännitteelle. Tämä merkitsee:
R Perusmalli...001 (400 V)
$ säätö ei ole tarpeen.
R Malli...002
(200 V / 220 V / 230 V / 240 V) → 240 V
$ säätö tarpeen
R Malli..003
(440 V / 460 V / 480 V / 500 V) → 500 V
$ säätö tarpeen
Säätö paikalliselle nimellisjännitteelle suoritetaan
virtakaaviota noudattaen.
Pumppukoepenkki saadaan liittää vain maadoitettuun,
nimellisjännitteiseen vaihtovirtaverkkoon (nimellisjän-
nite ±10 %), taajuus 50/60 Hz.
Suojajohdinliitäntään kuuluvan johtimen poikkipinnan
on oltava vähintään 10 mm².
i Jos käytössä on MGT-määrienmittausjärjestelmä ja verk-
kotaajuus on 60 Hz, on kytkinkaapin liitinrimassa oleva
silloitus 161 – 162 siirrettävä = 162 – 163 (ks. virtakaa-
vio, sivu 5).
