1 689 979 672 2012-06-26| Robert Bosch GmbH
298 | EPS 807 / 815 | İlk çalıştırmatr
4. İlk çalıştırma
! EPS 807 / 815 ünitesini kurma, bağlama ve devreye
sokma işlemleri sadece uzman elemanlar tarafından
yapılmalıdır.

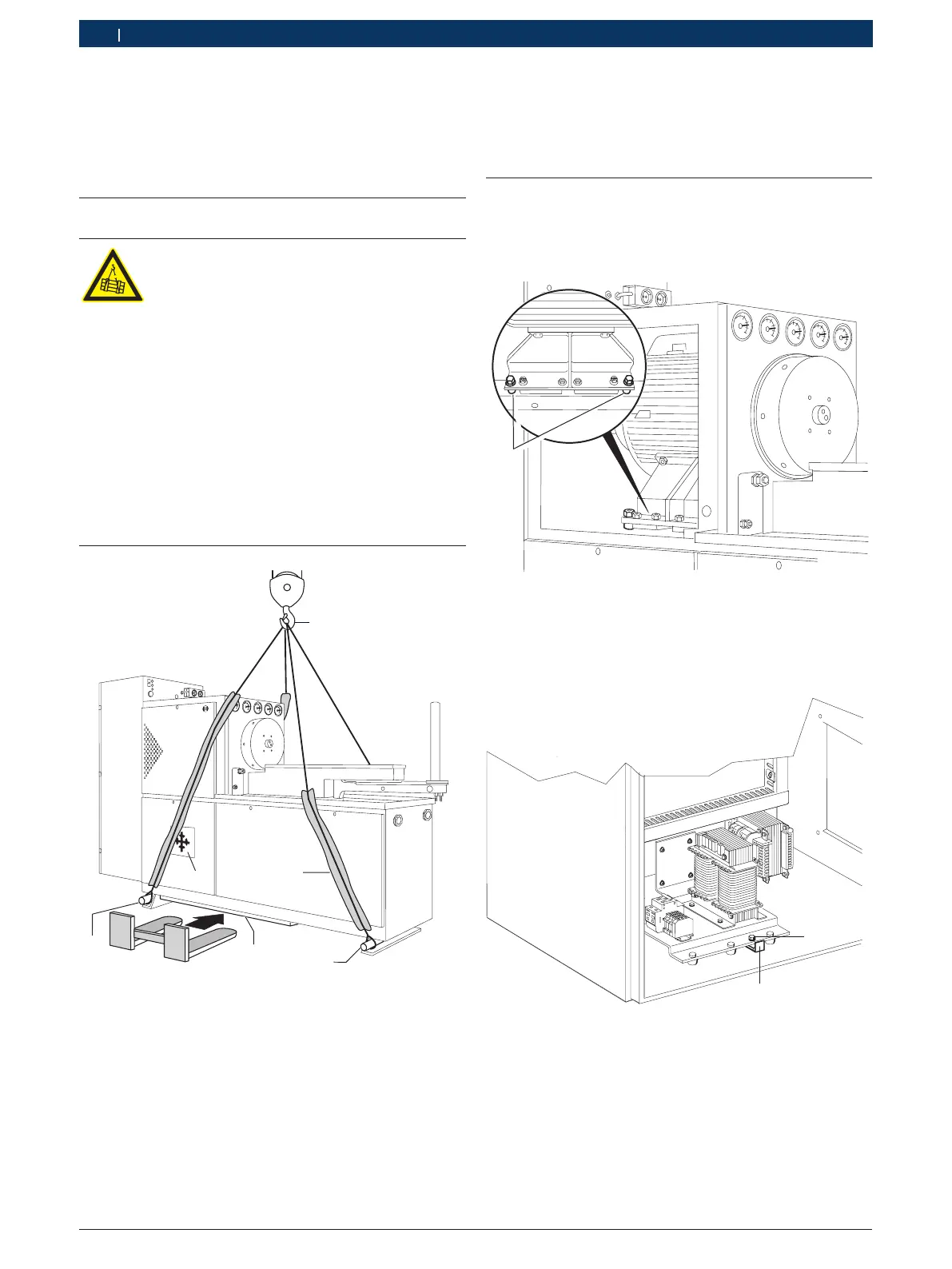

4.1 Nakliye, yerleştirme
Tehlike! EPS 807 / 815 ünitesinin uygunsuz
nakliyesinden dolayı yaralanma tehlikesi!
EPS 807 / 815 ünitesinin uygunsuz olarak
taşınması durumunda, düşme veya devrilme
nedeniyle yaralanma tehlikesi var
¶ Koruyucu ayakkabılar giyin.
¶ Sadece uygun taşıma gereçleri, kaldırma
cihazı ve yeterli taşıma kapasitesi olan yük
destek malzemeleri kullanın.
¶ Ağırlık merkezine dikkat edin (bkz. ağırlık
merkezi simgesi).
¶ Vinç, kaldırma cihazı ve yük destek mal-
zemeleri ile nakliye sırasında öngörülen
bağlantı noktalarında sabitleyin.
¶ Havada asılı yükün altında durmayınız.
BOSCH
B2
A1
A2
A3
A1
B
A
458735/9W
n
B1
A vinç (kaldırma cihazı) ile
A1 24 mm çaplı yuvarlak demir
A2 boya koruyuculu halatlarda altlık
A3 uygun nakliye pozisyonuna döndürün
B forklift ile
B1 ağırlık merkezi simgesi
B2 test cihazı altına çatal için düz dayama yüzeyi olarak tahtayı
(1000 x 700 x 25 mm) yerleştirin
Enjeksiyon pompası test cihazı, teslimat kapsamında
bulunan yalıtım plakalarıyla sağlam ve düz zemin üze-
rine yerleştirilmeli ve su terazisiyle hizalandırılmalıdır.
Başvuru noktası, yağ karterinin üst kenarıdır.
4.2 Taşıma emniyeti elemanlarının çıkarıl-
ması
1. Üst kapakları (sol ve sağ) sökün ve kırmızı renkte işa-
retlenen mesafe kovanlarıyla 4 cıvatayı (1) çıkartın.
1
458735/10
2. Şalter dolabı kapısını açın ve kırmızı renkte işaret-
lenen taşıma emniyeti elemanıyla birlikte sabitleme
cıvatasını (1) çıkartın.
4 5
458735-23
1
2
