1 689 979 672 2012-06-26| Robert Bosch GmbH
258 | EPS 807 / 815 | Obsługapl

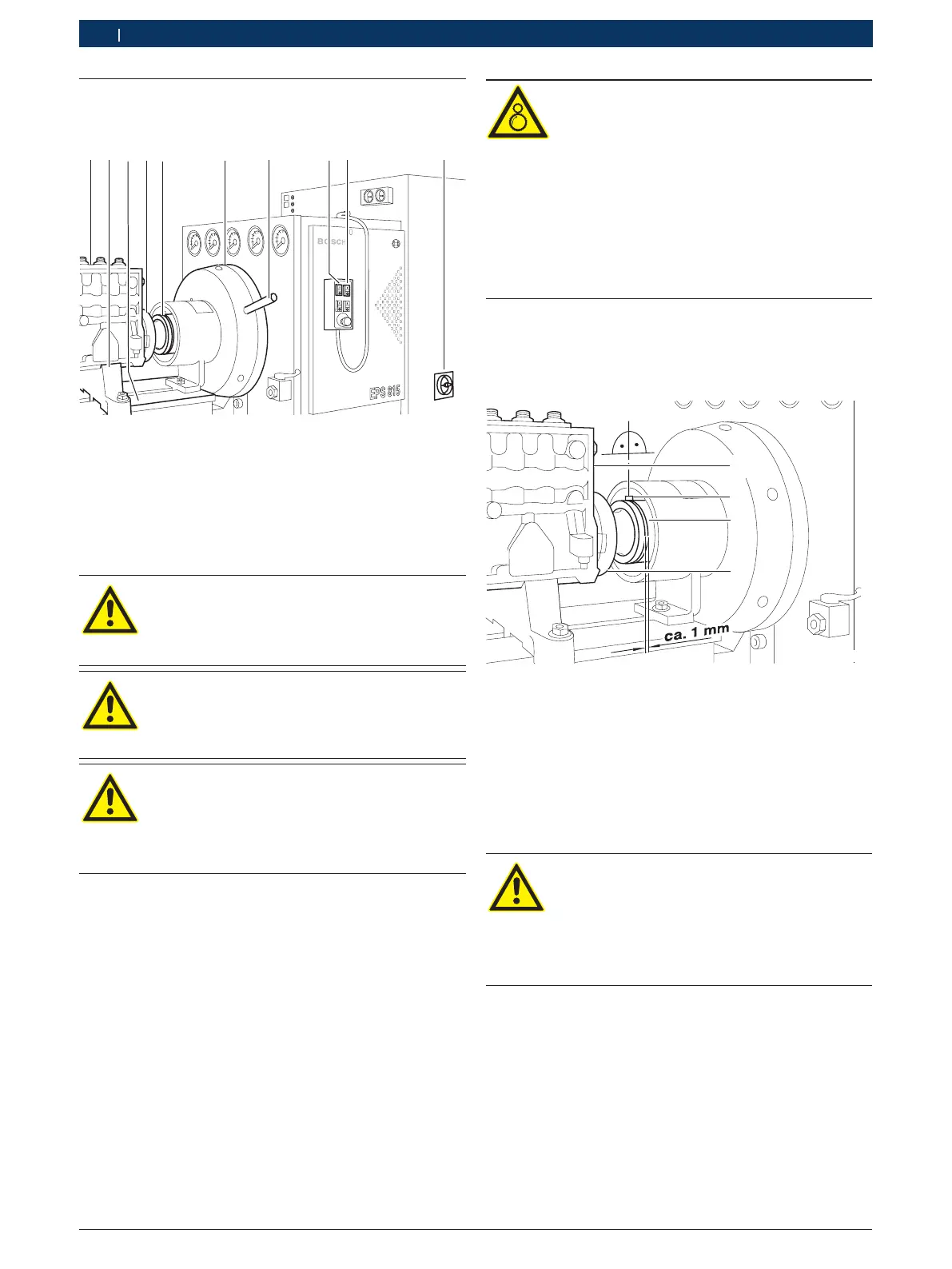

5.4 Przygotowania do kontroli
1
2
4 5 6 7
8
9
10
458735/14
3
1. Zamocować przeznaczoną do skontrolowania pompę
wtryskową (1) odpowiednimi elementami mocu-
jącymi (2) na panelu do osadzania (3).
2. Półpanew sprzęgła (4) pompy wtryskowej (1)
zamocować między szczękami bezluzowego sprzęgła
napędu (5).
Należy koniecznie przestrzegać momentów
dokręcania części mocujących i półpanwi
sprzęgieł (patrz rozdział 8 Momenty
dokręcania).
Trzpień obrotowy (7) do manualnego ob-
racania tarczy zamachowej (6) nie może
pozostać w otworach tarczy zamachowej!
Sprzęgło napędowe ISO jest częścią
bezpieczeństwa urządzenia. W związku z
tym sprzęgło napędowe ISO może być nap-
rawiane tylko przez właściwy serwis firmy
Bosch!
3. Naciśnięcie włącznika-wyłącznika (8) przy
włączonym wyłączniku głównym (10) łączy
przetwornicę częstotliwości z siecią. Jednocześnie
włączane jest zasilanie olejem testowym.
4. Naciśnięcie włącznika-wyłącznika (9) przełącza silnik
napędowy w stan gotowości (aktywacja regulatora).
Ostrzeżenie! Niebezpieczeństwo wciągnięcia
przez obracające się części!
Obracające się części mogą pochwycić
odzież, ozdoby lub włosy i spowodować
ciężkie zranienia.
¶ Zachować dostateczną odległość
od obracających się, ruchomych i
wykonujących ruchy części.
¶ Przykryć obracające się części.
¶ Nie sięgać w kierunku obracających się
części.
! Ustawianie prędkości stanowiska jest możliwe tylko
w połączeniu z systemem pomiarowym (MGT albo
KMA).
! Należy bezwzględnie zachowywać odległość ok. 1 mm
między sprzęgłem napędu (4) i półpanwią sprzęgła (3)
pompy wtryskowej (1).
! Śrubę zaciskową (5) dociągać kluczem dynamomet-
rycznym tylko przy ustawionych poziomo szczękach
zaciskowych. Zapewnia to równoległe połączenie
obu sprzęgieł i wyklucza przedwczesne zużycie.
Momenty dokręcania śrub mocujących (5)
(patrz rozdział 8) muszą być ściśle przestrze-
gane, w przeciwnym razie ludziom i mas-
zynie grozi niebezpieczeństwo. Poza tym
należy przestrzegać klasy wytrzymałości
12.9 śruby mocującej (5).
5. W przypadku szeregowych pomp wtryskowych
podłączyć dopływ oleju testowego (12) i powrót
oleju testowego (13) do przewidzianych złącz pompy
wtryskowej.
6. Podłączyć przewód dopływu oleju testowego do
przewidzianego złącza pompy wtryskowej.
