184 | EPS 807 / 815 | Tuoteselostefi

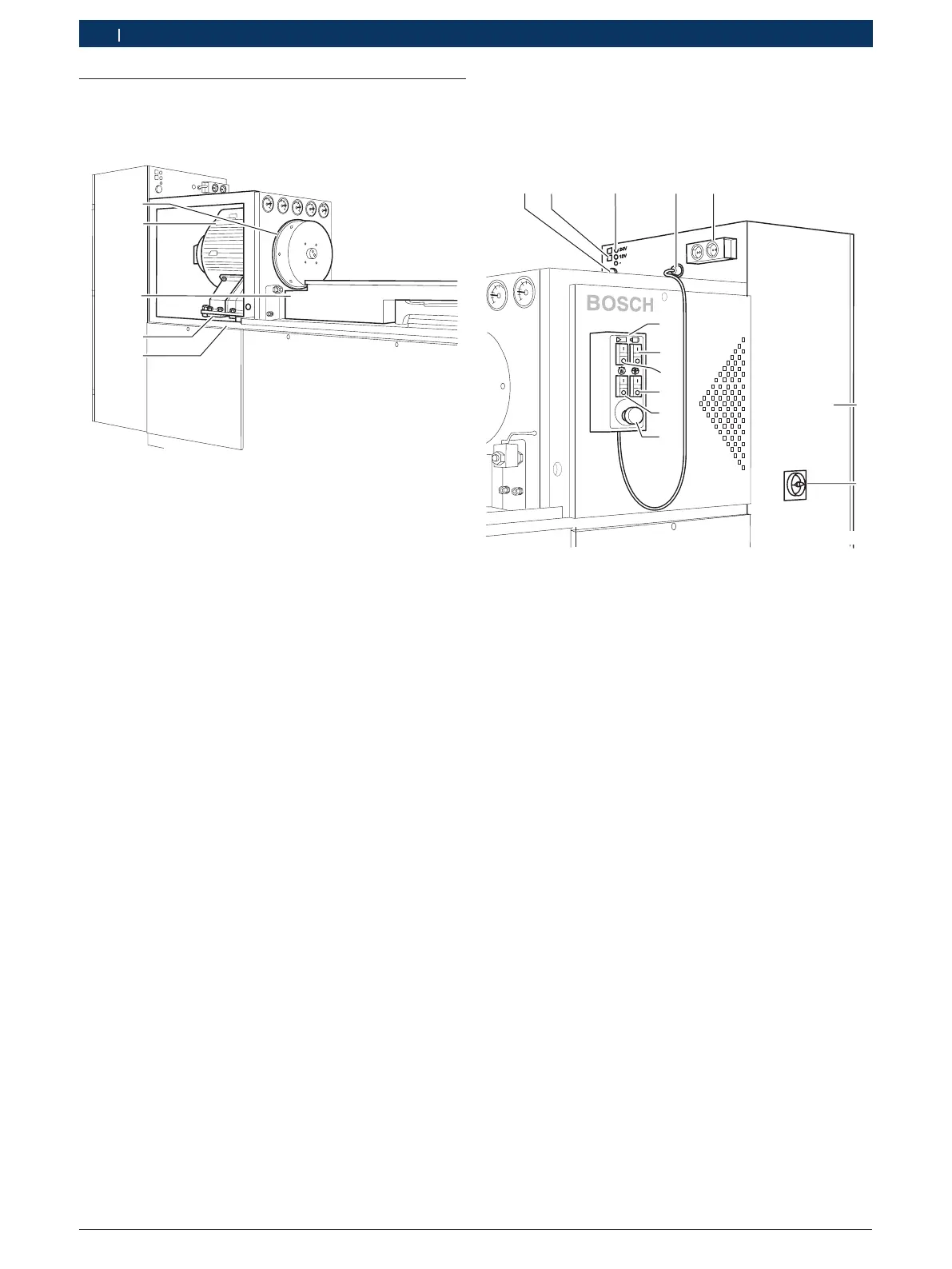

�.5.2 Kytkinkaappi, käyttöpaneeli
Kytkinkaappiin on asennettu kaikki koepenkin käyttöön
vaadittavat sähköiset komponentit ja kytkentäelementit.
2
1
9 10 11 12 13
3
4
5
6
7
8
458735/2
1 Kytkinkaappi
2 Pääkytkin
3 Hätä-seis -kytkin
4 ON-/OFF-kytkin + testausöljyn lämmityksen merkkivalo
5 ON-/OFF-kytkin + voiteluöljypumpun merkkivalo
6 ON-/OFF-kytkin + muuntimen merkkivalo (testausöljy)
7 ON-/OFF-kytkin + säätimen aktivoinnin merkkivalo
8 Käyttöpaneeli
9 Mittausjärjestelmän (MGT tai KMA) liitäntä
10 Sulakeautomaatit 12 ja 24 V / 7 A (tasajännite)
11 Liitäntänavat 12 ja 24 V / 7 A (tasajännite)
12 Käyttöpaneelin liitäntä
13 Pistorasia 2 x 230 V / 2,5 A (vaihtojännite)
Käyttöpaneeli (8), jossa on hätä-seis-kytkin sekä eri
toimilaitteiden ON-/OFF kytkimet, voidaan sijoittaa EPS-
koepenkin jommalle kummallepuolelle.
! Kahta tai useampaa sähkölaitetta (esim. CRS845
ohjainlaite, magneettiventtiili jne.) ei missään tapa-
u ksessa saa liittää EPS:n 12/24 voltin (osa10)
käyttöjännitelähteeseen. Silloin ko. sähkölaitteet
voivat vioittua!
Kun EPSon kytketty päälle, sähkölaitteita ei saa
liittää tai kytkeä irti.
�.5 Laiteseloste
�.5.1 Käyttöyksikkö
1
2
3
5
4
458735/1
Käyttömoottori (2) ja kiinnityskisko (3) on kiinnitetty
ruuviliitoksella toisiinsa taipumattoman välilevyn välityk-
sellä. Vauhtipyörä (1) on kiinnitetty suoraan käyttömoot-
torin (2) akselin kartioon. Em. käyttökokoonpano on
laakeroitu koepenkin runkoon (5) joustavilla kiinnikkeil-
lä (4). 8-sarjan koepenkit on varustettu portaattomalla,
kierroslukusäätöisellä elektronisella käytöllä. Tekniseltä
toteutukseltaan on kyseessä kenttäsäädetty 4-segment-
tinen taajuusmuuttaja vektoroidulla säätöpiirillä yhdis-
tettynä pyörrevirtamoottoriin. Tämä käyttömoottori (2)
on kehitetty erityisesti ruiskutuspumppujen testauk-
seen.
