1 689 979 672 2012-06-26| Robert Bosch GmbH
Kullanım | EPS 807 / 815 | �0� tr
7. MGT ya da KMAtest basınç hatlarını enjeksiyon pom-
pasına bağlayın.
8. Distribütör tipi enjeksiyon pompalarında ek olarak
alt basınç/pompa iç basınç ölçümü için ve besleme
pompası basınç ölçümü için manometreler de bağ-
lanmalıdır.
9.

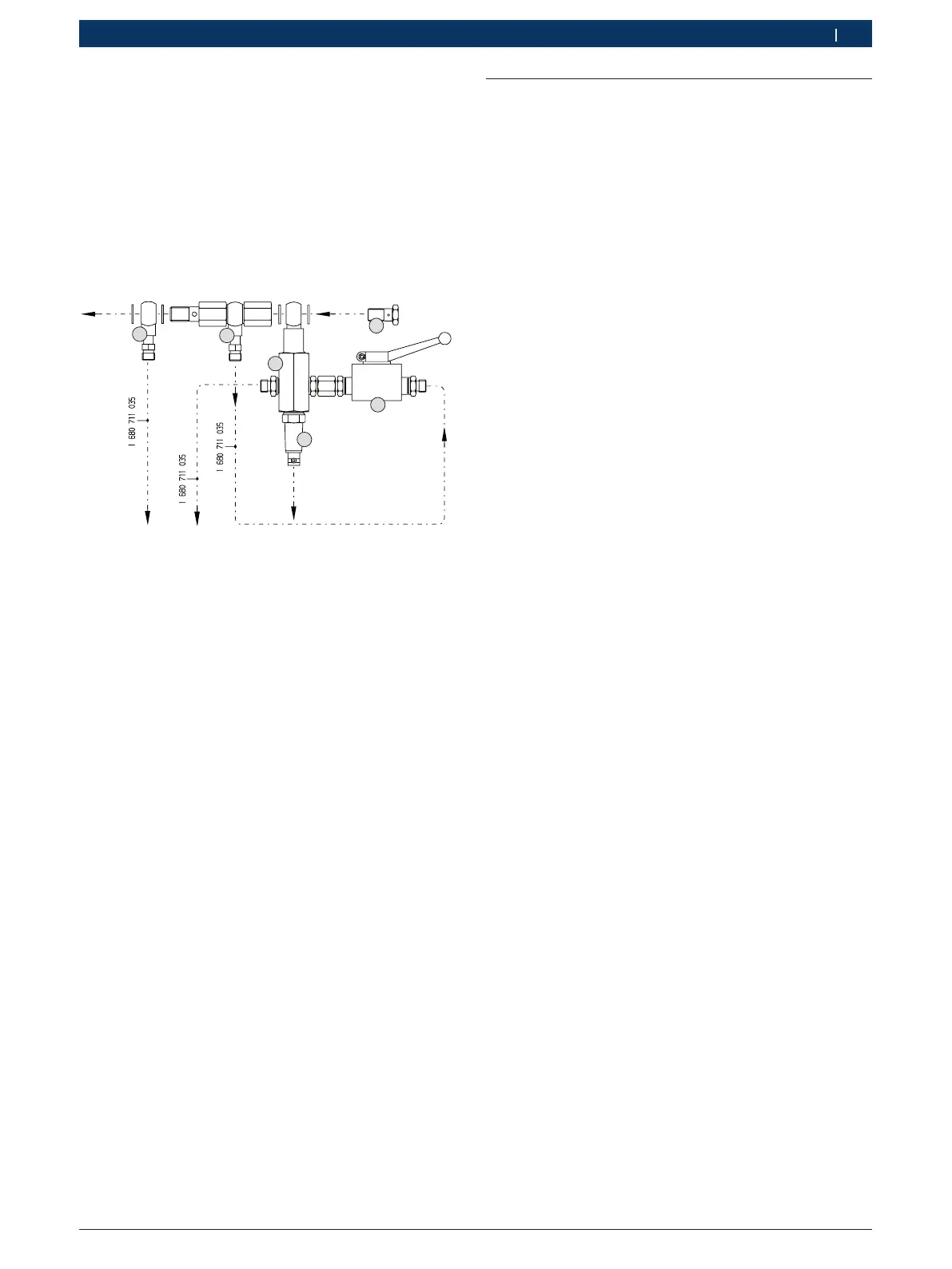

Manometre bağlantısı için (alt basınç / pompa iç
basınç ölçümü için) halka rakorunu (1) ve delikli
cıvataları olan halka rakorunu (2) (yıkama hattı için)
bağlantı şemasına uygun olarak bağlayın.
1
2
4
5
458770 Wn
3
6
EP/VE
10. Bağlantı parçasını (4), sıcaklık sensörü (5) ve
kesme vanası (6) ile OUT cıvatası (3) aracılığıyla
bağlantı şemasına uygun olarak bağlayın.
11. Hattı sıcaklık sensörüne (5) bağlayın.
12. Test yağı geri dönüşü ya da taşma miktarı ölçümü
için hattı bağlantı parçasına (4) irtibatlandırın.
i Kullanım şekline göre, hattın, ya çevirme kolundaki
test yağı geri dönüş bağlantısında ya da taşma miktarı
ölçümü için MGT / KMA üstünde bağlanmalıdır.
! Besleme miktarı ölçümünde kesme vanası "kapalı"
konumda olmalıdır. Buna riayet edilmediği takdirde,
pompanın yanlış ayarı oluşur!
5.5 Sıralı pompalarda ileri strok, besleme
başlangıcı ve kam kaymasının test
edilmesi
1. Enjeksiyon pompasında bulunan test yağı geri
dönüşüne ait çıkışı kapatın.
2. Test yağı beslemesini devreye alın.
3. Test yağı giriş basıncına ait ayar valfini sola döndüre-
rek belirlenmiş olan yüksek basıncı ayarlayın.
4. 1nci silindirin test memesi tutucusunda besleme
başlangıcı kavisli borunun kilit cıvatasını açın. Birta-
kım enjeksiyon pompa tiplerinde başka bir silindir de
öngörülmüş olabilir. Bu işlemde teslimat kapsamında
bulunan lokma anahtarını kullanın ve kilit cıvatasını
yakl. 1/2 tur açın.
5. Teslimat kapsamındaki döndürme pini ile volanı,
1nci silindirin kamı alt ölü noktada duruncaya kadar
enjeksiyon pompasının dönme yönünde çevirin. Bu
konumda besleme başlangıcı kavisli borudan yağ
akar.
i Döndürme pini aracılığıyla volanın manüel olarak
çevrilmesi yerine, açı ölçme modunda tahrik ünitesi
tarafından da çevrilebilir.
! Daha önce döndürme pinini volandan çıkartın!
6. Besleme başlangıcı ölçüm tertibatını (özel aksesuar)
enjeksiyon pompasına monte edin.
7. Ölçüm tertibatının konum sensörünü makaralı iticiye
yerleştirin ve en alt konumda sayacı 0'a getirin.
8. Volanı enjeksiyon pompasının dönme yönünde çevir-
meye devam edin. Bu sırada enjeksiyon pompası kam
milinin kamı, makaralı iticiyle enjeksiyon elemanının
pistonunu yukarıya doğru hareket ettirir. Piston giriş
deliğini kapattığında, besleme başlangıcına ulaşılır.
Aynı anda kavisli borudaki yağ akışı sıvı durumdan
damlayan duruma (damla zinciri) geçer.
