1 689 979 672 2012-06-26| Robert Bosch GmbH
Innledende drift | EPS 807 / 815 | 2�� no
4.� Strømtilkobling
FARE! Fare for elektrisk støt pga.
spenningsførende deler!
Også ved utkoblet hovedbryter står inn-
gangsklemmene på hovedbryteren L1, L2, L3
under spenning. Berøring av inngangsklem-
mene på hovedbryteren L1, L2, L3 fører til
elektrisk støt, hjertesvikt og død.
¶ Arbeid i koblingsskapet må kun utføres av
elektriker eller undervist personell under
ledelse og oppsyn av en elektriker.
¶ Dekk til eller isoler deler som står under spen-
ning.

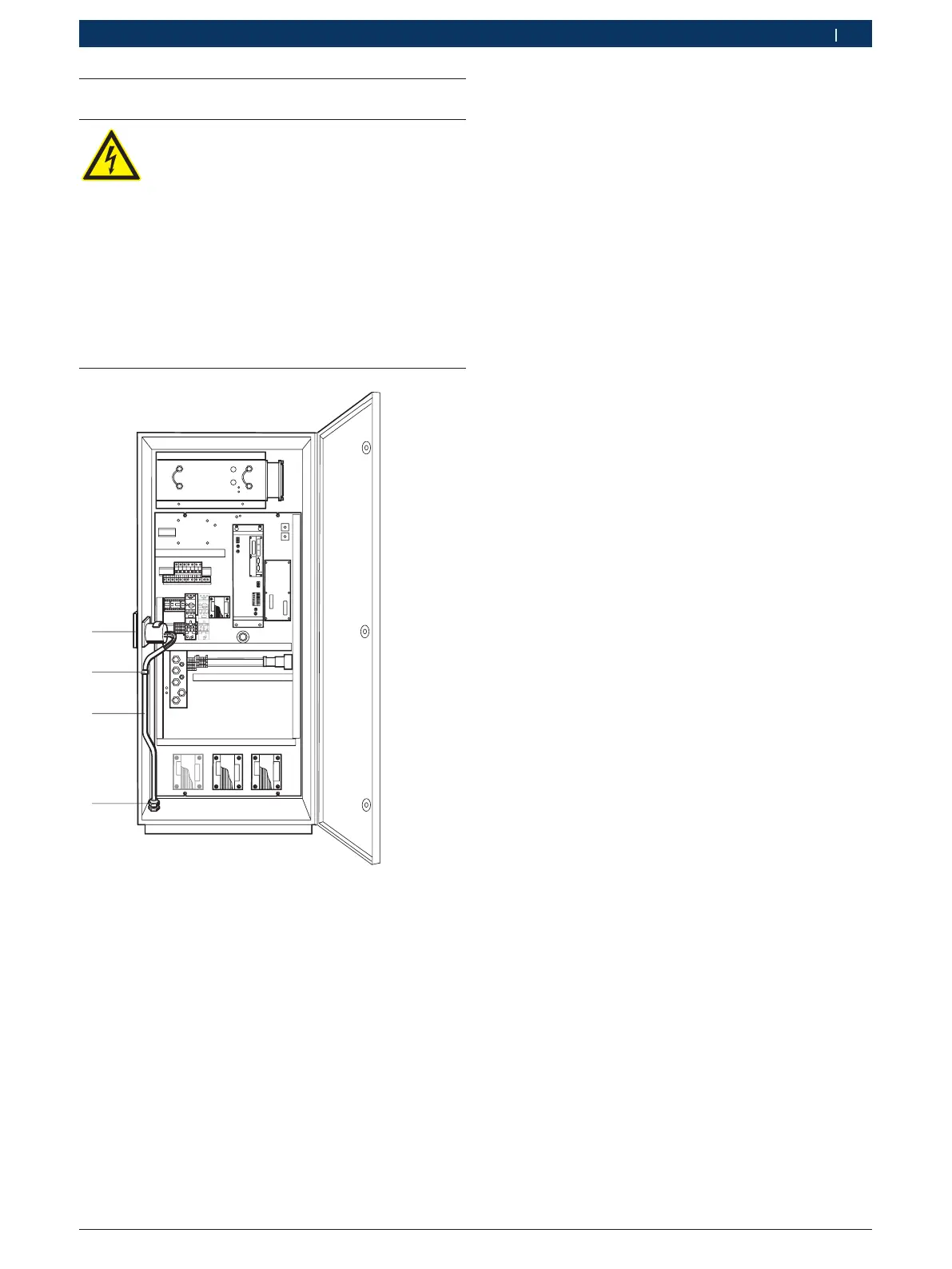

458735/21P
1
2
3
4
i Strømtilkoblingen utføres iht. vedlagt strømløpsskjema.
Strømledningen (3) føres gjennom kabelgjennomføringen (4)
på undersiden av koblingsskapet og fram til hovedbryteren
(1), hvor den festes med den forhåndsmonterte kabelklem-
men (2).
Vær spesielt oppmerksom på:
I leveringstilstand er grunn-innsprøytingspumpeprøvebenken
alltid stilt inn på høyeste spenning. Det vil si:
R Grunnutførelse ...001 (400 V)
$ Ingen innstilling nødvendig.
R Utførelse ...002
(200 V / 220 V / 230 V / 240 V) til 240 V
$ Innstilling nødvendig.
R Utførelse ...003
(440 V / 460 V / 480 V / 500 V) til 500 V
$ Innstilling nødvendig.
Utfør innstilling til aktuell lokal spenning iht. vedlagt strøm-
løpsskjema.
Prøvebenken må kun kobles til jordet, symmetrisk
vekselstrøm med innstilt lokal spenning ±10 % og en nettfre-
kvens på 50/60 Hz.
Da må ledningen for jordkabeltilkoblingen ha et
ledningstverrsnitt på minst 10 mm².
i Ved bruk med målesystemet MGT og en nettfrekvens på 60
Hz må broen på klemlisten i koblingsskapet legges fra 161 –
162 til 162 – 163 (se strømløpsskjema, ark 5).
