1 689 979 672 2012-06-26| Robert Bosch GmbH
228 | EPS 807 / 815 | Produktbeskrivelseno

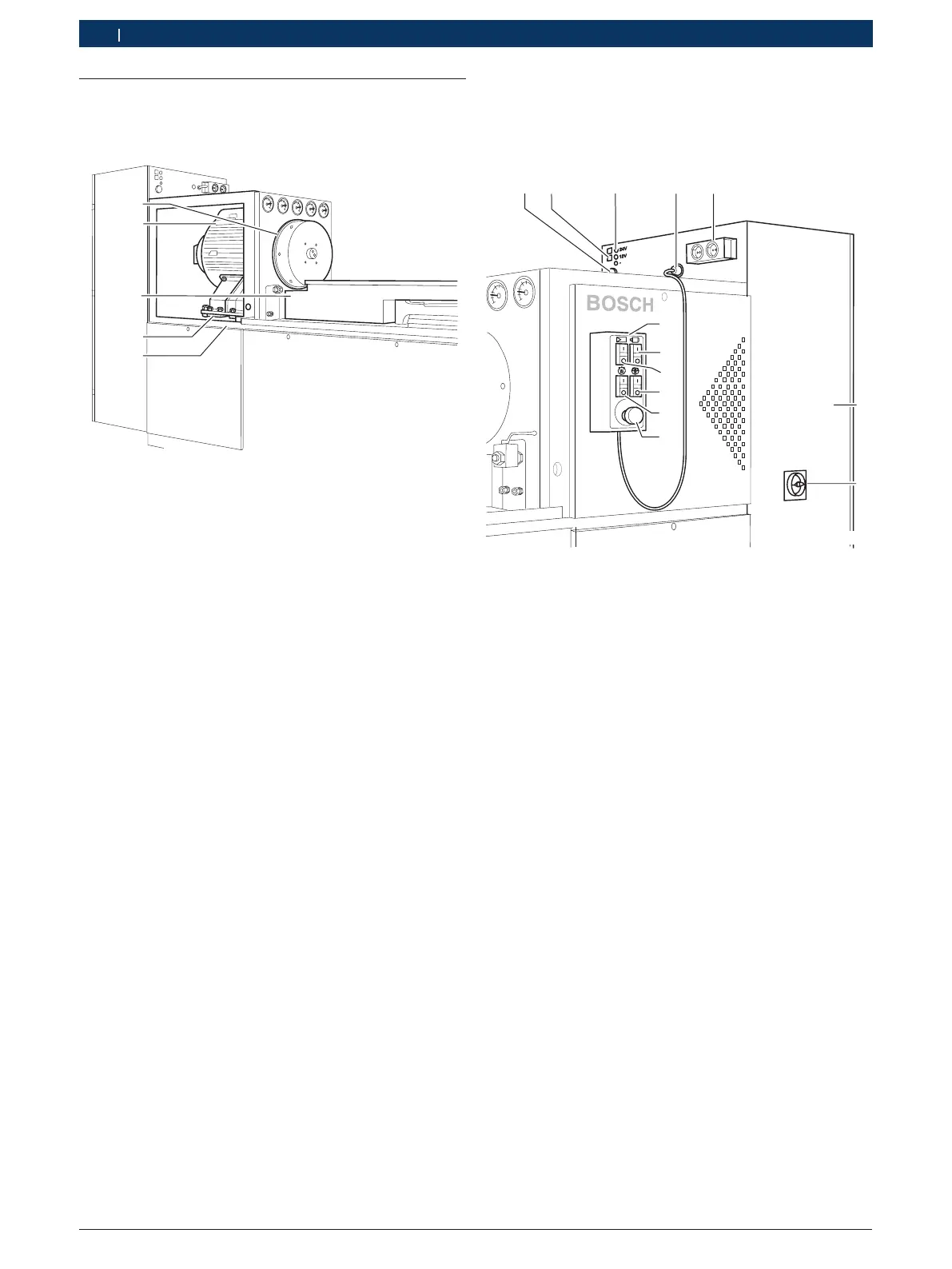

�.5.2 Koblingsskap, kontrolldel
Alle elektriske komponenter og koblingselementer som er
nødvendige for driften, er montert i koblingsskapet.
2
1
9 10 11 12 13
3
4
5
6
7
8
458735/2
1 Koblingsskap
2 Hovedbryter
3 Nødstopp-bryter
4
Av-på-bryter med kontrollampe for prøveoljeoppvarming
5 Av-på-bryter med kontrollampe for smøreoljepumpe
6 Av-på-bryter med kontrollampe for frekvensomformer, prøveolje
7 Av-på-bryter med kontrollampe for regulatorfrigivelse
8 Kontrolldel
9 Tilkobling for målesystem (MGT eller KMA)
10 Automatsikringer for 12 og 24 V / 7 A (likespenning)
11 Tilkoblingsklemmer 12 og 24 V / 7 A (likespenning)
12 Tilkobling for kontrolldel
13 Stikkontakt 2 x 230 V / 2,5 A (vekselspenning)
Kontrolldel (8) med nødstopp-bryter og på-av-brytere for ag-
gregatene kan monteres på begge sider av EPS , etter eget
ønske.
! Koble aldri to eller flere forbrukere (f.eks. CRS 845 styre-
enhet, magnetventil, osv.) til koblingsklemmene for 12/24
volt-forsyningen (Pos. 10) til EPS. Forbrukerne kan ellers
bli skadet!
Koble aldri forbrukerne til hhv. fra ved innkoblet EPS.
�.5 Apparatbeskrivelse
�.5.1 Drev
1
2
3
5
4
458735/1
Drivmotor (2) og oppspenningskonsoll (3) er skrudd sammen
med hverandre via en bøyestabil mellomplate. Svingskiven
(1) er festet direkte på akselkonusen på drivmotoren (2).
Denne drivenheten er lagret i prøvebenkrammen (5) via
svingmetallblokker (4). Prøvebenkene i 8-serien er utstyrt
med et trinnløst, turtallsregulert, elektronisk drev. Rent tek-
nisk dreier det seg om en fjærregulert 4-kvadrat-frekvens-
omformer med vektoriell reguleringskrets i kombinasjon med
en vekselstrømmotor. Denne drivmotoren (2) er utviklet for
kravene til testing av innsprøytingspumper.
