E 1
1005.E
E Manejo
1 Descripción de los elementos de manejo e indicación

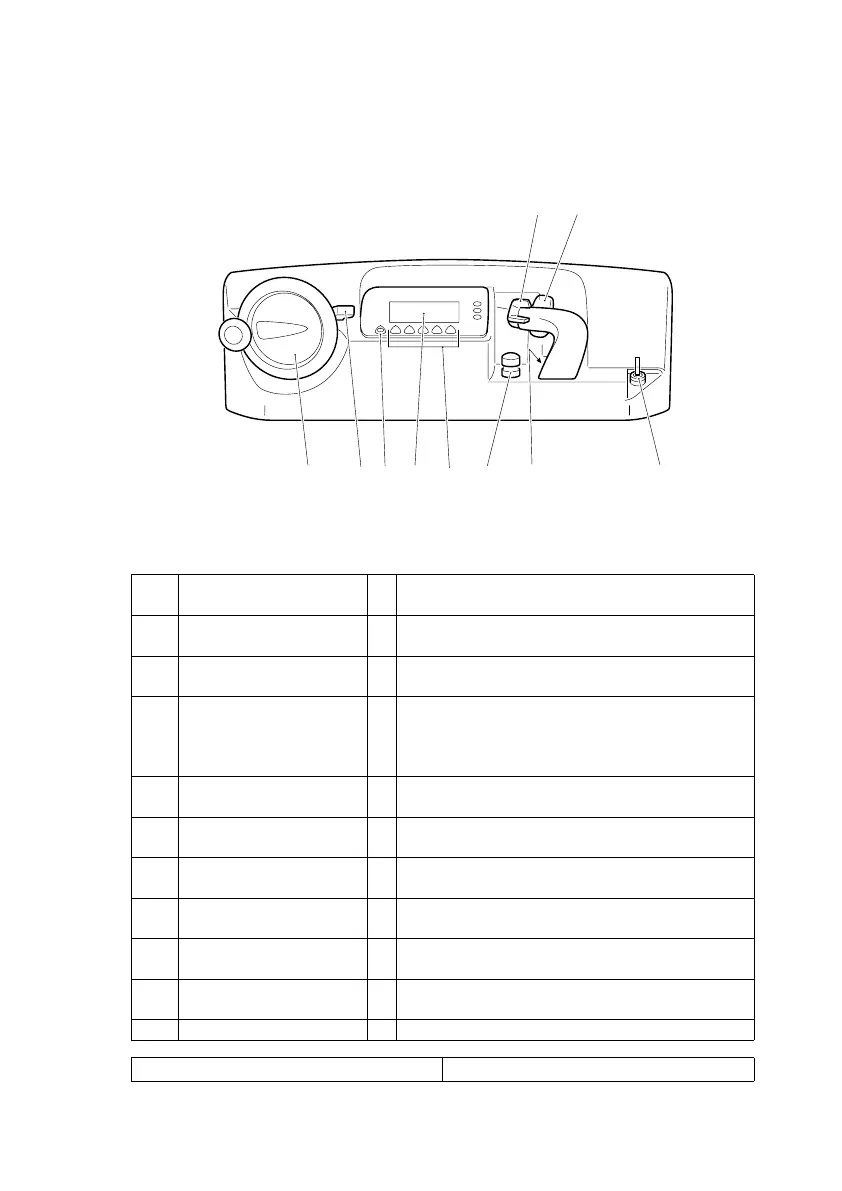

1.1 Elementos de manejo e indicación del pupitre de mando
Pos. Elemento de manejo e
indicación
Función
1 Botón de control de la
marcha
t Dirige el sentido de la marcha y la velocidad del
vehículo
2 Botón de mando
hidráulico
t Elevación y descenso del dispositivo principal
de elevación
3 Cerrojo de interruptor t Activación y desactivación de la corriente de
mando. Retirando la llave, el vehículo queda
protegido frente al posible uso por personas no
autorizadas
4 Pulsador "Señal de
aviso"
t Emite una señal de aviso
5 Interruptor de PARADA
DE EMERGENCIA
t Se interrumpe el circuito principal de corriente y
se desactivan todos los movimientos de marcha
6 Pulsadores (F1 - F5) t Activar o confirmar la función asociada al
símbolo mostrado en la unidad de indicación
7 Unidad de indicación t Indicación de información de servicio y avisos
de alarma o advertencia
8 Pulsador "Finalizar
submenú" (F0)
t Restablece el menú al menú inicial
9 Interruptor
"Grapas de palet"
t Fija (aprieta) y suelta los palets
10 Volante t Dirigir el vehículo en el sentido deseado
t = equipamiento de serie o = equipamiento adicional
5
1
7910 4 38
6
2
E 1
1005.E
E Manejo
1 Descripción de los elementos de manejo e indicación
1.1 Elementos de manejo e indicación del pupitre de mando
Pos. Elemento de manejo e
indicación
Función
1 Botón de control de la
marcha
t Dirige el sentido de la marcha y la velocidad del
vehículo
2 Botón de mando
hidráulico
t Elevación y descenso del dispositivo principal
de elevación
3 Cerrojo de interruptor t Activación y desactivación de la corriente de
mando. Retirando la llave, el vehículo queda
protegido frente al posible uso por personas no
autorizadas
4 Pulsador "Señal de
aviso"
t Emite una señal de aviso
5 Interruptor de PARADA
DE EMERGENCIA
t Se interrumpe el circuito principal de corriente y
se desactivan todos los movimientos de marcha
6 Pulsadores (F1 - F5) t Activar o confirmar la función asociada al
símbolo mostrado en la unidad de indicación
7 Unidad de indicación t Indicación de información de servicio y avisos
de alarma o advertencia
8 Pulsador "Finalizar
submenú" (F0)
t Restablece el menú al menú inicial
9 Interruptor
"Grapas de palet"
t Fija (aprieta) y suelta los palets
10 Volante t Dirigir el vehículo en el sentido deseado
t = equipamiento de serie o = equipamiento adicional
5
1
7910 4 38
6
2
