6-3
DSC-F707

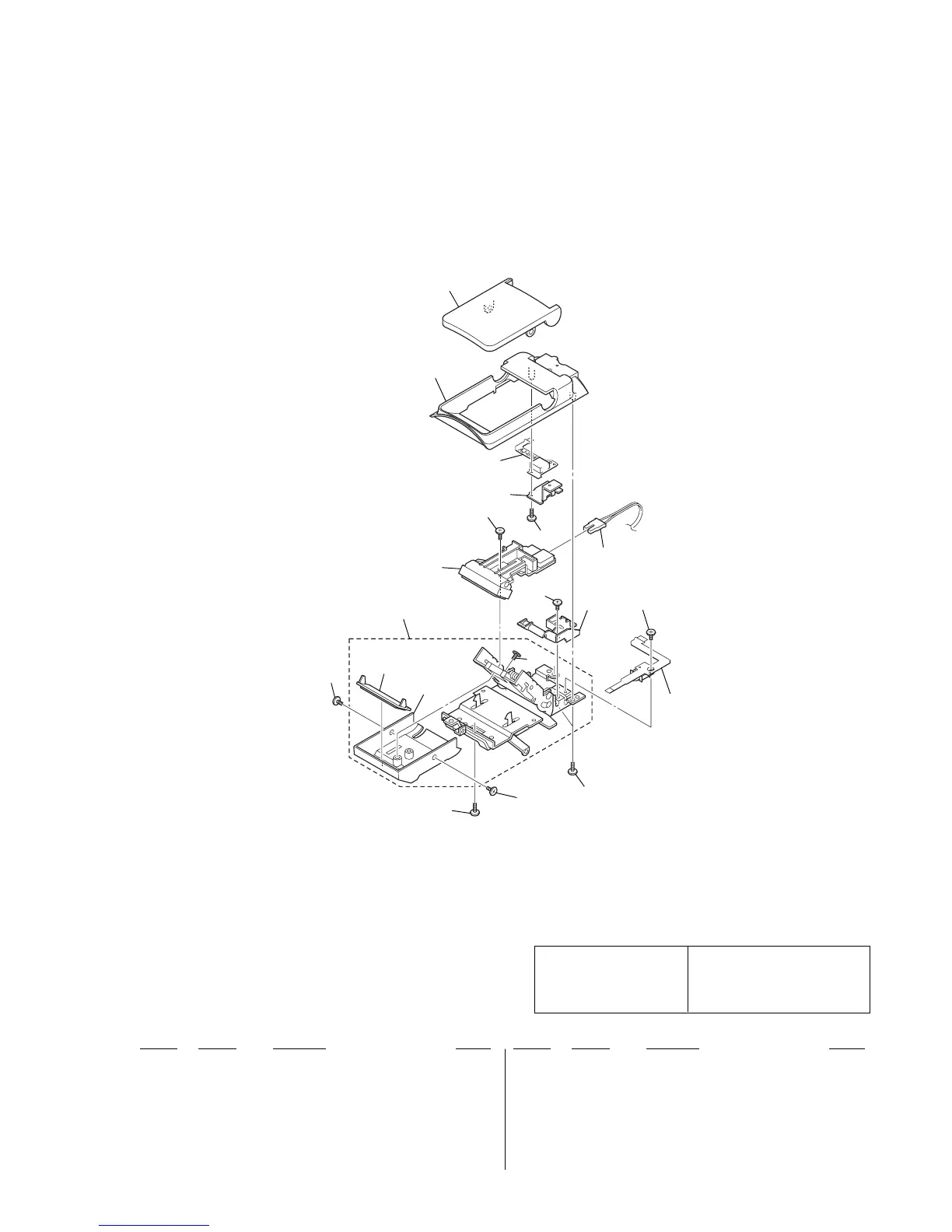

6-1-3. STROBOSCOPE BLOCK ASSEMBLY
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
101 3-071-154-01 CABINET (ST)
102 3-071-261-01 CABINET (LST)
103 A-7074-996-A AJ-004 BOARD, COMPLETE
104 3-071-263-01 FRAME, ACC
105 3-072-498-01 SCREW (DIA. 1.7X4.5), PRECISION
0 106 1-476-952-11 FLASH UNIT
107 1-961-413-11 HARNESS, PT-130
The components identified by
mark 0 or dotted line with
mark 0 are critical for safety.
Replace only with part num-
ber specified.
Les composants identifiés par une
marque 0 sont critiques pour la
sécurité.
Ne les remplacer que par une pièce
portant le numéro spécifié.
108 3-989-735-51 SCREW (M1.7), LOCK ACE, P2
109 3-071-309-01 ARM, ST SWITCH
110 3-703-816-72 SCREW (M1.4X3.0), SPECIAL HEAD
111 1-683-100-11 FP-448 FLEXIBLE BOARD
112 X-3952-002-1 SHEET METAL ASSY, ST
113 3-071-155-01 CABINET (SB)
114 3-056-762-01 COVER, ST
106
107
108
108
108
109
101
102
103
110
111
112
113
114
104
105
105
105
105
105
Ver 1.1 2002. 02
To Next Page
