Sony DCR-PC103E - Stroboscope Section

5-6
DCR-PC103E/PC104E/PC105/PC105E
5. REPAIR PARTS LIST
5. REPAIR PARTS LIST
COVER
COVER

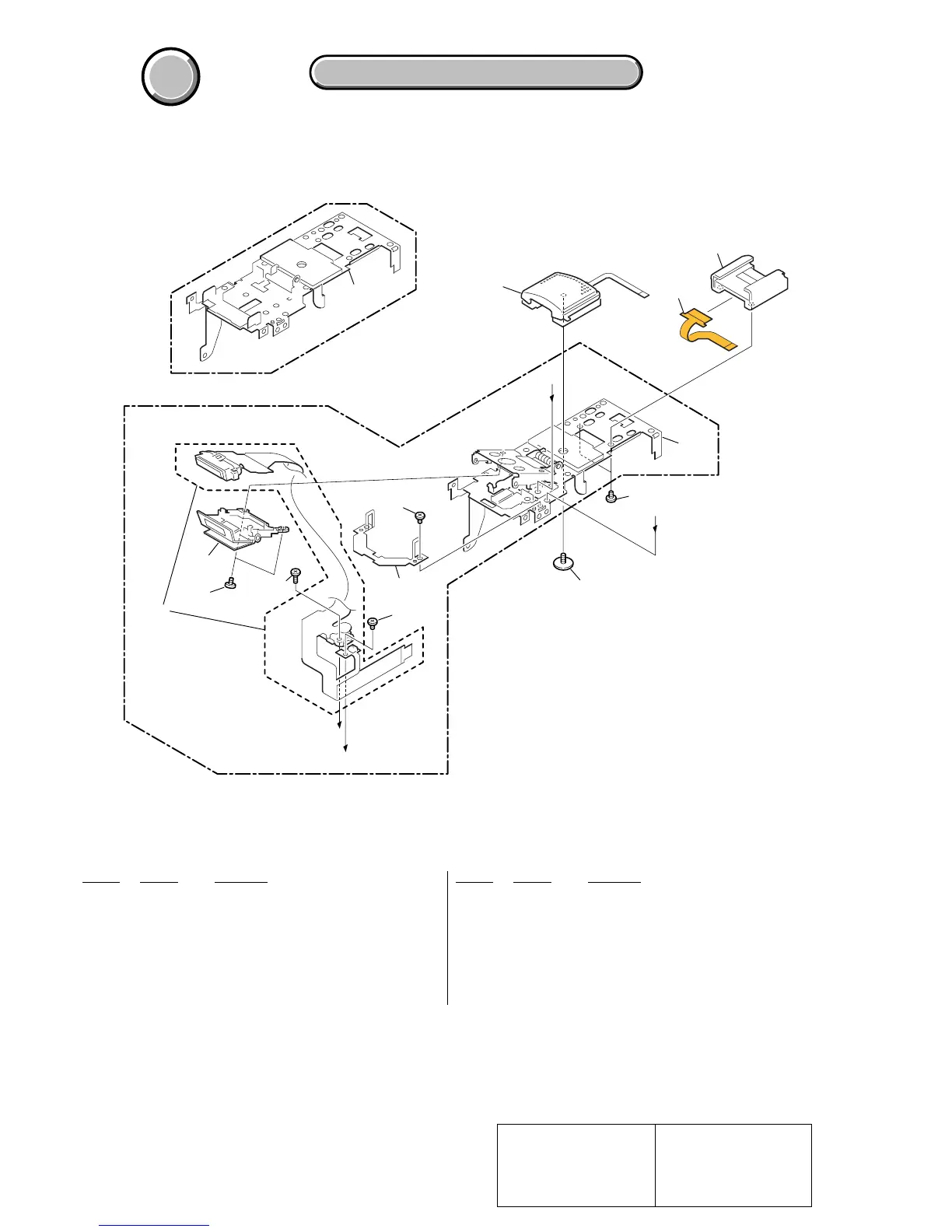

5-1-4. STROBOSCOPE SECTION
Ref. No. Part No. Description Ref. No. Part No. Description
151 3-078-893-11 0 PLATE +P2 MAIN EG GRIP M1.7
(PC105/PC105E)
0 153 1-477-819-11 FLASH UNIT (FL4400) (PC105/PC105E)
154 X-3953-370-1 CABINET (LOWER) ASSY, ST (PC105/PC105E)
155 3-082-542-01 STOPPER, ST (PC105/PC105E)
156 3-082-584-01 SCREW, TAPPING, SPECIAL
157 3-080-198-11 SCREW(M1.7),LOCK ACE,P2
158 X-3953-362-1 FRAME ASSY, ST (PC105/PC105E)
159 1-687-816-11 FP-671 FLEXIBLE BOARD
160 1-793-996-11 CONNECTOR, EXTERNAL
161 3-068-597-11 GRIP (M1.4), EG
162 X-3953-391-1 FRAME ASSY (N), ST (PC103E/PC104E)
MIC901 1-542-523-11 MICROPHONE UNIT
ns : not supplied
A
B
A
B
162
(PC105/PC105E)
(PC103E/PC104E)
MIC901
151
154
151
161
151
156
159
160
157
158
155
153
Note :
The components identified by
mark 0 or dotted line with mark
0 are critical for safety.
Replace only with part number
specified.
Note :
Les composants identifiés par
une marque 0 sont critiques
pour la sécurité.
Ne les remplacer que par une
pièce portant le numéro spécifié.
