7 - 28
CICLISTICA

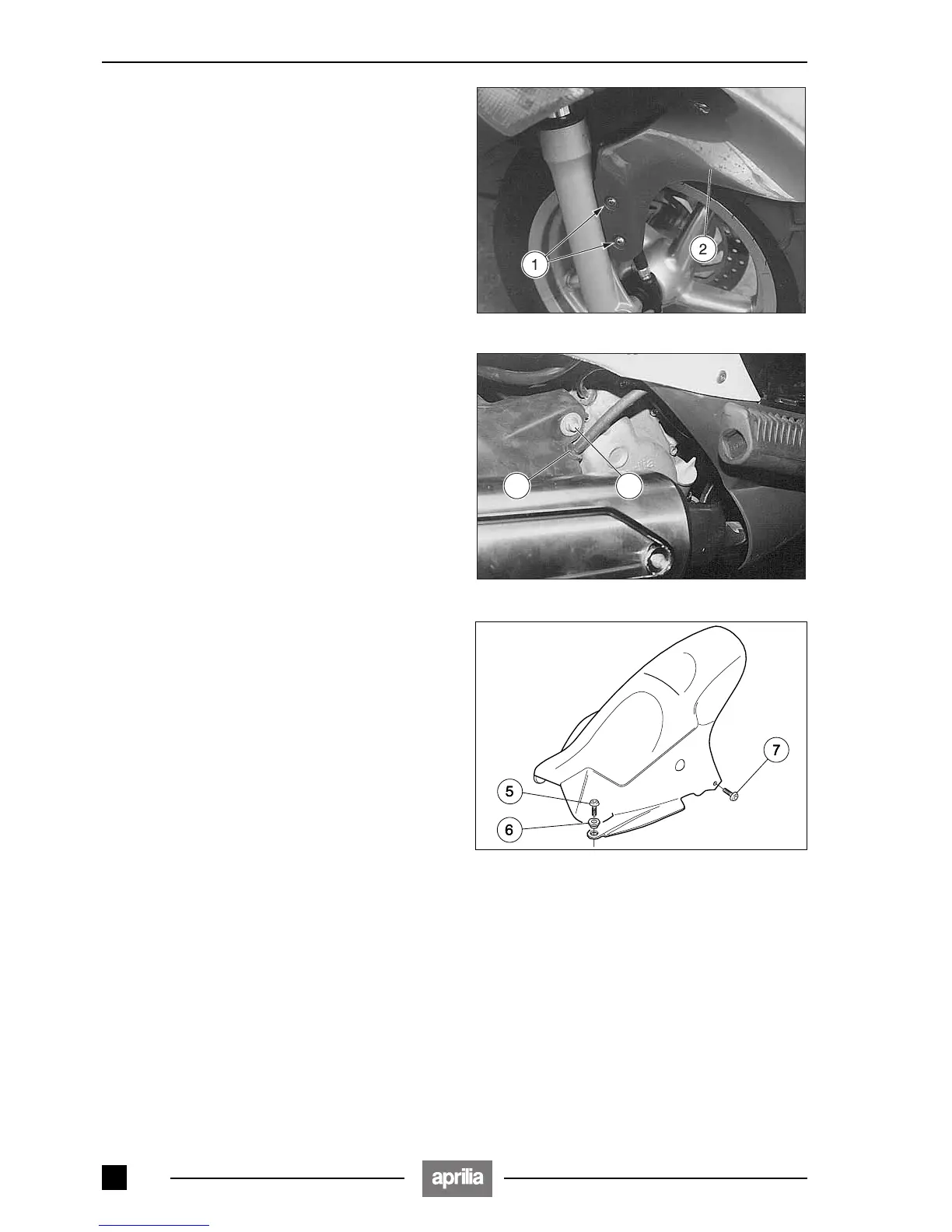

7.1.24 RIMOZIONE PARAFANGO ANTERIORE
◆ Posizionare il veicolo sul cavalletto centrale.
◆ ★ Svitare e togliere le due viti (1).
◆ Rimuovere dalla sede parafango il gommino tubo fre-
no anteriore e il gommino cavo rinvio tachimetro/con-
tachilometri.
◆ Rimuovere il parafango (2) sfilandolo dalla parte ante-
riore.
7.1.25 RIMOZIONE PARAFANGO POSTERIORE
Leggere attentamente 1.4 (PRECAUZIONI E INFOR-
MAZIONI GENERALI).
◆ Posizionare il veicolo sul cavalletto centrale.
Attendere il completo raffreddamento del mo-
tore e del silenziatore di scarico.
◆ Svitare e togliere le due viti fissaggio cassa filtro (3).
Operare con cautela.
Non forzare l’attacco manicotto aria-carbura-
tore.
◆ Spostare esternamente la cassa filtro aria (4).
◆ Svitare e togliere la vite (5) e recuperare la bussola (6).
Nel rimontaggio, riposizionare correttamente
la bussola (6).
◆ Svitare e togliere la vite (7).
◆ Svitare e togliere la vite (8) e recuperare la rondella.
◆ Rimuovere dalla sede parafango il gommino tubo fre-
no posteriore (9).
◆ Spostare esternamente, in corrispondenza del foro
vite (8), il parafango liberandolo.
◆ Sfilare il parafango dal retro veicolo.
89
