4 - 16
SISTEMA DI ALIMENTAZIONE

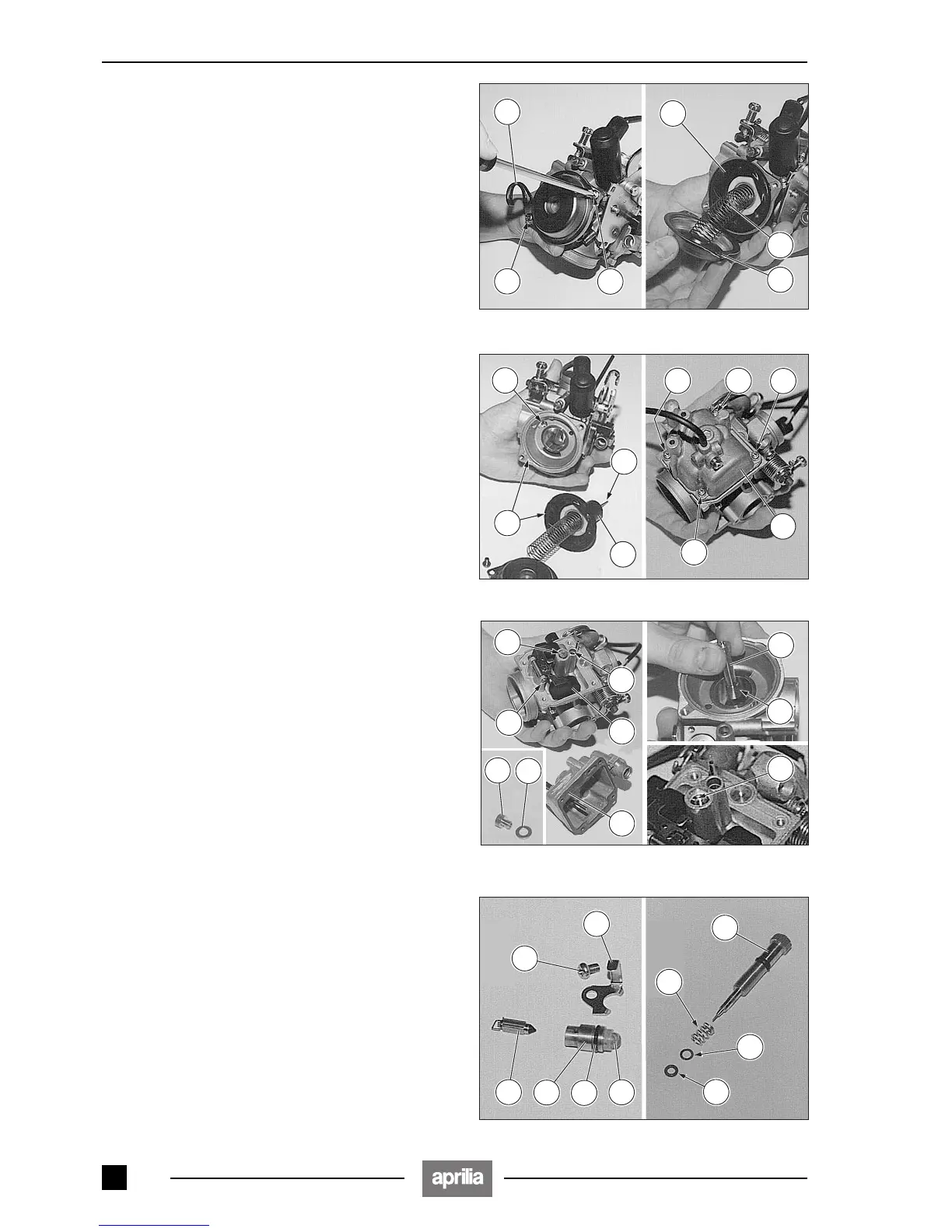

4.4.4 SMONTAGGIO CARBURATORE
◆ Rimuovere il carburatore dal veicolo, vedi 4.4.3 (RI-
MOZIONE CARBURATORE).
Non mischiare i componenti del carburatore
tra loro e/o con altri.
Pulire e riordinare il banco di lavoro.
◆ Svitare e togliere le due viti (1), e recuperare il ferma-
tubo (2).
◆ Rimuovere il coperchio (3).
◆ Sfilare la molla (4).
Maneggiare con cura.
Non danneggiare, nella rimozione (o nel ri-
montaggio) la membrana (5) o lo spillo conico
(6) della valvola (7).
◆ Sfilare la valvola (7).
Nel rimontaggio valvola (7) posizionare cor-
rettamente i riferimenti membrana-sede (8).
◆ Svitare e togliere il getto aria (9).
◆ Svitare e togliere le quattro viti (10) con relative rondel-
le.
◆ Rimuovere la vaschetta carburante (11).
Nel rimontaggio, se rimossa, riposizionare
correttamente la guarnizione (12) sede va-
schetta.
◆ Svitare e togliere il getto principale (13) con relativa
rondella (14).
Montare la rondella (14) con la parte raggiata
in battuta con il getto principale.
◆ Spingere, dal lato sede getto principale, il polverizzato-
re (15) ed estrarlo.
Rimontare il polverizzatore dal lato coperchio
carburante (lato opposto del getto principale).
Far coincidere la gola (16) del polverizzatore con il ri-
ferimento fisso (17) del carburatore.
◆ Svitare e togliere il getto del minimo (18).
Procedere con cautela. Non danneggiare le
sedi perno galleggiante sul corpo carburato-
re.
◆ Sfilare il perno galleggiante (19).
◆ Rimuovere il galleggiante (20) e sfilare lo spillo (21).
◆ Svitare e togliere la vite (22).
◆ Rimuovere il sostegno galleggiante (23).
◆ Sfilare la sede spillo (24) completa di anello OR (25) e
filtro (26).
◆ Svitare completamente la vite regolazione carburazio-
ne (aria) (27).
Sulla vite regolazione carburazione (aria) sono
assemblati nell’ordine: la molla (28), la rondella
(29) e l’anello OR (30).
Nell’estrazione fare attenzione a non perdere qualcuno
dei componenti.
Nel rimontaggio rispettare l’ordine di assemblaggio.
◆ Estrarre la vite regolazione carburazione (aria) (27).
1
1
5
4
3
2
21
22
27
23
25
26
24
28
30
29
6
10
10
10
10
9
8
7
11
15
16
17
18
20
12
13
19
14
13
c
a
a
a
a
c
a
a
