4 - 12
SISTEMA DI ALIMENTAZIONE

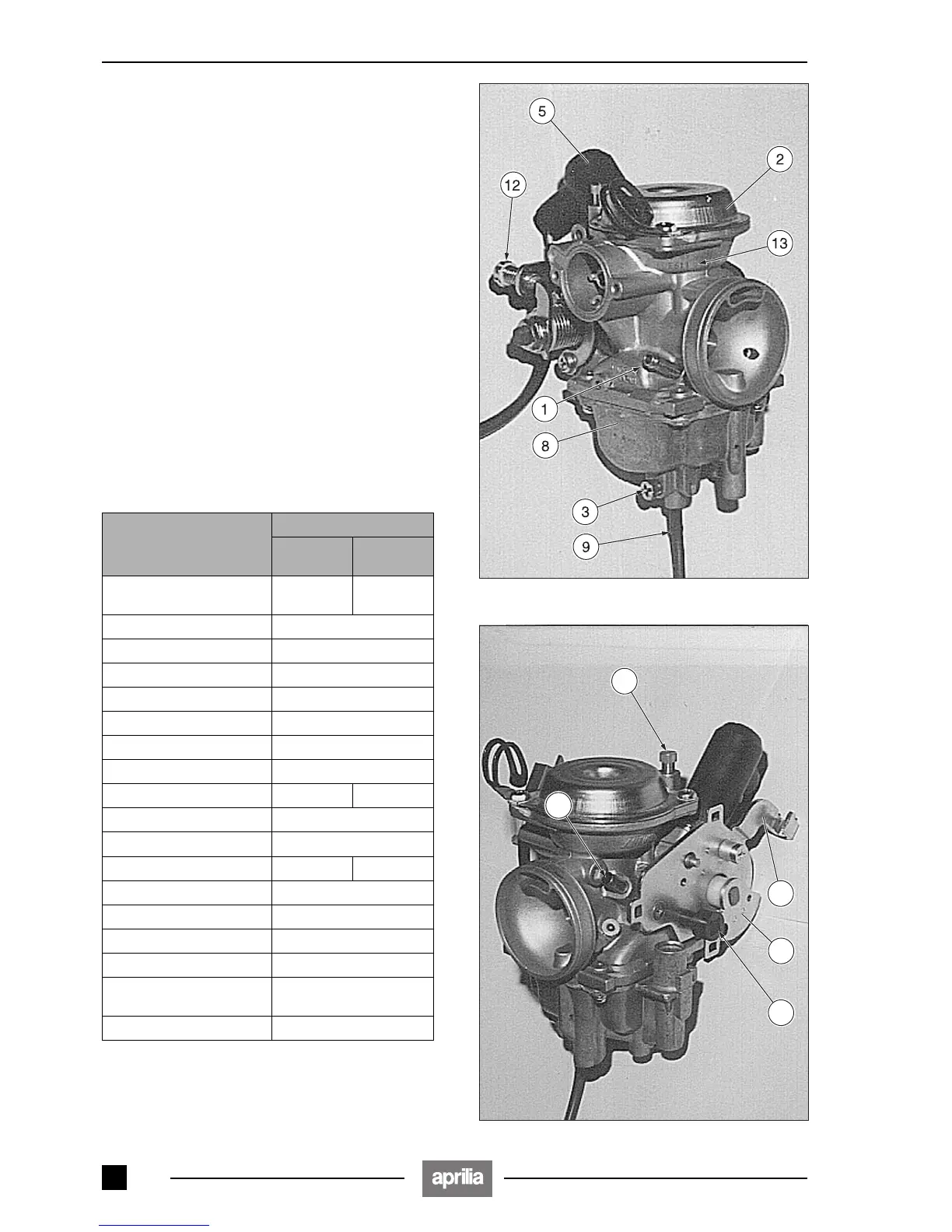

4.4 CARBURATORE
1) Raccordo tubo alimentazione carburante
2) Coperchio superiore
3) Vite di spurgo
4) Piastrina ancoraggio curva rigida cavo acceleratore
5) Dispositivo aria automatica (avviamento a freddo)
6) Vite comando valvola a farfalla
7) Vite regolazione carburazione (aria)
8) Vaschetta carburante
9) Raccordo tubo di drenaggio
10) Raccordo tubo sfiato
11) Filtro aria
12) Pomello regolazione minimo (apertura valvola a far-
falla)
4.4.1 POSIZIONAMENTO NUMERO DI
IDENTIFICAZIONE
Il carburatore ha il numero di identificazione (13), che
identifica le sue caratteristiche, punzonato sul corpo (lato
posteriore/sinistro).
4.4.2 CARATTERISTICHE
Sono riportate in tabella le caratteristiche dei componenti
principali del carburatore. Per i riferimenti, vedi figure e
testo 4.4.4 (SMONTAGGIO CARBURATORE).
(*) vedi 4.4.7 (CONTROLLO ALTEZZA GALLEGGIANTE)
COMPONENTI
CARATTERISTICHE
Versione
I
Versione
C
Tipo carburatore
MIKUNI
BS26-49
MIKUNI
BS26-61
Diametro diffusore (ovale) 22,2 mm
Numero di identificazione E611
Regime minimo 1600 ± 100 giri/min
Altezza galleggiante (*) 21,4 mm
Massa galleggiante 8,6 g
Ago galleggiante 1 mm
Getto principale (13) 107,5
Spillo conico (6) 4DX8-3 4DX8-4
Polverizzatore (15) 0 - 7 (728)
Getto minimo (18) 42,5
Getto aria (9) 135 155
By-pass Ø 0,8 mm
Uscita minimo Ø 0,8 mm
Sede valvola 1 mm
Getto avviamento 25
Vite regolazione
carburazione (aria)
27
Gioco cavo acceleratore 2 - 3 mm
4
11
6
10
7
