7 - 60
CICLISTICA
7.7.2 RIMOZIONE FORCELLA COMPLETA
Per la rimozione della forcella completa (in caso di sosti-
tuzione) attenersi alle istruzioni, vedi 7.6.1 (SMONTAG-
GIO).
7.7.3 RIMOZIONE GRUPPO STELO-PORTARUOTA
(con forcella installata)
◆ Posizionare il veicolo sul cavalletto.
Sistemare un supporto adeguato sotto il vei-
colo in modo da impedirne la caduta.
◆ Rimuovere la ruota anteriore, vedi 7.2.1 (RUOTA AN-
TERIORE - RIMOZIONE).

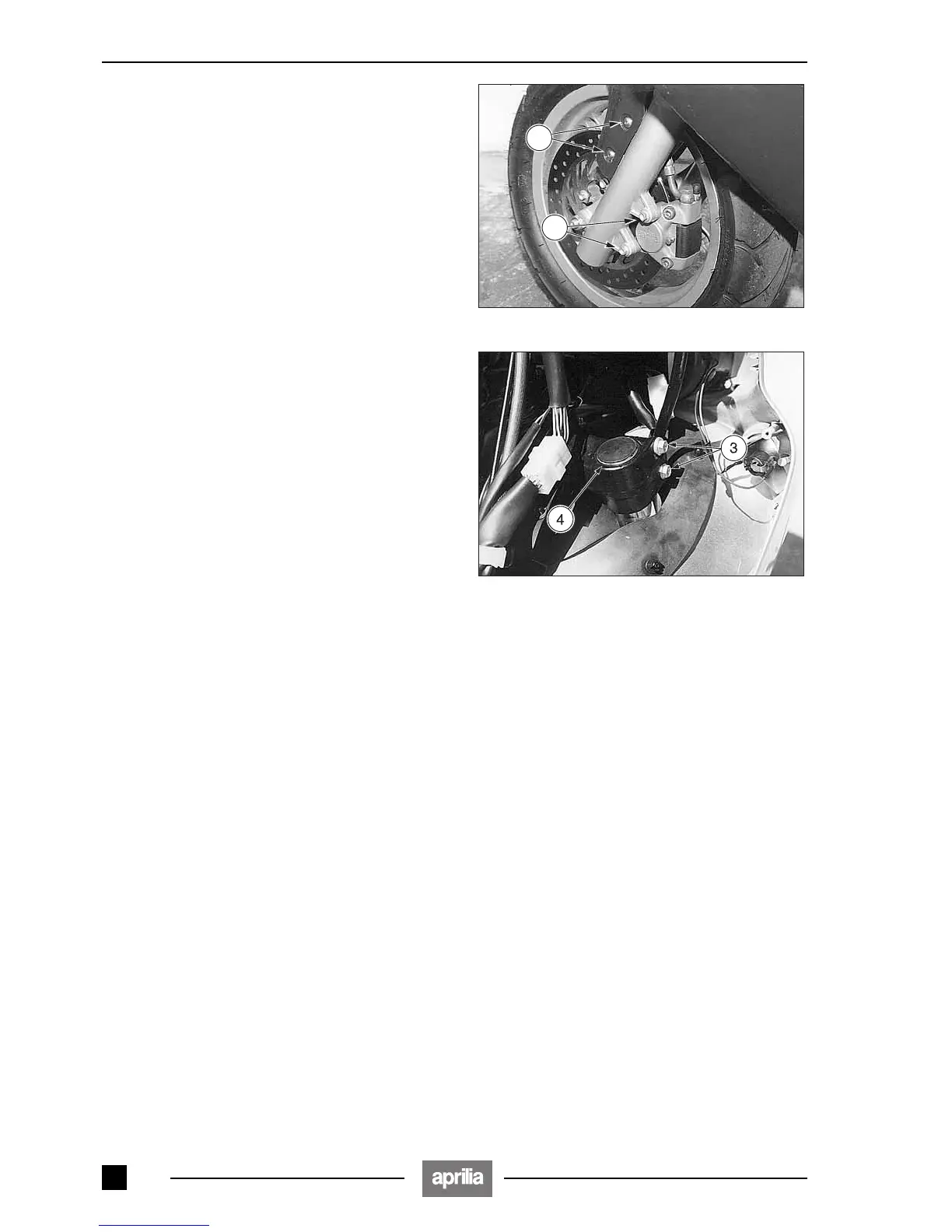

◆ (Solo per lo stelo - portaruota sinistro) Svitare e toglie-
re le due viti pinza freno (1).
Non azionare la leva freno anteriore dopo aver
rimosso la pinza freno, altrimenti il pistoncino
della stessa potrebbe fuoriuscire dalla sede,
causando la perdita del liquido freni.
◆ (Solo per lo stelo - portaruota sinistro) Rimuovere la
pinza freno (senza scollegare il tubo liquido freno).
◆ Svitare le due viti parafango (2).
◆ Rimuovere lo scudo anteriore interno, vedi 7.1.4 (RI-
MOZIONE SCUDO ANTERIORE INTERNO).
◆ Allentare le viti (3) del morsetto stelo.
◆ Rimuovere l’anello elastico d’arresto (4) dallo stelo for-
cella (5).
◆ Sfilare completamente, abbassandolo, lo stelo forcella
completo di portaruota.
Ripetere le ultime tre operazioni per il secondo stelo.
