SISTEMA DI ALIMENTAZIONE /
SISTEMA DE ALIMENTACION
/ FUEL SYSTEM
4
- 5
INSTALACION DE ALIMENTACION
- INDICE MODIFICACION “B-96”
PIE DE LA ILUSTRACION INSTA-
LACION DE ALIMENTACION - IN-
DICE MODIFICACION “B-96”
1) Bomba combustible
2) Depósito combustible
3) Tubo vacío
4) Colector aspiración
5) Tubo alimentación combustible
6) Recipiente de retención combustible
7) Tubo recipiente-carburador
8) Purgador aire-combustible
9) Válvula de retención
10) Tubo de purga aire
11) Tubo recuperación combustible
12) Surtidor estabilizador
13) Filtro bomba combustible
14) Sonda nivel combustible

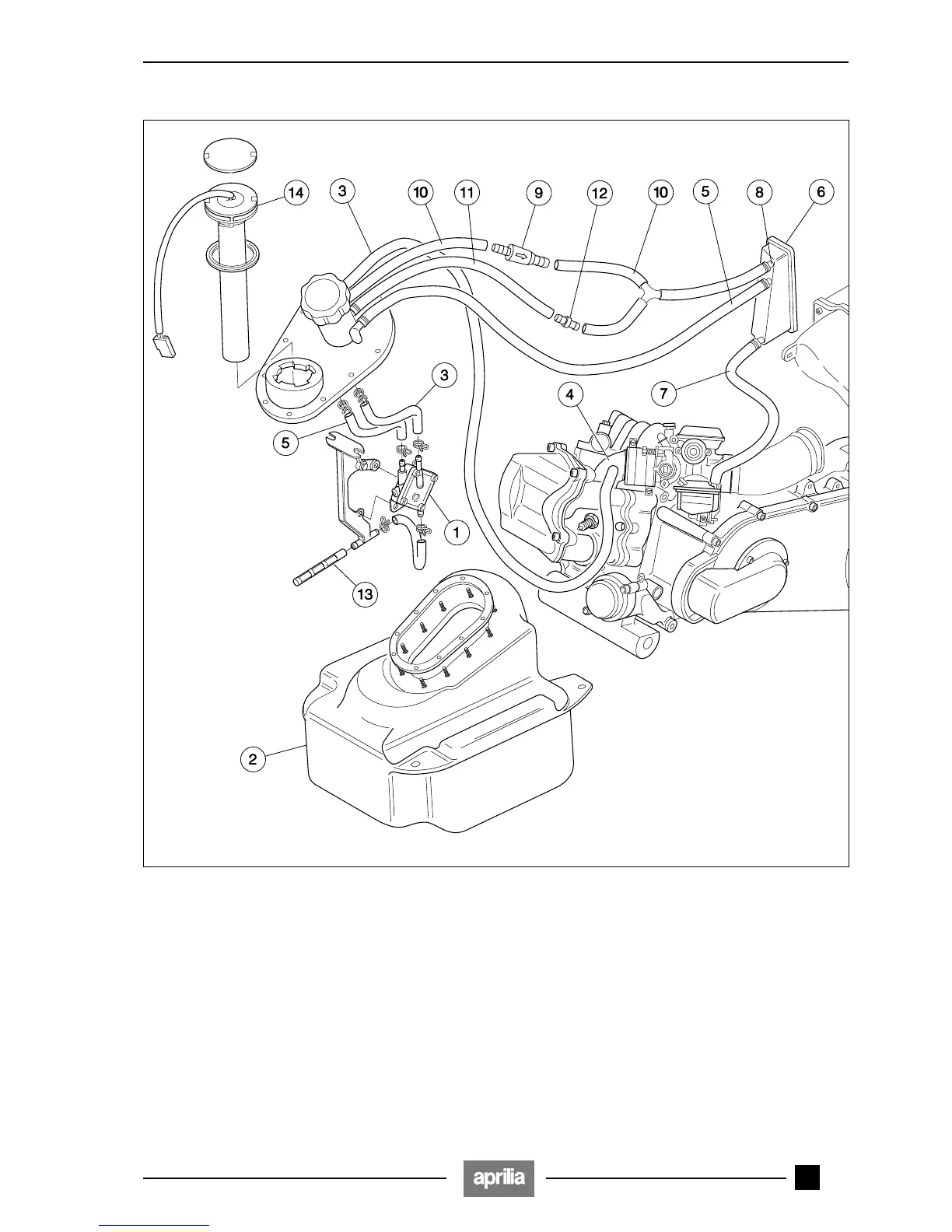

FUEL SYSTEM - MODIFICATION
INDEX “B-96”
FUEL SYSTEM KEY - MODIFICA-
TION INDEX “B-96”
1) Fuel pump
2) Fuel tank
3) Vacuum pipe
4) Induction manifold
5) Fuel supply pipe
6) Fuel header tank
7) Fuel feed pipe to carburettor
8) Air-fuel vent
9) One-way fuel valve
10) Breather pipe
11) Fuel recovery pipe
12) Stabilizer jet
13) Fuel pump filter
14) Fuel level gauge unit
IMPIANTO ALIMENTAZIONE -
INDICE MODIFICA “B-96”
LEGENDA IMPIANTO ALIMENTA-
ZIONE - INDICE MODIFICA “B-96”
1) Pompa carburante
2) Serbatoio carburante
3) Tubo depressione
4) Collettore aspirazione
5) Tubo alimentazione carburante
6) Vaschetta di non ritorno
carburante
7) Tubo vaschetta-carburatore
8) Sfiato aria-carburante
9) Valvola di non ritorno
10) Tubo sfiato aria
11) Tubo recupero carburante
12) Getto stabilizzatore
13) Filtro pompa carburante
14) Sonda livello carburante
