134
71.07144.01 - HU
A FELSZERELÉST VÉGZŐ SZAKEMBERNEK SZÓLÓ UTASÍTÁSOK

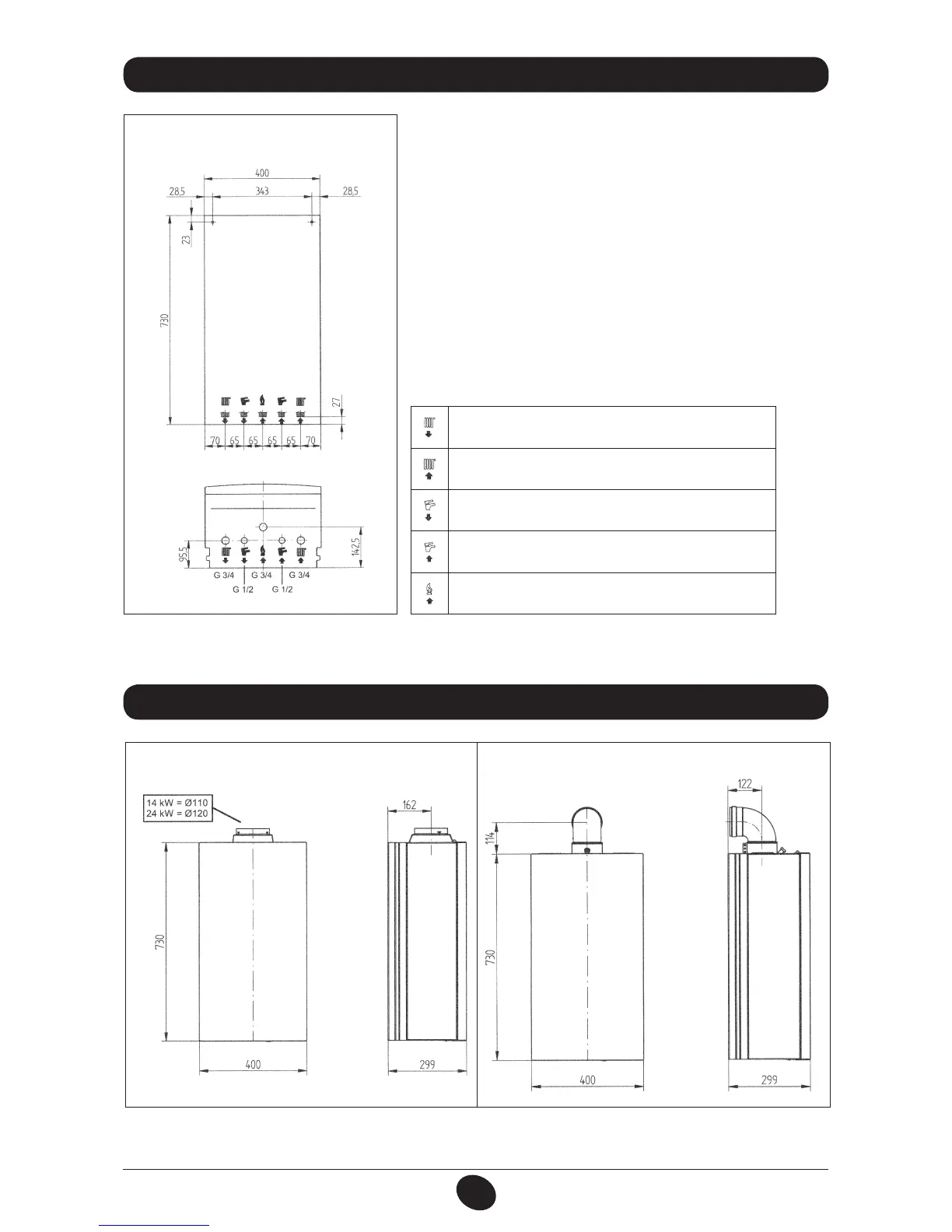

14. A KAZÁN BESZERELÉSE
15. A KAZÁN MÉRETEI
5. ábra
24 24 F
CG_2009 / 0912_1004
CG_2009 / 0912_1005
Miután meghatározta a kazán pontos helyét, rögzítse a falra a sablont.
A sablon alsó átlójánál lévő víz- és gázcsatlakozások állásainál kezdje a berendezés
bekötését.
Javasoljuk, hogy a fűtési körre két (egy oda- és egy visszairányú) G3/4-es külön
kapható elzárócsapot építsen be, mivel ez lehetővé teszi, hogy nagyjavításnál ne
kelljen a teljes fűtőberendezést leereszteni.
Már meglévő berendezés és csere esetén a fentieken túlmenően javasoljuk, hogy
a kazán visszairányú köréhez és alul egy ülepítőedényt helyezzen el melynek
célja, hogy az átmosást követően is a rendszerben maradt és idővel a rendszerbe
visszakerülő lerakódásokat, illetve salakot összegyűjtse.
Miután a kazánt a falra rögzítette, az alábbi fejezetekben található leírás alapján
kösse be a kivezető és beszívó csővezetékeket, melyeket kiegészítőként szállítunk
a következő fejezetekben ismertetetteknek megfelelően.
A 24 modellű természetes huzatú kazán beszerelése esetén a kémény bekötését
a normál mechanikai hatásoknak, a hőnek, az égéstermékek hatásának és ezek
esetleges lecsapódásának ellenálló fémcsővel végezzük.
4. ábra
24 F 24
CG_2011 / 0912_1003
G”3/4 fűtés odairány
G”3/4 fűtőberendezés visszairány
G”1/2 használati melegvíz kimenet
G”1/2 használati hidegvíz bemenet
G”3/4 gáz kazánbemenet
FIGYELMEZTETÉS
Óvatosan végezze a hidraulikus csatlakozók kazán kapcsolócsövére történő kötését (maximális rögzítési nyomaték 30 Nm).
