POKYNY PRO INSTALATÉRY
Důležité:
všechna vedení odtahu spalin a sání musí být v místech, kde se dotýkají stěn bytu, dobře izolované pomocí vhodného
izolačního materiálu (např. izolace ze skelné vaty).
Podrobnější pokyny o způsobu montáže příslušenství jsou uvedeny v technických návodech, které jsou součástí jednotlivých příslušenství.
17. ELEKTRICKÉ PŘIPOJENÍ
18. PŘIPOJENÍ PROSTOROVÉHO TERMOSTATU
Přistupte k napájecí svorkovnici (obrázek 9) podle popisu v předcházející kapitole;
• Vytáhněte můstek, který se nachází na svorkách (1) a (2).
• Protáhněte dvoužilový kabel skrz kabelovou průchodku a připojte ho k těmto dvěma svorkám.
Elektrická bezpečnost přístroje je dosažena pouze v případě, že je kotel správně připojen na účinné uzemnění podle platných norem o
bezpečnosti zařízení ČSN 332180.
Kotel se připojuje do jednofázové elektrické napájecí sítě o 230 V s uzemněním pomocí trojžilového kabelu, který je součástí vybavení
kotle, přičemž je nutné dodržet polaritu Fáze – Nula.
Připojení proveďte pomocí dvoupólového vypínače s otevřením kontaktů alespoň na 3 mm.
V případě, že je potřeba vyměnit napájecí kabel, použijte harmonizovaný kabel „HAR H05 VV-F“ 3x0,75 mm2 s maximálním průměrem
8 mm.
…Přístup k napájecí svorkovnici M1
• pomocí dvoupólového vypínače odpojte elektrické napájení svorkovnice;
• odšroubujte dva upevňovací šrouby panelu kotle;
• vyklopte ovládací panel
• odstraněním poklopu se dostanete k elektrickému připojení (obrázek 9).
Pojistky typu 2A jsou umístěna v napájecí svorkovnici (při kontrole a/nebo výměně vytáhněte držák pojistky černé barvy).
DŮLEŽITÉ: dodržujte polaritu napájení L (FÁZE) – N (NULA).
(L) = Fáze (hnědá)
(N) = Nula (světle modrá)
= Uzemnění (žluto-zelená)
(2) = Kontakt prostorového termostat

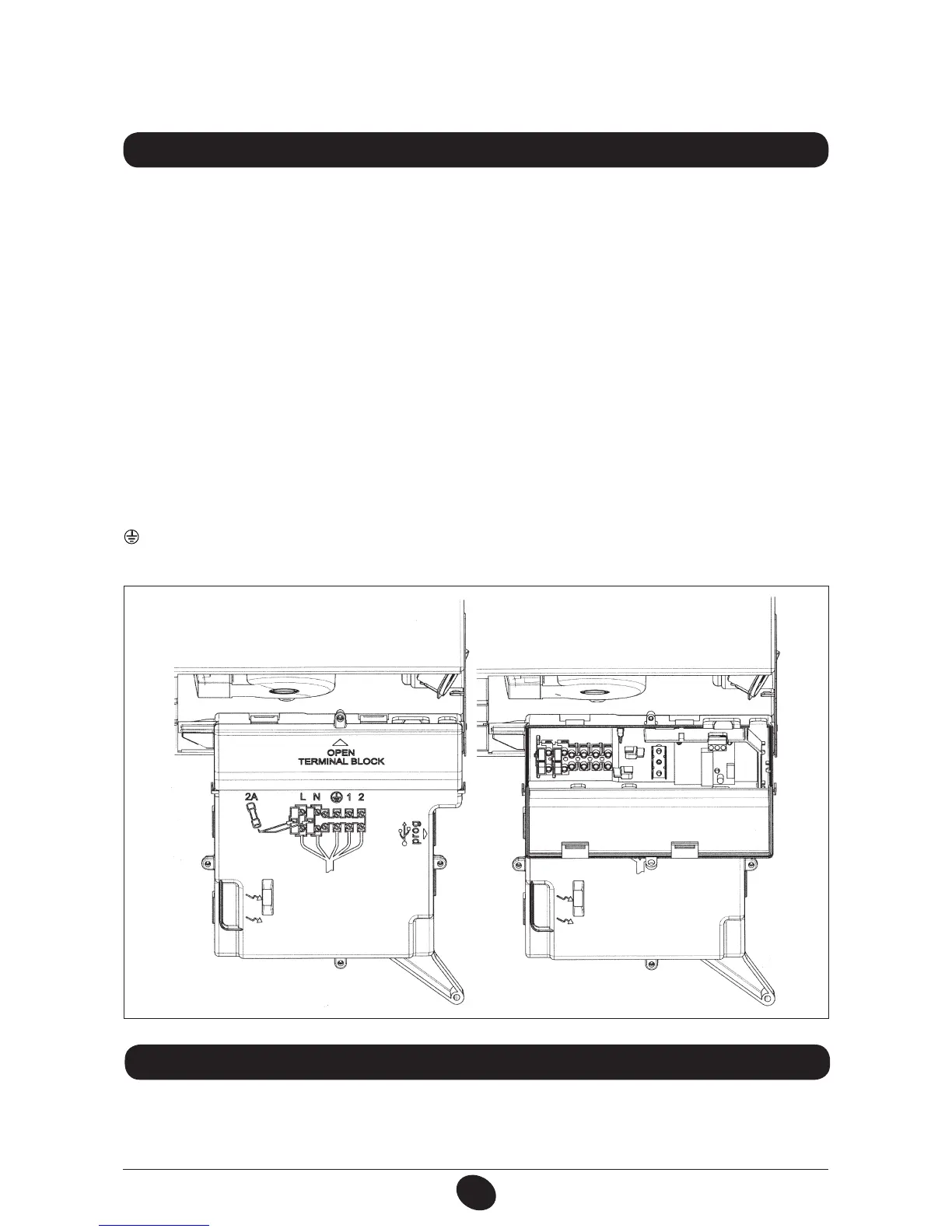

Obrázek 9
