63
71.07144.01 - ES
INSTRUCCIONES PARA EL INSTALADOR
IMPORTANTE:
el conducto individual para la descarga de los productos de la combustión debe estar aislado de
modo apropiado en los puntos donde está en contacto con las paredes de la vivienda. Se debe utilizar un revestimiento
adecuado (por ejemplo un colchón de lana de vidrio). Para instrucciones más detalladas sobre las modalidades de montaje
de los accesorios véanse las noticias técnicas que acompañan los accesorios.
17. CONEXIÓN ELÉCTRICA
18. CONEXIÓN DEL TERMOSTATO DE AMBIENTE
• acceda a la bornera de alimentación (gura 9) como se describe en el capítulo anterior;
• quite el puente entre los bornes (1) y (2);
• introduzca el cable de dos hilos por el pasacables y conéctelo a estos dos bornes.
La seguridad eléctrica del aparato sólo puede garantizarse si éste se conecta a una descarga a tierra ecaz, realizada con
arreglo a las normas de seguridad sobre las instalaciones.
La caldera debe conectarse a una red eléctrica de 230 V monofásica + tierra, mediante el cable de tres hilos que se entrega
y respetando la polaridad LÍNEA - NEUTRO.
En la línea debe haber un interruptor bipolar con apertura de los contactos no inferior a 3 mm.
Para sustituir el cable de alimentación, utilice un cable homologado HAR H05 VV-F de 3x0,75 mm² con diámetro de 8
mm cómo máximo.

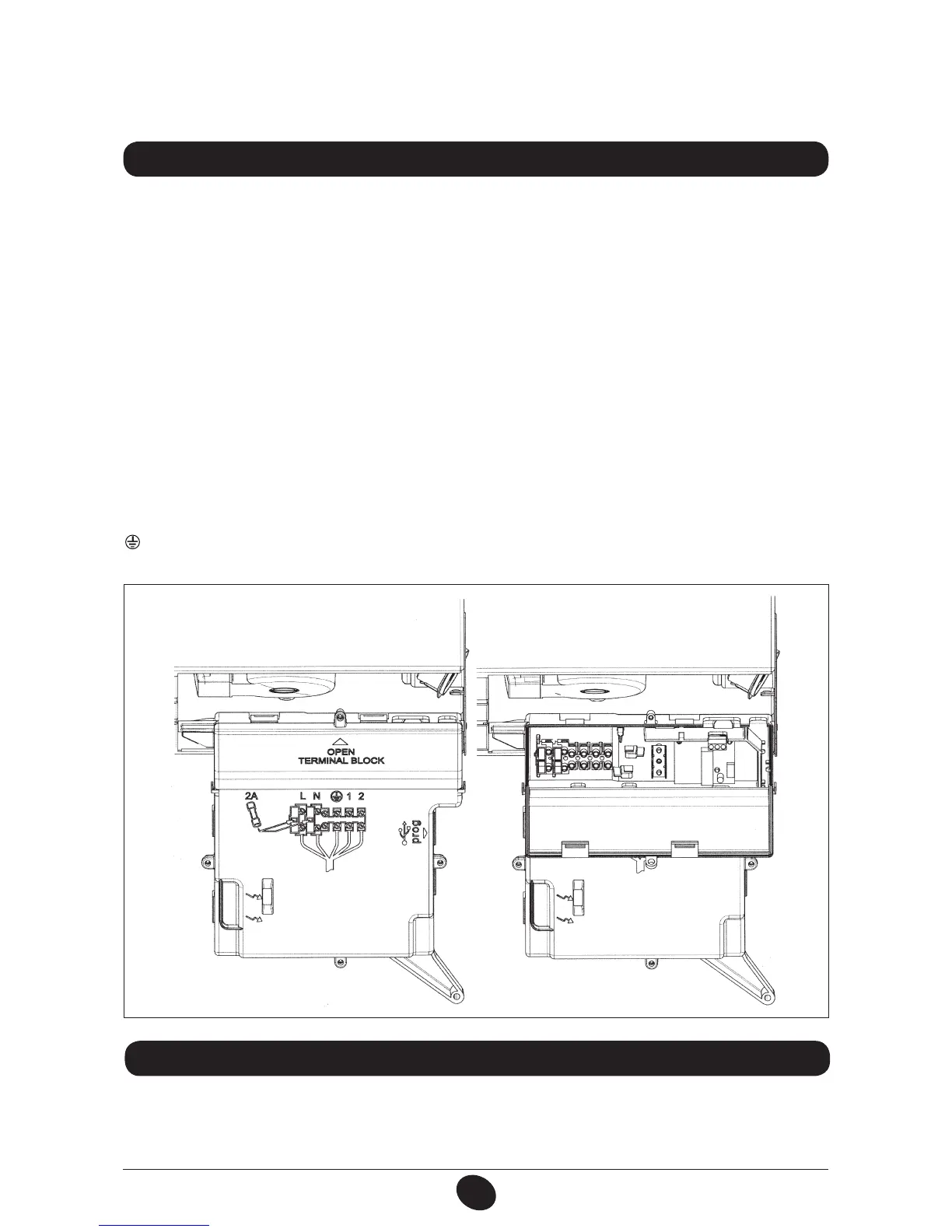

…Acceso a la bornera de alimentación
• desconecte la caldera de la corriente eléctrica mediante el interruptor bipolar;
• desenrosque los dos tornillos que jan el panel de mandos a la caldera;
• gire el panel de mandos;
• quite la tapa para acceder a la zona de las conexiones eléctricas (gura 9).
El fusible (rápido de 2 A) está en la bornera de alimentación: extraiga el portafusibles negro para realizar el control o la
sustitución.
IMPORTANTE: respete la polaridad eléctrica L (LÍNEA) - N (NEUTRO).
(L) = Línea (marrón)
(N) = Neutro (celeste)
= Tierra (amarillo-verde)
(1) (2) = Contacto para el termostato de ambiente
Figura 9
CG_2134 / 0904_2308
