59
71.07144.01 - ES
INSTRUCCIONES PARA EL INSTALADOR

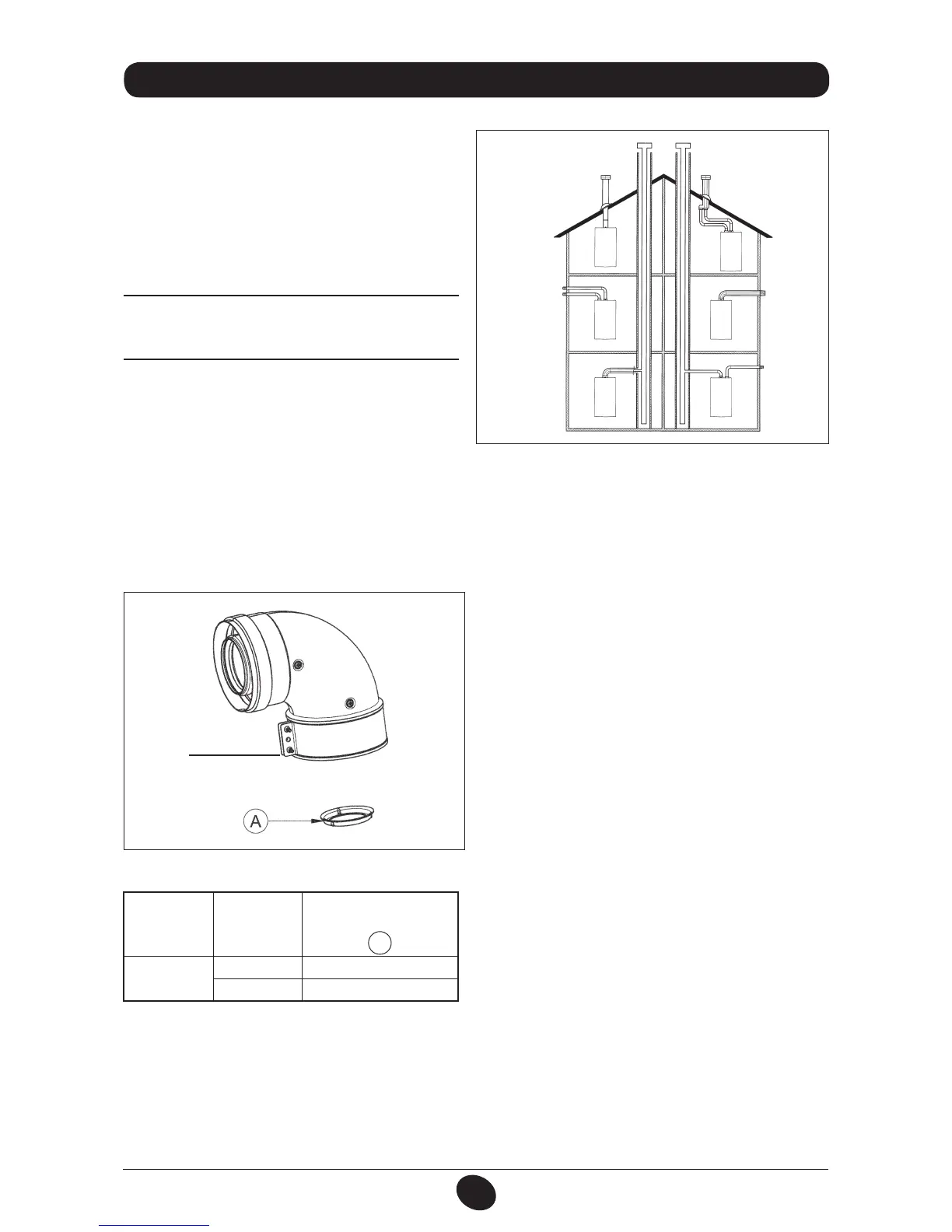

16. INSTALACIÓN DE LOS CONDUCTOS DE ENTRADA Y SALIDA
La instalación de la caldera es muy sencilla gracias a los
accesorios suministrados, que se describen a continua-
ción.
La caldera se entrega preparada para la conexión a un
conducto de salida de humos-entrada de aire de tipo
coaxial, vertical u horizontal. Mediante el accesorio divisor,
también es posible utilizar conductos separados.
¡Para la instalación, emplee exclusivamente los acce-
sorios suministrados por el fabricante!
ADVERTENCIA: Para garantizar una mayor seguridad
de funcionamiento es necesario que los conductos de
descarga humos estén bien fijados en la pared con
abrazaderas apropiadas de fijación.
Figura 6
0503_0905/CG1638
… CONDUCTO DE AIRE/SALIDA DE GASES COAXIAL (CONCÉNTRICO)
Este tipo de conducto permite expulsar el gas de escape y evacuar el aire de combustión fuera del edicio y si se ha
instalado una salida de gases LAS.
El codo coaxial de 90º permite conectar la caldera a un conducto de aire/salida de gases en cualquier dirección y puede
girar 360º. Asimismo, es posible utilizar un codo suplementario y acoplarlo a un conducto coaxial o a codo de 45º.
Si la salida de gases se encuentra en el exterior, el conducto
de aire/salida de gases debe sobresalir 18 mm como mínimo
de la pared para que la cubierta de tejas de aluminio pueda
jarse y sellarse con el n de evitar fugas de agua.
Asegúrese de dejar una pendiente descendente de 1 cm
como mínimo hacia el exterior por cada metro de longitud
del conducto.
•
Un codo de 90º reduce la longitud total del conducto
en 1 metro.
•
Un codo de 45º reduce la longitud total del conducto
en 0,5 metros.
El primer codo de 90º no se incluye en la longitud máxima
disponible.
Junta de jación
Figura 7
CG_2117 / 0902_1801
Modelo
de caldera
Longitud
(m)
Salida de gases
RESTRICTOR
A
24 F
0 ÷ 1 Sí
1 ÷ 5 No
