71.07144.01 - CS (CZ
POKYNY PRO INSTALATÉRY
19. ZPŮSOB ZMĚNY PLYNU
Kotel může být autorizovaným technickým servisem transformován pro použití na zemní plyn (G.20), nebo propan (G 31).
Postup změny nastavení regulátoru tlaku je následující:
A) výměna trysek hlavního hořáku;
B) změna napětí v modulátoru;
C) nové nastavení maximálních a minimálních hodnot regulátoru tlaku plynové armatury.
A) Výměna trysek
• opatrně vyjměte hlavní hořák;
• vyměňte trysky hlavního hořáku a dbejte na to, aby byly důkladně utaženy, aby nedocházelo k únikům plynu.
Průměry trysek jsou uvedeny v tabulce 2.
B) Změna napětí v modulátoru
• můstek nebo spínač, který se nachází na elektronické desce umístěte v závislosti na typu použitého plynu, podle popisu v kapitole 21;
C) Nastavení regulátoru tlaku

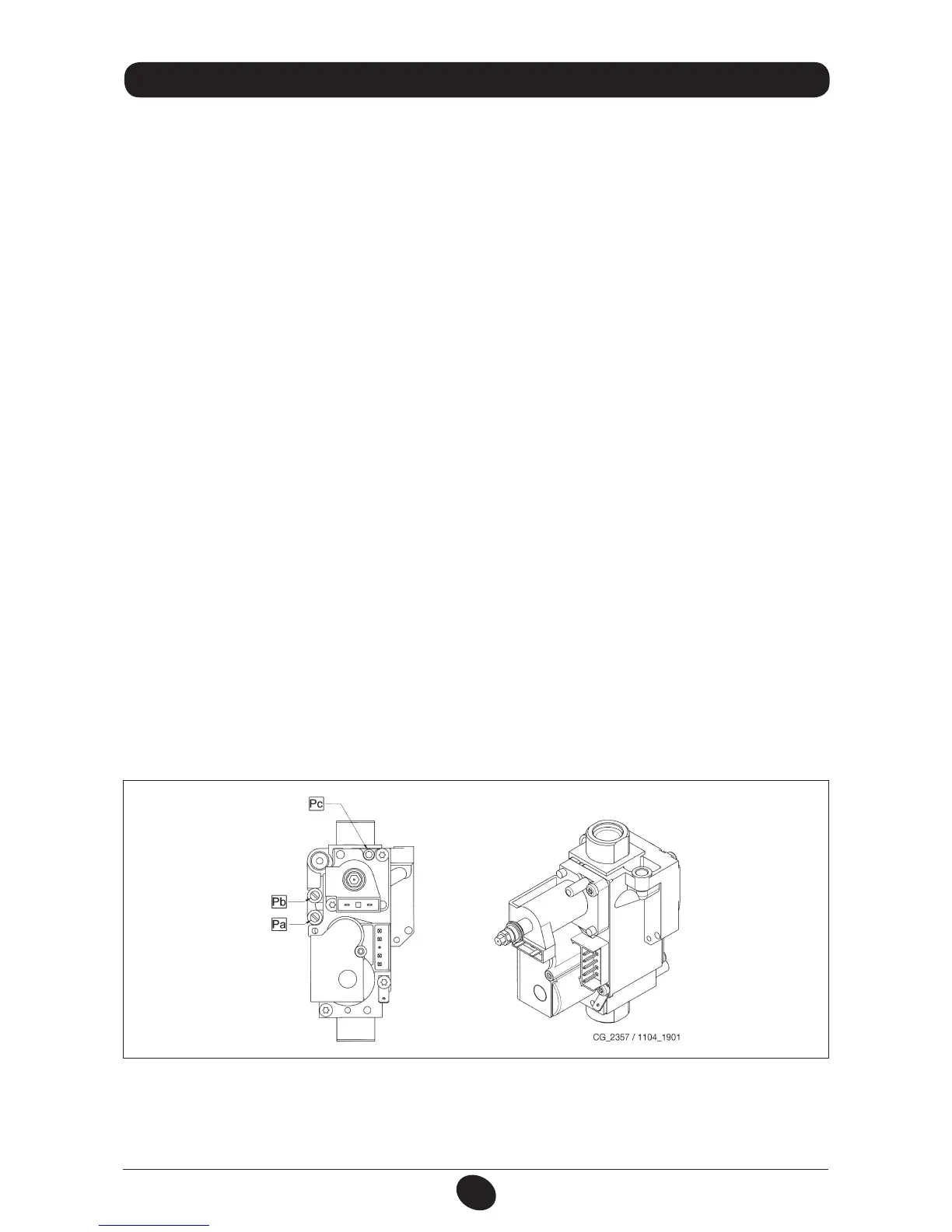

• připojte kladný vstup diferenčního manometru k výstupu (Pb) plynové armatury (obrázek 12). Pouze u typů s uzavřenou komorou
připojte záporný vstup téhož manometru k příslušnému „T“, které umožní propojení kompenzačního výstupu kotle, plynové armatury
(Pc) a manometru.
(Stejnou hodnotu je možné docílit propojením jen kladného vstupu manometru (Pb) s odstraněným panelem uzavřené komory);
Měření tlaku na tryskách prováděné jinou metodou, než je výše popsaná, by mohlo být nepřesné, protože by nezahrnovalo podtlak
způsobený ventilátorem v uzavřené komoře.
C1) Nastavení na jmenovitý výkon:
• Otevřete plynový kohout a otočte ovladačem (1) do polohy Zima;
• Otevřete kohouty odběru užitkové vody na průtok alespoň 10 litrů za minutu a ujistěte se, že je nastavena požadovaná teplota na
maximum;
• odstraňte kryt modulátoru;
• otáčením mosazného šroubu (A) nastavte hodnoty přetlaku uvedené v tabulce 1;
• ověřte, zda je správně nastaven vstupní přetlak plynu do kotle, měřený na sondě (Pa) plynové armatury (obrázek 12) (37 mbar pro
propan nebo 20 mbar pro zemní plyn);
C2) Nastavení na minimální výkon:
• odpojte napájecí kabel modulátoru a otáčením šroubu (B) nastavte minimální přetlak odpovídající minimálnímu výkonu (viz tabulka 1);
• znovu připojte kabel;
• namontujte kryt modulátoru a zapeče_te upevňovací šrouby.
C3) Závěrečná prověření
• nalepte přídavný štítek dodávaný pro případ změny plynu, na kterém je specikován druh plynu a provedené nastavení.
Obrázek 10
