POKYNY PRE INŠTALATÉROV
19. SPÔSOB ZMENY PLYNU
Kotol môže byť autorizovaným technickým servisom transformovaný na použite na zemný plyn (G.20), alebo tekutý plyn propán (G.
30, G. 31).
Postup zmeny plynu je nasledujúci:
A) výmena trysiek hlavného horáku
B) zmena napätia v modulátoru
C) nové nastavenie max. a min. hodnôt regulátoru tlaku.
A) Výmena trysiek
• opatrne vyjmite hlavný horák;
• vymeňte trysky hlavného horáku a dôkladne je utiahnite, aby nedochádzalo k úniku plynu. Priemery trysiek sú uvedené v tabuľke 2.
B) Zmena napätia v modulátore
• v závislosti na typu plynu nastavte parameter F02 podľa popisu v kapitole 21;
C) Nastavenie regulátora tlaku
• pripojte kladný vstup diferenčného manometra, pokiaľ možno vodného, na výstup (Pb) plynového ventilu (obrázok 10). Iba u typov
s uzavretou komorou pripojte záporný vstup tohto manometra k príslušnému „T“, ktorý umožní prepojenie kompenzačného výstupu
kotla, plynového ventilu (Pc) a manometra. (Rovnakú hodnotu je možné dosiahnuť prepojením iba kladného vstupu manometra
(Pb) s odstráneným panelom uzavretej komory); Meranie tlaku v horáku urobené inou metódou, ako je popísaná vyšej, by mohlo
byť nepresné, pretože by nezahrnovalo podtlak spôsobený ventilátorom v uzavretej komore.
C1) Nastavenie na menovitý výkon:
• Otvorte plynový kohút a nastavte kotol do prevádzky Zima;
• otvorte kohút odberu úžitkovej vody na prietok najmenej na 10 litrov za minútu a skontrolujte sa, či požiadavka tepla nastavená na
maximálnej hodnote;
• odstráňte kryt modulátora;
• otáčaním mosadznej matice (a) nastavte hodnoty pretlaku uvedené v tabuľke 1;
• skontrolujte, či je správne nastavený vstupný pretlak plynu do kotla, meraný na vstupu (Pa) plynového ventilu (obrázok 10) (37 mbar
pre propán alebo 20 mbar pre zemní plyn).
C2) Nastavenie na obmedzený výkon:
• odpojte napájací vodič modulátora a uvoľňujte červenú skrutku (b) až do dosiahnutia hodnoty pretlaku zodpovedajúcej minimálnemu
výkonu (viď tabuľka 1);
• znovu pripojte napájací vodič;
• namontujte a zapečaťte kryt modulátora.
C3) Záverečné kontroly
• nalepte dodatočný štítok dodávaný pre prípad zmeny plynu a zaznamenajte druh plynu a urobené nastavenie.

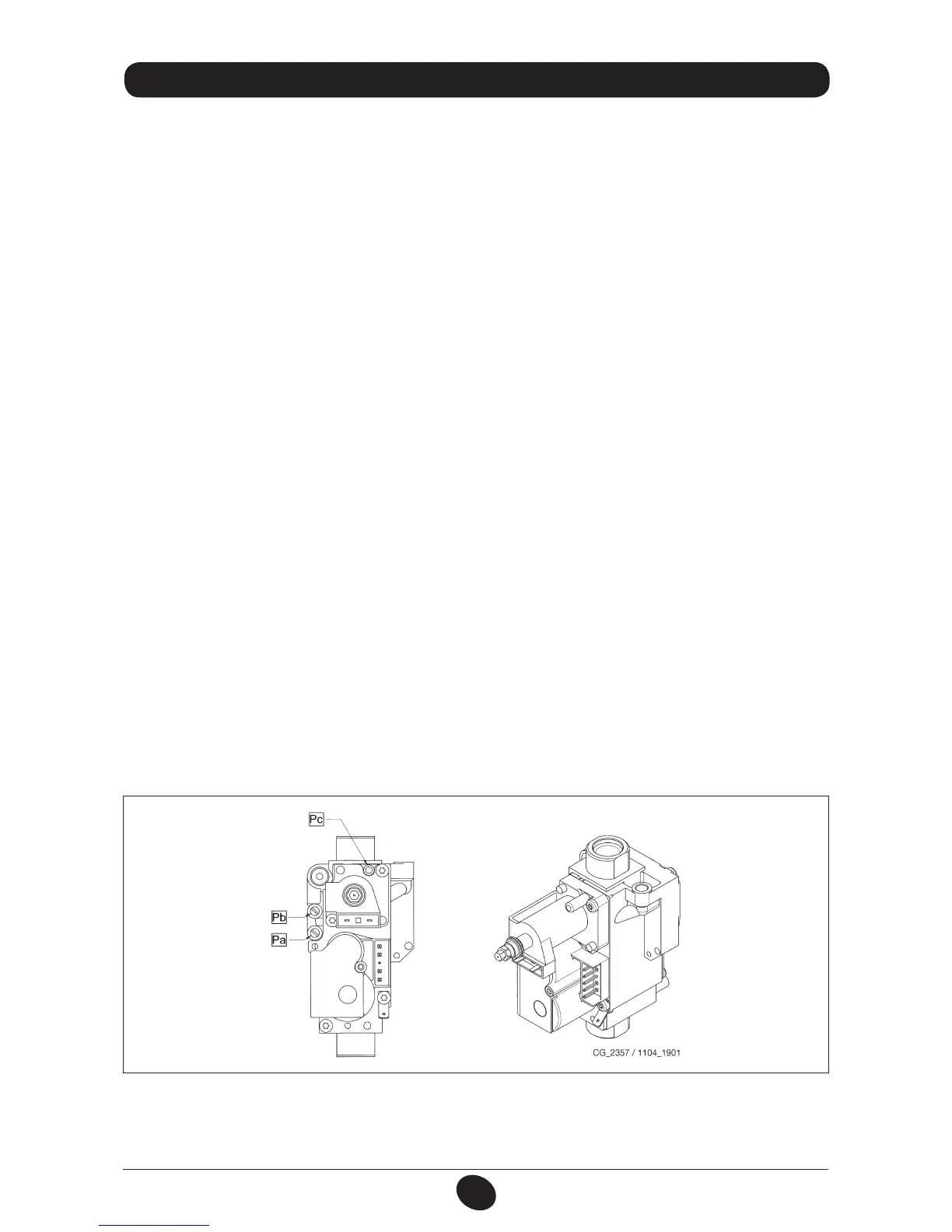

obrázok 10
