ISTRUZIONI DESTINATE ALL’INSTALLATORE
13. INSTALLAZIONE DELLA CALDAIA 14. INSTALLAZIONE DELLA CALDAIA
AVVERTENZA
Serrare con cautela gli attacchi idrici ai nippli della caldaia (coppia massima di serraggio 30 Nm).
Determinata l’esatta ubicazione della caldaia ssare la dima alla parete.
Eseguire la posa in opera dell’impianto partendo dalla posizione degli
attacchi idrici e gas presenti nella traversa inferiore della dima stessa.
E’ consigliabile installare, sul circuito di riscaldamento, due rubinetti
d’intercettazione (mandata e ritorno) G3/4, disponibili a richiesta, che
permettono, in caso d’interventi importanti, di operare sen za dover svuo-
tare tutto l’impianto di riscaldamento. Nel caso di impianti già esistenti
e nel caso di sostituzioni è consigliabile, oltre a quanto citato, prevedere
sul ritorno alla caldaia ed in basso un vaso di decantazione destinato a
raccogliere i depositi o scorie presenti anche dopo il lavaggio e che nel
tempo possono essere messi in circolazione. Fissata la caldaia alla parete
effettuare il collegamento ai condotti di scarico e aspirazione, forniti come
accessori, come descritto nei successivi capitoli.
In caso d’installazione della caldaia a tiraggio naturale modello 24 effet-
tuare il collegamento al camino mediante un tubo metallico resistente nel
tempo alle normali sollecitazioni meccaniche, al calore ed all’azione dei
prodotti di combustione e delle loro eventuali condense.

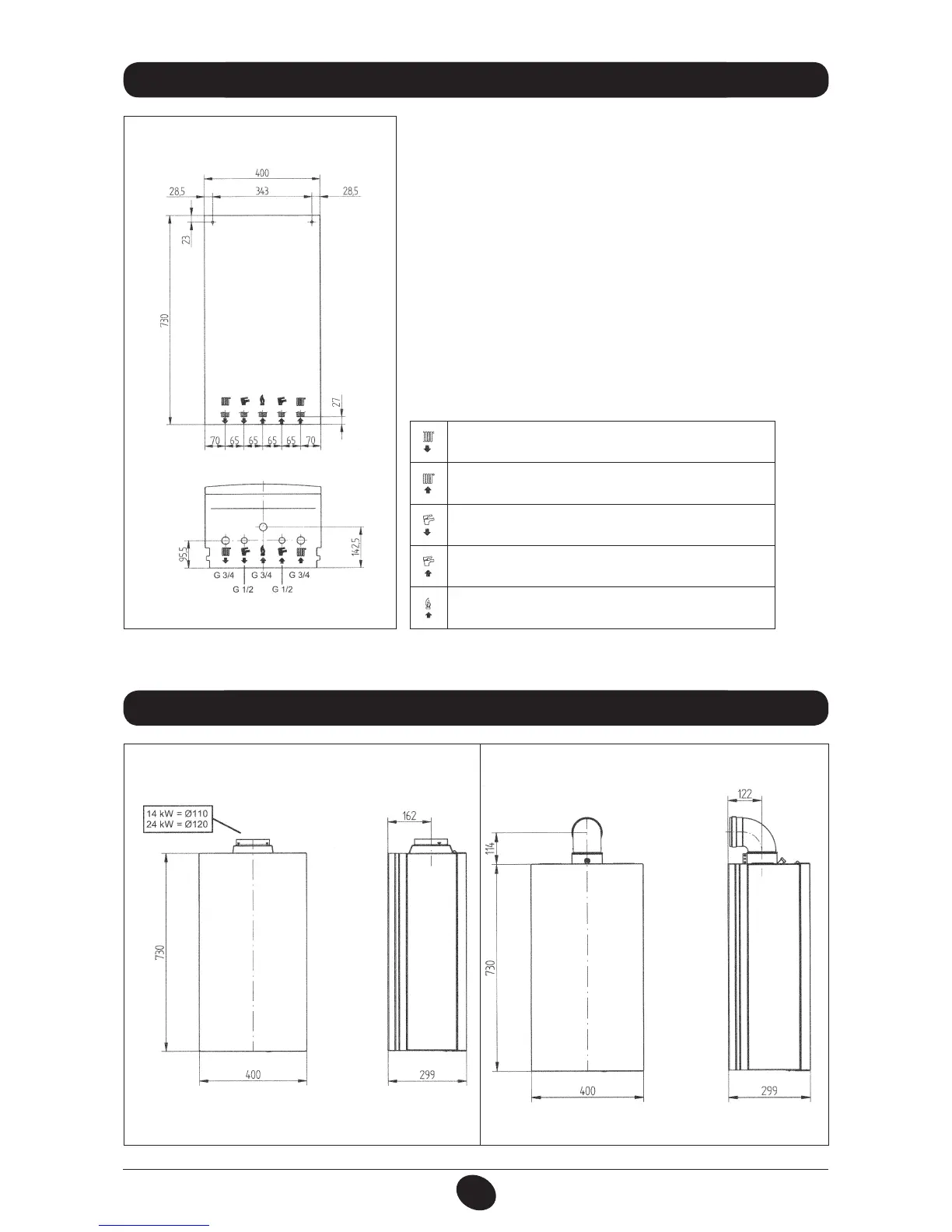

14. DIMENSIONI CALDAIA 15. DIMENSIONI CALDAIA
Figura 5
CG_2009 / 0912_1004
CG_2009 / 0912_1005
24 24 F
Figura 4
CG_2011 / 0912_1003
24 F - 24
G”3/4 MANDATA RISCALDAMENTO
G”3/4 RITORNO RISCALDAMENTO
G”1/2 USCITA ACQUA CALDA SANITARIA
G”1/2 ENTRATA ACQUA FREDDA SANITARIA
G”3/4 ENTRATA GAS ALLA CALDAIA
