64
71.07144.01 - ES
INSTRUCCIONES PARA EL INSTALADOR
19. ADAPTACIÓN A OTROS TIPOS DE GAS
La caldera puede modicarse para funcionar con gas metano (G. 20) o gas líquido (G. 31). Esta operación debe ser rea-
lizada por un Centro de Asistencia Técnica autorizado.
Realice las operaciones siguientes, en este orden:
A) sustituya los inyectores del quemador principal;
B) cambie la tensión del modulador;
C) calibre el máximo y el mínimo del regulador de presión.
A) Sustitución de los inyectores
• Extraiga con cuidado el quemador principal.
• Cambie los inyectores del quemador principal y bloquee los nuevos a tope para evitar que haya fugas de gas. El diámetro
de los inyectores se indica en la tabla 2.
B) Cambio de tensión del modulador
• congure el parámetro F02 según el tipo de gas, del modo descrito en el capítulo 21;
C) Calibración del regulador de presión
• Conecte la toma de presión positiva de un manómetro diferencial, si es posible de agua, en la toma de presión (Pb) de
la válvula del gas (Figura 10). Sólo en los modelos con cámara estanca: conecte la toma negativa del mismo manómetro
a una T que permita conectar al mismo tiempo la toma de compensación de la caldera, la toma de compensación de
la válvula del gas (Pc) y el manómetro. Una medición similar puede realizarse conectando el manómetro a la toma de
presión (Pb) sin el panel frontal de la cámara estanca.
Cualquier otro método utilizado para medir la presión en los quemadores podría dar resultados falsos, ya que no tomaría
en cuenta la depresión creada por el ventilador en la cámara estanca.
C1) Regulación a la potencia nominal:
• abra el grifo del gas y sitúe la caldera en Invierno;
• Abra el grifo de salida de agua sanitaria con un caudal de 10 l/min como mínimo, o bien asegúrese de que se produzca
la demanda máxima de calor.
• Quite la tapa del modulador.
• Gire el tornillo de latón (A) hasta obtener los valores de presión indicados en la tabla 1.
• Controle que la presión dinámica de alimentación de la caldera, medida en la toma de presión (Pa) de la válvula del
gas (Figura 10), sea correcta (37 mbar para propano o 20 mbar para gas natural).
C2) Regulación a potencia reducida:
• Desconecte el cable de alimentación del modulador y desenrosque el tornillo (B) hasta obtener la presión correspondiente
a la potencia reducida (tabla 1).
• Conecte otra vez el cable.
• Monte la tapa del modulador y precinte.
C3) Controles nales
• Instale la placa adicional, que se suministra con la transformación, donde están indicados el tipo de gas y el calibrado
efectuado.

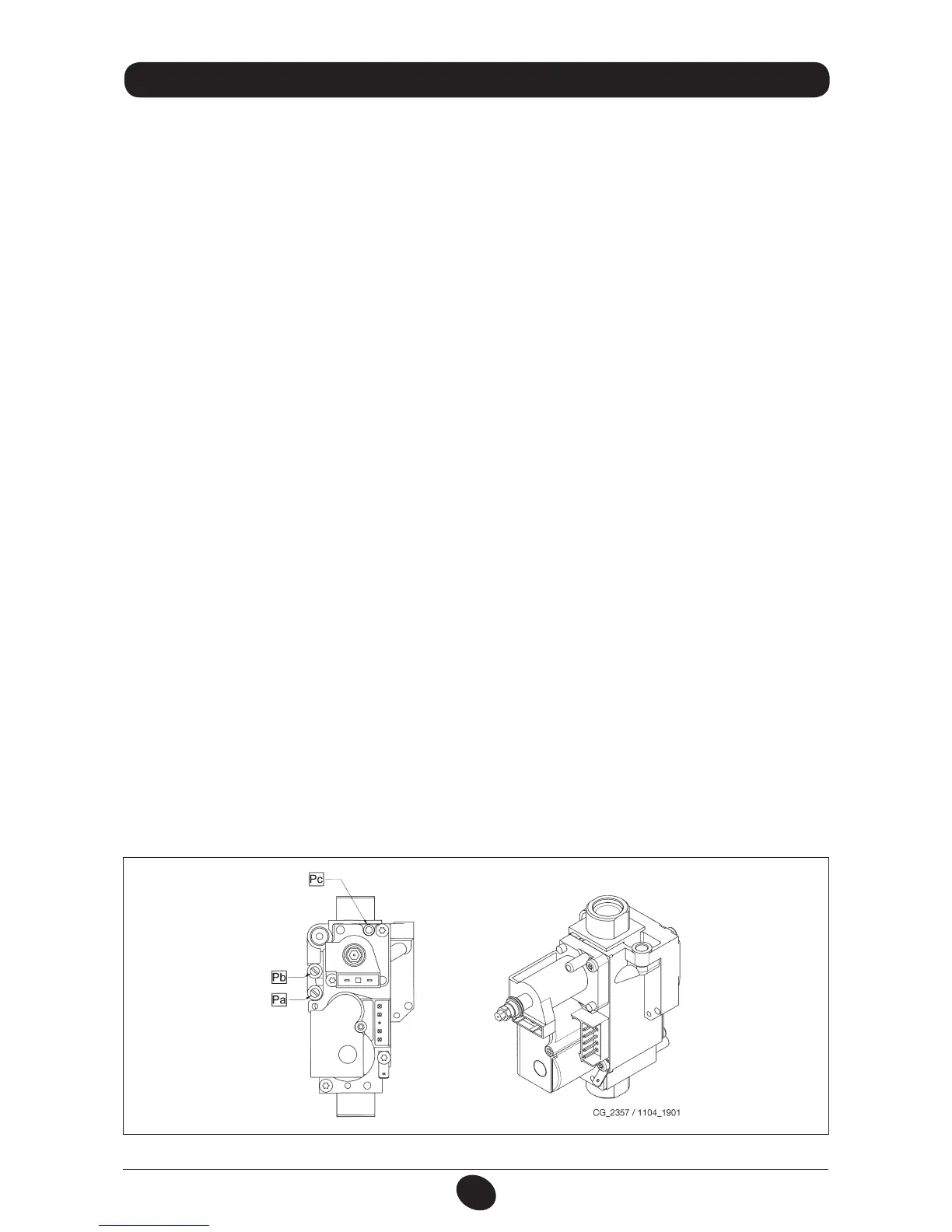

Figura 10
