70
71.07144.01 - ES
INSTRUCCIONES PARA EL INSTALADOR
26. CONEXIÓN DE LA SONDA EXTERIOR
En el conjunto de cables que salen del salpicadero hay dos cables de color ROJO dotados de cubrefaston de cabeza.
Conecte la sonda exterior a los extremos de estos dos cables.

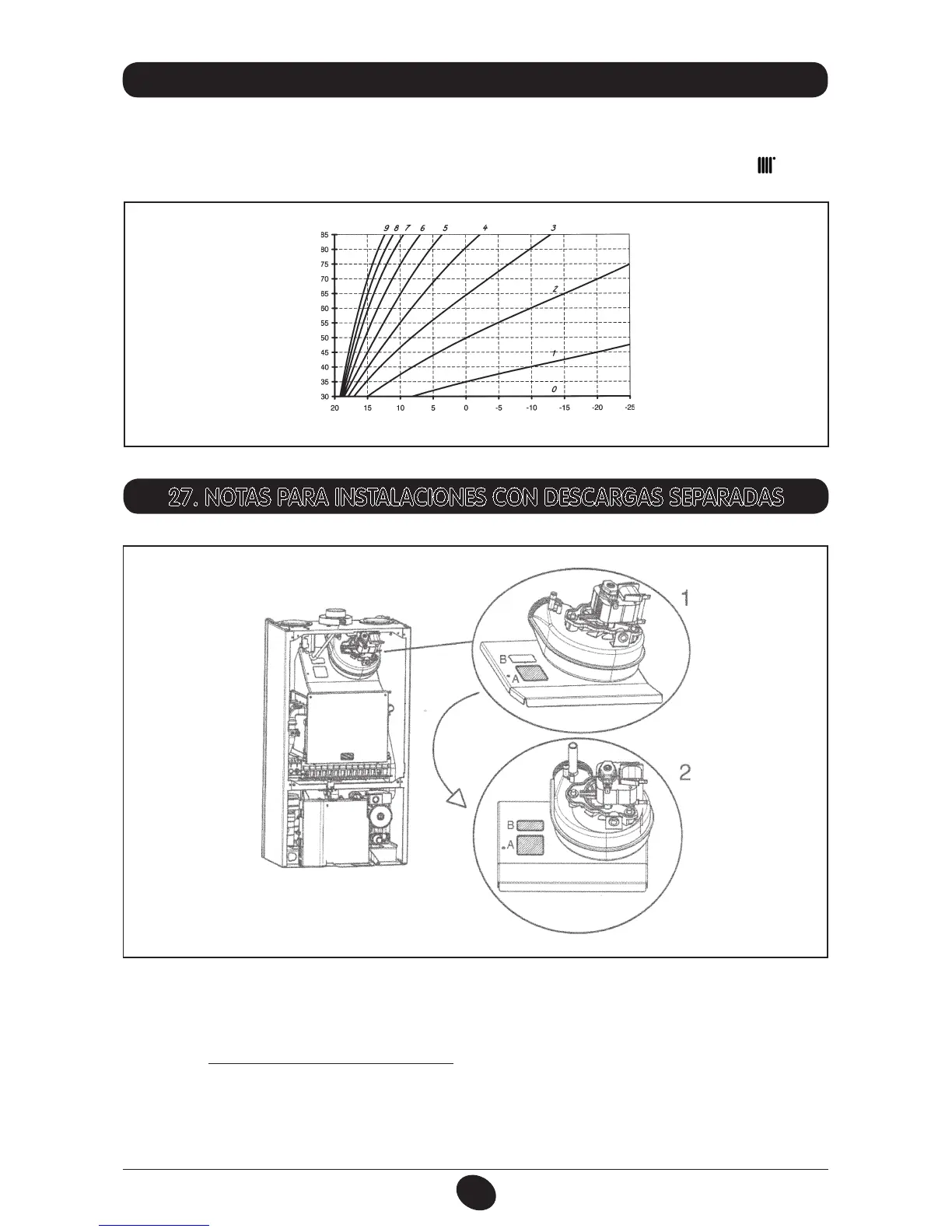

Con la sonda exterior conectada es posible cambiar la curva “kt” (Gráco 1) actuando sobre las teclas +/- .
TM = Rango temperatura de impulsión
Te = temperatura exterior
Gráco 2
0505_3002
TM
Te
curvas “kt”
En casos de instalación con conductos separados, es posible que surja en el aparato una vibración que puede provocar
la intervención del presostato de humos (anomalía E03 en el display de la caldera).
Esta anomalía puede resolverse quitando las dos planchas que cubren los huecos (Ref. A y B) en el canalizador de humos
(gura 8.1). El Servicio de Asistencia Técnica autorizado se hace cargo de esta operación sin remover el canalizador de
humos de su alojamiento.
Remover la plancha A (gura 8.1- Detalle 1) y comprobar que el aparato funcione correctamente. En caso negativo, remover
también la plancha B (gura 8.1 – Detalle 2).
27. NOTAS PARA INSTALACIONES CON DESCARGAS SEPARADAS
CG_2139 / 0905_2704
