189
71.07144.01 - SK
POKYNY PRE INŠTALATÉROV
Dôležité:
všetko vedenie odvodu spalín a prisávanie musí byť v miestach, kde sa dotýka stien bytu, dobre izolované pomocou vhodného
izolačného materiálu (napr. izolácia zo sklenenej vaty).
Podrobnejšie pokyny o spôsobe montáže príslušenstva sú uvedené v technických návodoch, ktoré sú súčasťou jednotlivých
príslušenstiev..
17. ELEKTRICKÉ PRIPOJENIE
18. PRIPOJENIE PRIESTOROVÉHO TERMOSTATU
Pristúpte k napájacej svorkovnici (obrázok 9) podľa popisu v predchádzaj kapitole;
• Vytiahnite mostík, ktorý sa nachádza na svorkách (1) a (2).
• Pretiahnite dvojžilový kábel cez káblovú priechodku a pripojte ho k týmto dvom svorkám.
Elektrická bezpečnosť prístroja je dosiahnutá len v prípade, že je kotol správne pripojený na účinné uzemnenie podľa platných noriem
o bezpečnosti zariadenia STN 33 2180.
Kotol sa pripojuje do jednofázovej elektrickej napájacej siete o 230 V s uzemnením pomocou trojžilového kábla, ktorý je súčasťou vyba-
venia kotla, pričom je nutné dodržať polaritu Fáza – Nula.
Pripojenie uskutočnite pomocou dvojpólového vypínača s otvorením kontaktov aspoň na 3 mm.
V prípade, že je treba vymeniť napájací kábel, použite harmonizovaný kábel „HAR H05 VV-F“ 3x0,75 mm
2
s maximálnym priemerom
8 mm.

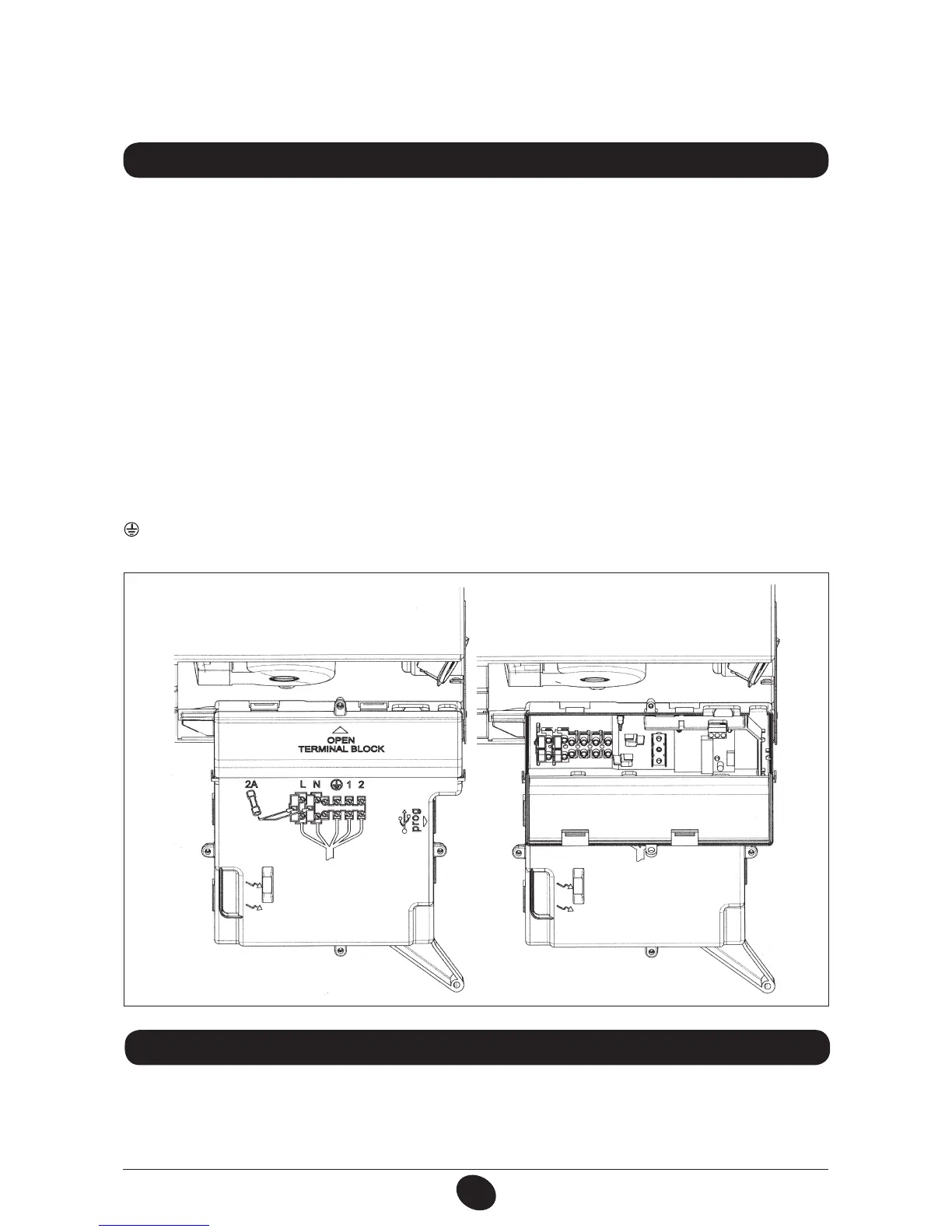

…Prístup k napájacej svorkovnici
• pomocou dvojpólového vypínača odpojte elektrické napájanie svorkovnice;
• odskrutkujte dve upevňovacie skrutky panela kotla;
• vyklopte ovládací panel
• odstránením poklopu sa dostanete k elektrickému pripojeniu (obrázok 9)
Poistky typu 2A sú umiestnené v napájacej svorkovnici (pri kontrole a/alebo výmene vytiahnite držiak poistky čiernej farby).
DÔLEŽITÉ: dodržujte polaritu napájania L (FÁZA) – N (NULA).
(L) = Fáza (hnedá)
(N) = Nula (svetlo modrá)
= Uzemnenie (žlto-zelená)
(2) = Kontakt priestorového termostatu
Obrázok 9
CG_2134 / 0904_2308
