71.07144.01 - SK
POKYNY PRE INŠTALATÉROV

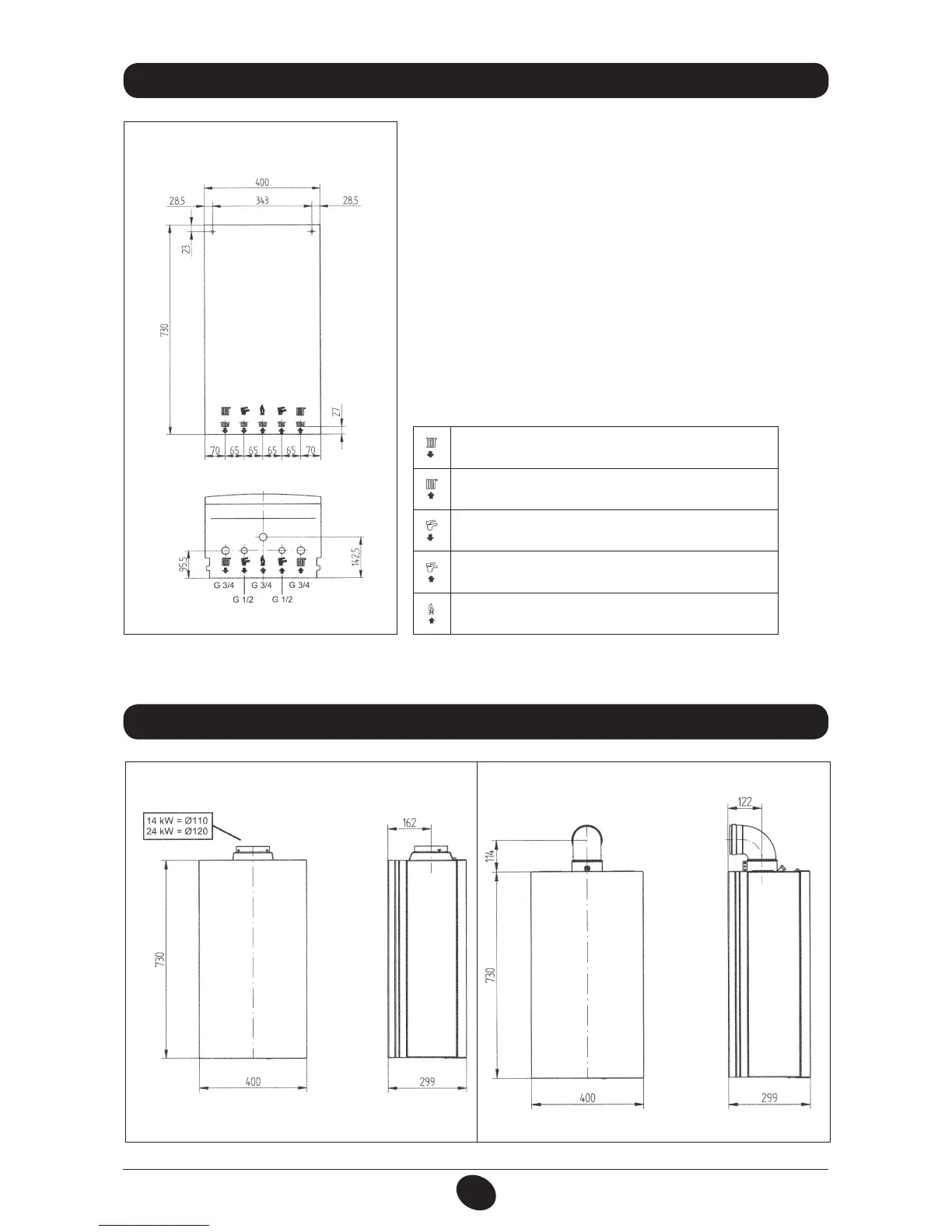

13. INSTALLAZIONE DELLA CALDAIA 14. INŠTALÁCIA KOTLA
14. DIMENSIONI CALDAIA 15. ROZMERY KOTLA
Upozornenie
Uťahujte opatrne hydraulické pripojenie na vsuvky kotla (maximálny zvierací prevod 30 Nm).
Obrázok 5
24 24 F
CG_2009 / 0912_1004
CG_2009 / 0912_1005
Po stanovení presného umiestnenia kotla, upevnite na stenu šablónu.
Pri inštalácii postupujte od pripojenia vody a plynu, ktoré sa nachádza na spodnej
časti šablóny.
Odporúčame nainštalovať na okruh vykurovania dva uzatváracie kohúty (na
výstupe a na vstupe) G3/4, dodávané na objednávku, ktoré, v prípade dôležitých
zásahov, umožňujú manipuláciu bez nutnosti vypustenia celého systému vykuro-
vania. V prípade už existujúcich systémov alebo v prípade výmen, odporúčame
okrem vyššie uvedeného inštalovať na spiatočke a na spodnej časti kotla tiež
vhodný lter na zachytávanie usadenín a nečistôt, ktoré sa môžu vyskytovať
i po vyčistení a časom by mohli poškodiť súčasti kotla. Nevhodný lter môže
spôsobiť značný odpor v hydraulickom systéme a tým zhoršiť popr. obmedziť
odovzdávanie tepla.
Po upevnení kotla na stenu vykonajte pripojenie oddymenia, ktoré je dodávané
ako príslušenstvo ku kotlu, podľa návodu v nasledujúcich kapitolách.
V prípade, že inštalujete kotol s odvodom spalín do komína – model 24, pripoje-
nie ku komínu vykonajte pomocou kovovej trubky odolnej voči dlhodobému
bežnému mechanickému namáhaniu, zvýšenej teplote, pôsobeniu spalín a jej
prípadným kondenzátom.
Obrázok 4
24 F 24
CG_2011 / 0912_1003
G”3/4 VSTUP DO KURENIA
G”3/4 SPIATOČKA OKRUHU KÚRENIA
G”1/2 VÝSTUP ZÁSOBNÍKU
G”1/2 VSTUP STUDENEJ UŽITKOVEJ VODY
G”3/4 VSTUP PLYNU DO KOTLA
