71.07144.01 - CS (CZ
POKYNY PRO INSTALATÉRY

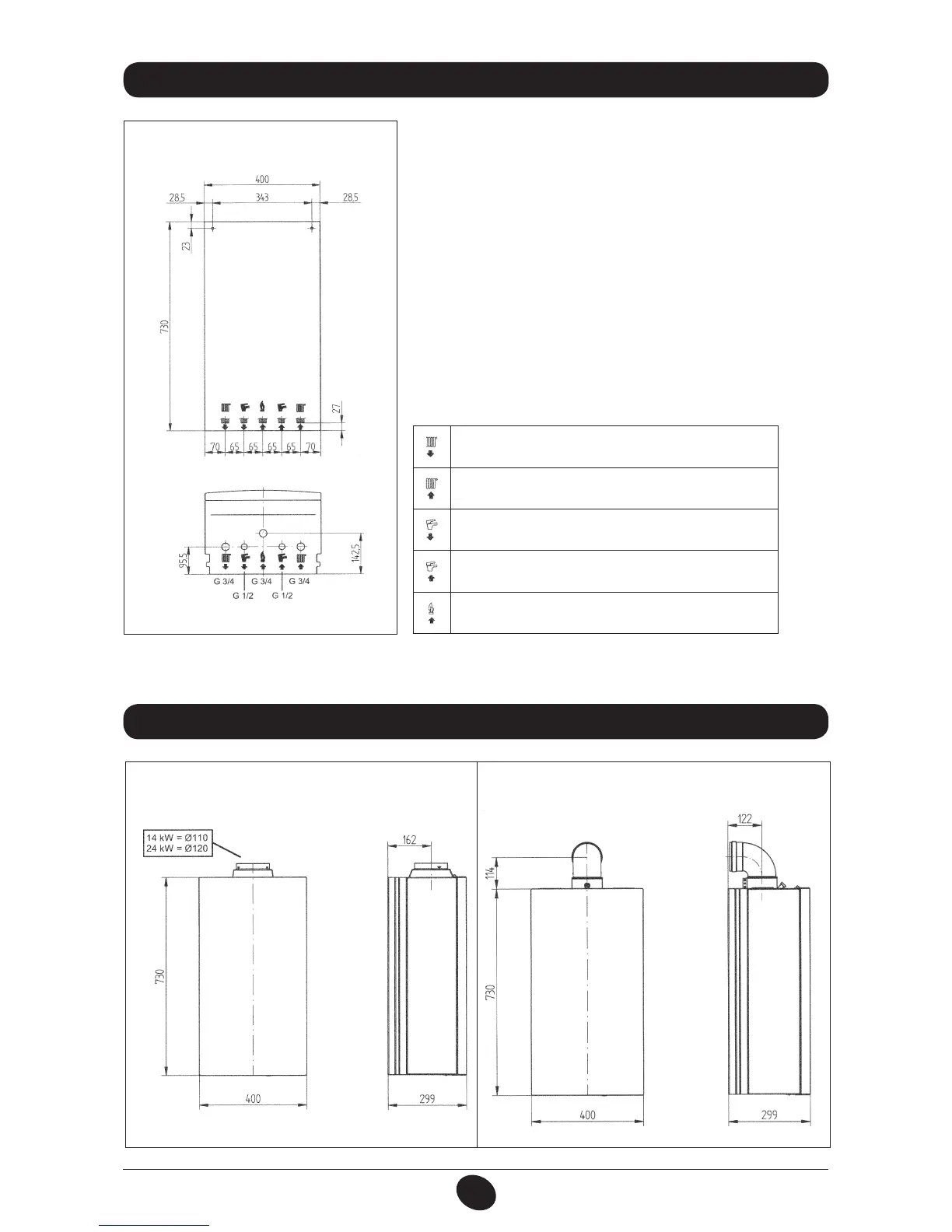

13. INSTALLAZIONE DELLA CALDAIA 14. INSTALACE KOTLE
14. DIMENSIONI CALDAIA 15. ROZMĚRY KOTLE
Obrázek 5
24 24 F
CG_2009 / 0912_1004
CG_2009 / 0912_1005
Po stanovení přesného umístění kotle, upevněte na zeď šablonu.
Při instalaci postupujte od připojení vody a plynu, které se nachází na spodní
části šablony.
Doporučujeme nainstalovat na okruh vytápění dva uzavírací kohouty (na vý-
stupu a na vstupu) G3/4, dodávané na objednávku, které, v případě důležitých
zásahů, umožňují manipulaci bez nutnosti vypuštění celého systému vytápění.
V případě již existujících systémů nebo v případě výměn, doporučujeme kromě
výše uvedeného instalovat na zpátečce a na spodní části kotle také vhodný ltr
na zachycování usazenin a nečistot, které se mohou vyskytovat i po vyčištění a
časem by mohly poškodit součásti kotle. Nevhodný ltr může způsobit značný
odpor v hydraulickém systému a tím zhoršit popř. zamezit předávání tepla.
Po upevnění kotle na zeď proveďte připojení odkouření, které je dodáváno jako
příslušenství ke kotli, podle návodu v následujících kapitolách.
V případě, že instalujete kotel s odtahem spalin do komína – model 24, připojení
ke komínu proveďte pomocí kovové trubky odolné vůči dlouhodobému běžnému
mechanickému namáhání, zvýšené teplotě, působení spalin a jejich případným
kondenzátům.
Obrázek 4
24 F 24
CG_2011 / 0912_1003
G”3/4 VSTUP DO TOPENÍ
G”3/4 ZPÁTEČKA Z TOPENÍ
G”1/2 VÝSTUP TUV
G”1/2 VSTUP STUDENÉ UŽ. VODY
G”3/4 VSTUP PLYNU
UPOZORNĚNÍ
Utahujte opatrně hydraulická připojení na vsuvky kotle (maximální svírací převod 30 Nm).
