4
71.07144.01 - IT
ISTRUZIONI DESTINATE ALL’UTENTE
Procedere come di seguito descritto per le corrette operazioni di accensione:
1) alimentare la caldaia elettricamente;
2) aprire il rubinetto del gas;
3) agire sul tasto ( ) e predisporre la caldaia in Estate ( ), Inverno ( ) o solo riscaldamento ( );
4) agire sui tasti (+/-) per regolare la temperatura del circuito di riscaldamento ( ) e dell’acqua calda sanitaria ( ) in
modo da accendere il bruciatore principale.
Quando la caldaia è accesa, sul display è visualizzato il simbolo ( ).
In posizione Estate ( ) il bruciatore principale risulterà acceso solo in caso di prelievo di acqua calda sanitaria.
AVVERTENZA
In fase di prima accensione, nché non viene scaricata l’aria contenuta nella tubazione del gas, si può vericare la non
accensione del bruciatore ed il conseguente blocco della caldaia. Si consiglia in questo caso di ripetere le operazioni di
accensione, no all’arrivo del gas al bruciatore, premere il tasto ( ), per almeno 2 secondi.
3. MESSA IN FUNZIONE DELLA CALDAIA
4. REGOLAZIONE DELLA TEMPERATURA AMBIENTE E DELL’ACQUA SANITARIA
L’impianto deve essere dotato di termostato ambiente (DPR 26 Agosto 1993 n° 412 articolo 7 comma 6) per il controllo
della temperatura nei locali. La regolazione della temperatura ambiente ( ) e dell’acqua calda in sanitario ( ) viene
effettuata agendo sui rispettivi tasti +/- (gura 1). L’accensione del bruciatore è visualizzata sul display con il simbolo (
) come descritto al paragrafo 3.1.
RISCALDAMENTO
Durante il funzionamento della caldaia in riscaldamento, sul display (gura 1) è visualizzato il simbolo ( ) intermittente
e la temperatura di mandata riscaldamento (°C).
SANITARIO
Durante il funzionamento della caldaia in sanitario, sul display (gura 1) è visualizzato il simbolo ( ) intermittente e la
temperatura di uscita dell’acqua calda sanitaria (°C).

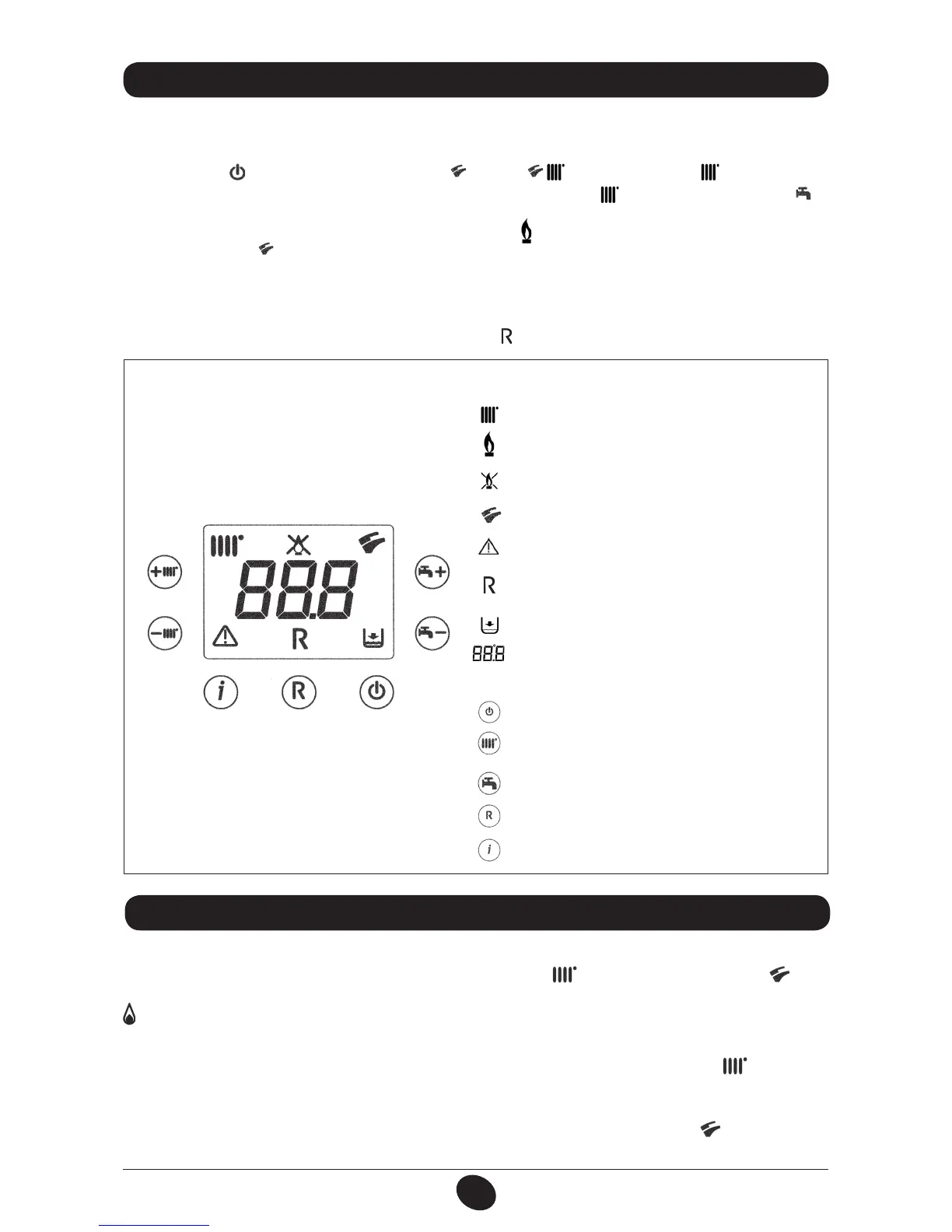

Figura 1
0905_2801
Funzionamento in riscaldamento
Presenza amma (bruciatore acceso)
Perdita amma (mancata accensione)
Funzionamento in sanitario
Anomalia generica
Mancanza acqua (Pressione impianto bassa)
Segnalazione numerica (Temperatura, cod. anomalia, etc.)
RESET
LEGENDA TASTI
LEGENDA SIMBOLI
Accensione / Spegnimento / Estate / Inverno
(+/-) : Regolazione temperatura di riscaldamento
(+/-) : Regolazione temperatura acqua sanitaria
Reset
Informazioni
