135
71.07144.01 - HU
A FELSZERELÉST VÉGZŐ SZAKEMBERNEK SZÓLÓ UTASÍTÁSOK
Az alábbiakban bemutatott és a kazánhoz kiegészítőként szállított
alkatrészek segítségével a kazán beszerelése könnyen és rugal-
masan elvégezhető. A kazán eredetileg egy koaxiális, függőleges,
vagy vízszintes kivezető-beszívó csőre történő bekötésre van
előkészítve. A kiegészítőként szállított duplikátor segítségével
elkülönített vezetékeket is lehet használni.
A beszereléshez kizárólag a gyártó által szállított alkatrészeket
szabad használni!
FIGYELMEZTETÉS: A fokozott működési biztonság eléréséhez
a füstelvezető csöveket a megfelelő rögzítő bilincsekkel erősen a
falra kell rögzíteni.

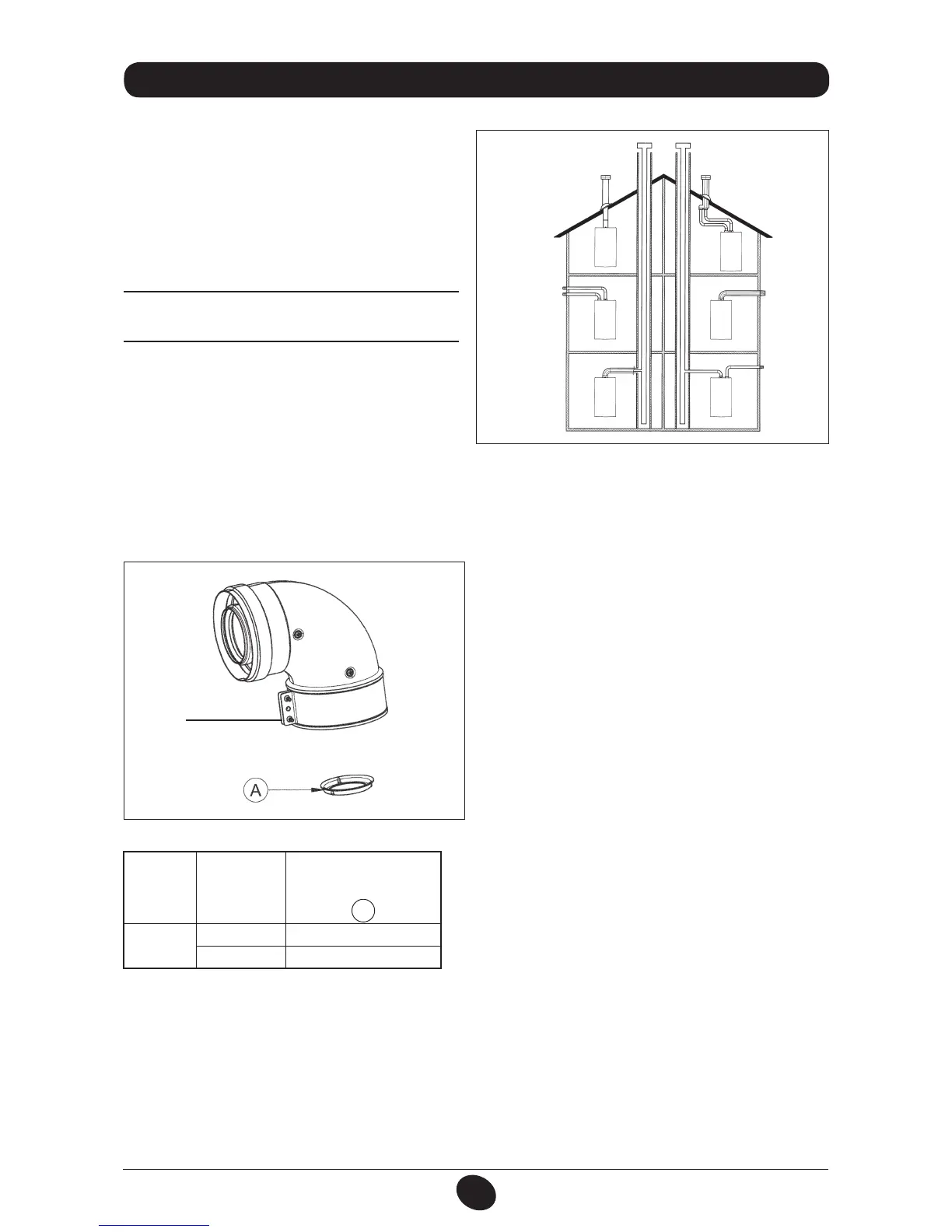

6. ábra
Ez a típusú cső lehetővé teszi az égéstermék kivezetését és az égést tápláló levegő beszívását úgy az épületen kívül, mint a LAS típusú fü-
stcsövekbe is. A 90°-os koaxiális könyök lehetővé teszi, hogy a kazánt a 360°-os elforgatási lehetőségnek köszönhetően bármilyen irányban
a kivezető-beszívó csőre lehessen kötni. Ezt a koaxiális vezeték vagy a 45°-os könyökelem kiegészítéseként is lehet alkalmazni.
7. ábra
Külső kivezetés esetén a kivezető-beszívó cső legalább 18 mm-re ki
kell álljon a falból, hogy fel lehessen helyezni és rögzíteni lehessen az
alumínium rozettát a vízbeszivárgás elkerülése végett.
Ezen csővezetékek kifelé történő minimális lejtési szögének 1 cm-nek
kell lennie a hosszúság minden méterére.
•
Egy 90°-os könyökelem beillesztése 1 méterrel csökkenti a
csővezeték teljes hosszúságát.
•
Egy 45°-os könyökelem beillesztése 0,5 méterrel csökkenti a
csővezeték teljes hosszúságát.
Az első 90°-os könyök nem számít bele a lehetséges maximális
hosszba.
Rögzítőbilincs A
KAZÁN
MODELL
Hosszúság
(m)
Kémény
SZŰKÍTŐ
A
24 F
0 ÷ 1
Igen
1 ÷ 5
Nem
