148
71.07144.01 - HU
A FELSZERELÉST VÉGZŐ SZAKEMBERNEK SZÓLÓ UTASÍTÁSOK
24 F

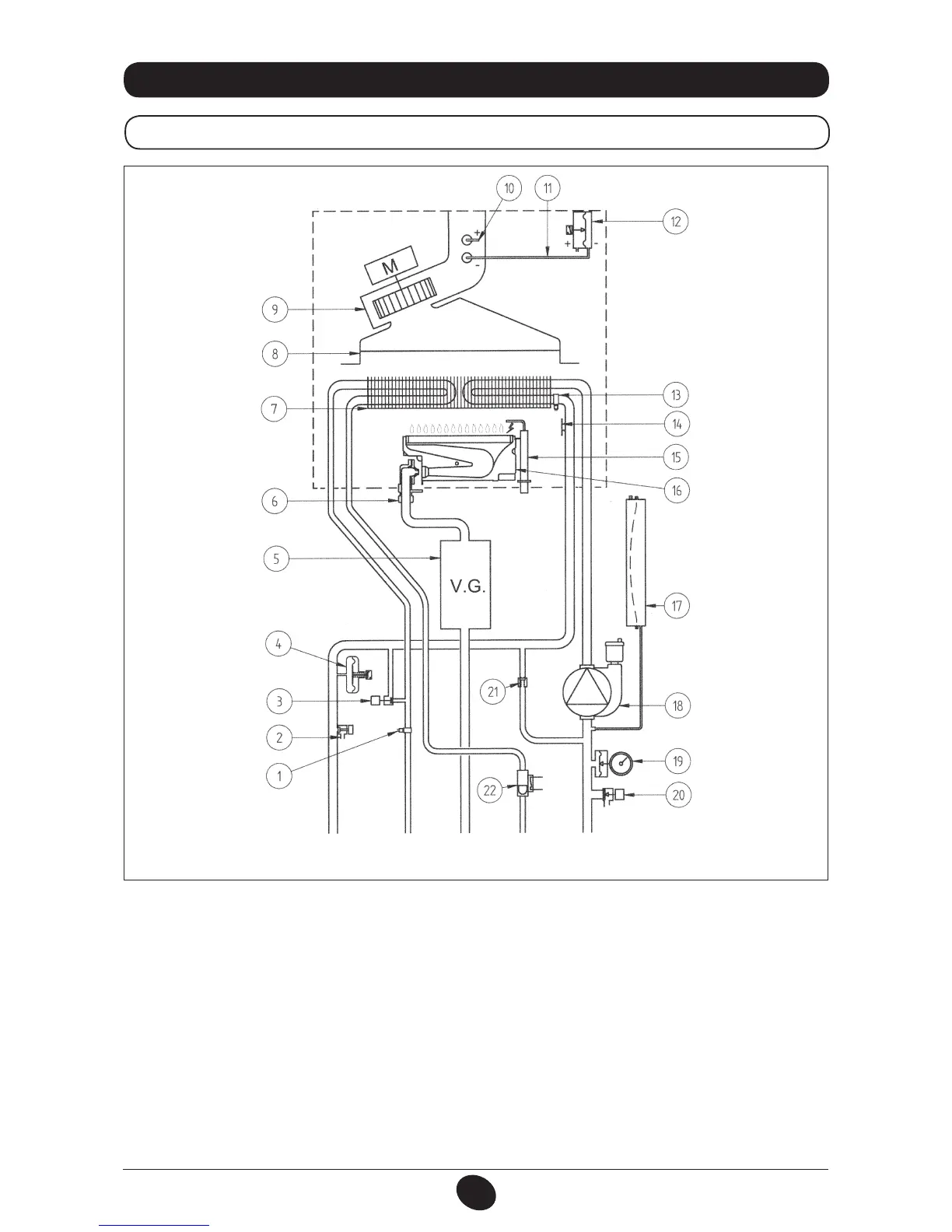

JELMAGYARÁZAT:
17. ábra
Fűtés odairány Használati
melegvíz
kimenet
Gáz Használati
melegvíz
bemenet
Fűtés visszairány
CG_2110 / 0902_0607
1 Használati víz NTC szonda
2 Kazán leeresztőcsap
3 Kazán feltöltő csap
4 Víz presszosztát
5 Gázszelep
6 Gázrámpa fúvókákkal
7 Víz-füst hőcserélő
8 Füstcső
9 Ventilátor
10 Pozitív nyomáscsatlakozó
11 Negatív nyomáscsatlakozó
12 Levegő presszosztát
13 Fűtés NTC szonda
14 Biztonsági termosztát
15 Gyújtó/lángőr elektróda
16 Égő
17 Tágulási tartály
18 Szivattyú légszeparátorral
19 Manométer
20 Biztonsági szelep
21 automatikus by-pass-on
22 Használati melegvíz elsőbbség érzékelő
