ISTRUZIONI DESTINATE ALL’INSTALLATORE

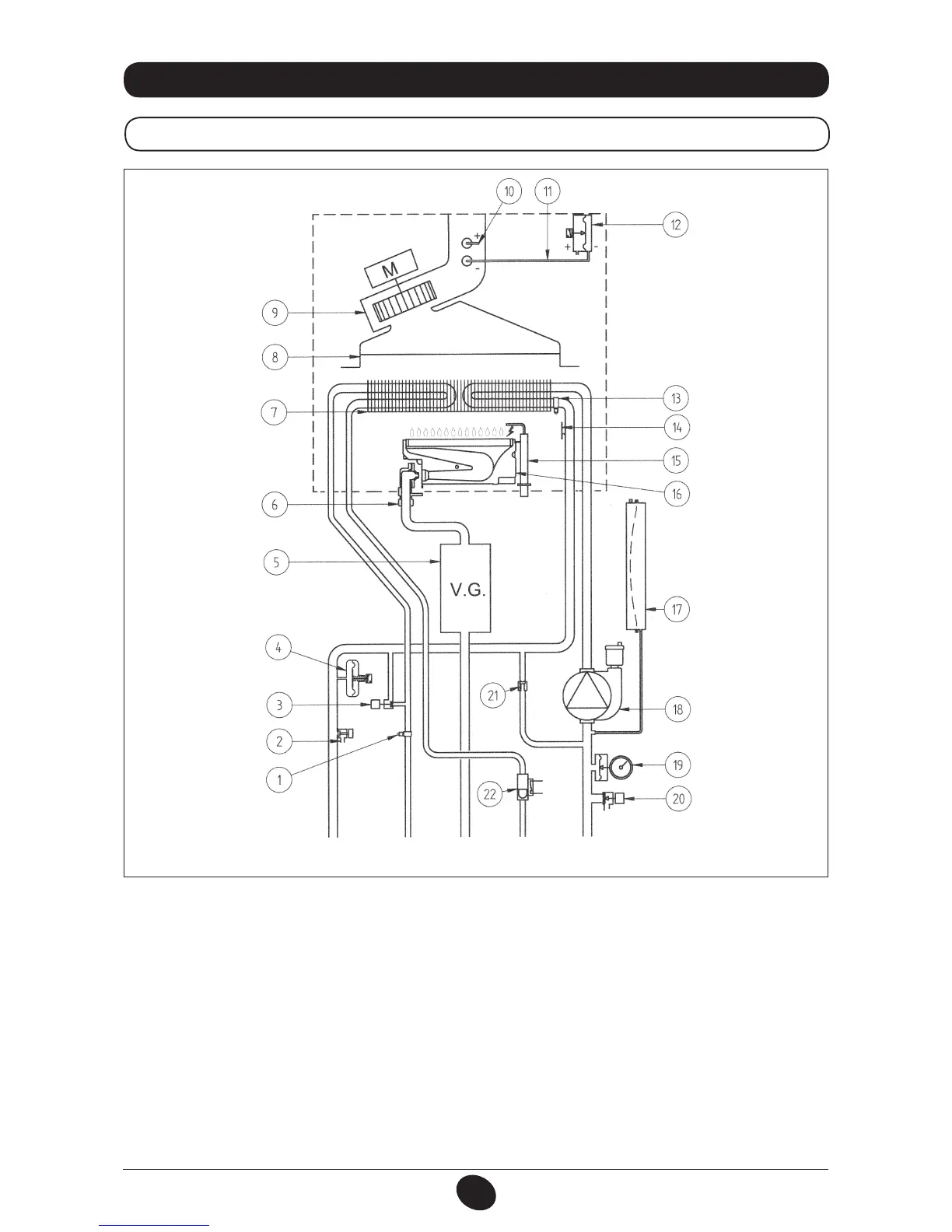

29. SCHEMA FUNZIONALE CIRCUITI
24 F
Figura 17
Mandata
riscaldamento
Uscita
sanitario
Gas Entrata
sanitario
Ritorno
riscaldamento
CG_2110 / 0902_0607
Legenda:
1 Sonda NTC sanitario
2 Rubinetto di scarico caldaia
3 Rubinetto caricamento caldaia
4 Pressostato idraulico
5 Valvola gas
6 Rampa gas con ugelli
7 Scambiatore acqua-fumi
8 Convogliatore fumi
9 Ventilatore
10 Presa di pressione positiva
11 Presa di pressione negativa
12 Pressostato aria
13 Sonda NTC riscaldamento
14 Termostato di sicurezza
15 Elettrodo di accensione/rilevazione amma
16 Bruciatore
17 Vaso espansione
18 Pompa con separatore d’aria
19 Manometro
20 Valvola di sicurezza
21 By-pass automatico
22 Sensore di precedenza sanitario
