POKYNY PRO INSTALATÉRY
16. INSTALACE POTRUBÍ ODTAHU SPALIN SÁNÍ
Kotel musí být instalován s nezbytným příslušenstvím (potrubím
pro přivádění spalovacího vzduchu a pro odvádění spalin).
K instalaci používejte výhradně příslušenství dodávané
výrobcem!
Instalace kotle je snadná a jednoduchá díky dodávanému
příslušenství, jehož popis je uveden v následujících částech to-
hoto návodu.
Kotel je z výroby přednastaven na připojení potrubí odtahu spalin
a sání koaxiálního typu, vertikálního nebo horizontálního. Pomocí
dělící sady je možné instalovat také dělené odkouření
UPOZORNĚNÍ: Pro vyšší bezpečnost provozu je nutné, aby bylo
vedení odtahu spalin dobře upevněno na zeď pomocí příslušných
svorek.

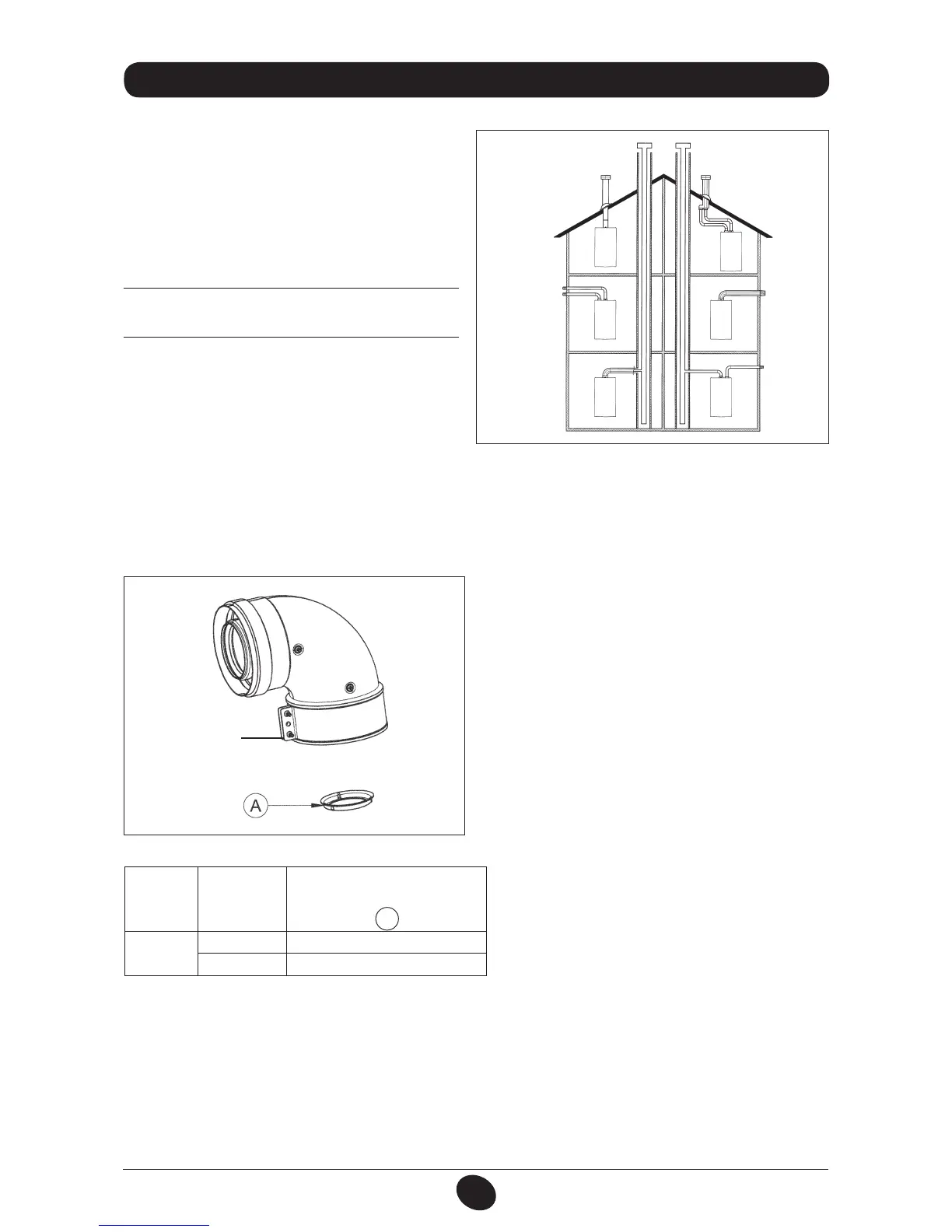

Obrázek 6
0503_0905/CG1638
… ODTAH SPALIN A SÁNÍ KOAXIÁLNÍ KONCENTRICKÉ
Tento typ umožňuje odtah spalin a sání spalovacího vzduchu jak vně budovy, tak v kouřovodu typu LAS.
Koaxiální koleno o 90° umožňuje připojit kotel k potrubí odtahu spalin – sání jakéhokoli směru díky možnosti rotace o 360°. Toto koleno
může být použito také jako přídavné koleno potrubí odtahu spalin, potrubí sání nebo s kolenem o 45°.
Obrázek 7
V případě, že je vedení odtahu spalin a sání vedeno vně budovy,
potrubí odtahu spalin - sání musí vystupovat ze zdi alespoň 18 mm,
aby bylo možné umístit růžici a utěsnit ji proti prosakování vody.
V případě, že nemůže být provedeno spádování vedení odtahu spa-
lin směrem ven z kotle 1 cm na metr délky, musí být namontován
kondenzační kus.
•
Při použití kolena o 90° se zkracuje celková délka vedení odtahu
spalin a sání o 1 metr.
•
Při použití kolena o 45° se zkracuje celková délka vedení odtahu
spalin a sání o 0,5 metru.
První koleno 90° není zahrnuto do výpočtu maximální délky
odkouření.
Spojka
CG_2117 / 0902_1801
Model
kotel
Délka (m)
použití clony na vedení odtahu
spalin
A
24 F
0 ÷ 1 Ano
1 ÷ 5 Ne
