6.7.11 Connection 1 combi–buffer + 1 direct zone + 1 mixing
zone + solar collectors

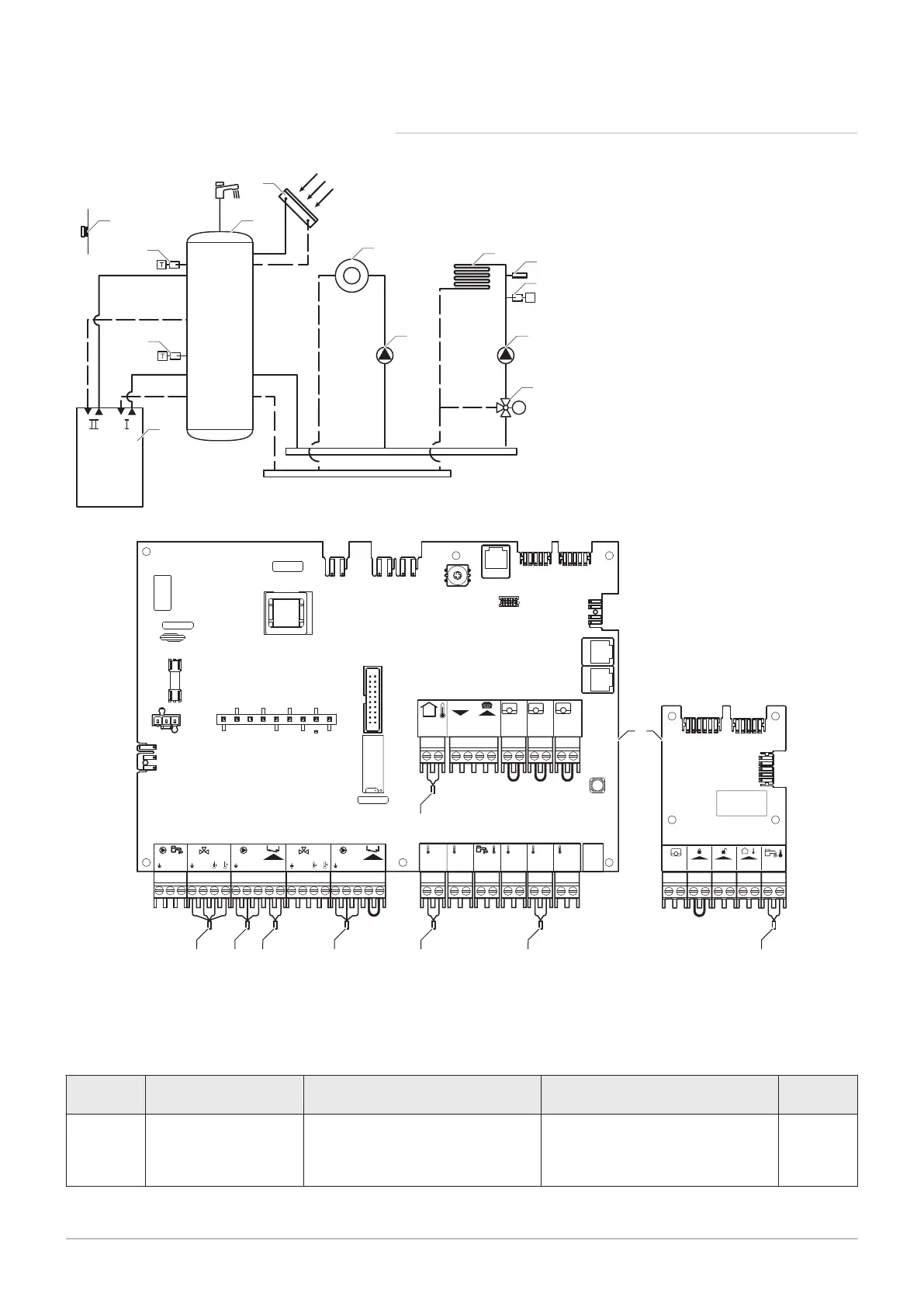

Fig.59 1 boiler + 1 combi–buffer + 1 direct zone + 1 mixing zone + solar collectors
R-Bus
Tout
BL
RL
Tdhw
CB-03
X131 X136
X4
X03
+TA-
TA
1 2 C B A
Tsyst Tsyst Tdhw Tflow Tflow Tflow
SCB-10
6.3A T
X12
X13
X15
S-BUS
X1
X9
X11
X2
X3
X4
X10
RS
SP
L-BUS
X14
X14
X5
X8
N L
B
N
N L
A
N
TS
N L
TS
R-Bus
T out
Status
R-Bus
R-Bus
1
C
23
4
+
0-10V
-
B
A
3
4
78
5
6
2
1
A
A
Boiler
B
Solar collectors
C
Combi-buffer tank with solar preheating
D
Direct zone - CircA1
E
Mixing zone - CircB1 (underfloor heating)
Tab.37 Installation Setup > SCB-10 > Pass.buff.tank 1sens > Parameters, counters, signals > Parameters
Code Display text Description Range Adjust
ment
BP001 Type Buffer Tank Type of buffer tank 0 = Disabled
1 = One sensor
2 = Two sensors
3 = Three sensors
1
