ISTRUZIONI DESTINATE ALL’INSTALLATORE
16. ALLACCIAMENTO ELETTRICO
17. COLLEGAMENTO DEL TERMOSTATO AMBIENTE
r BDDFEFSFBMMBNPSTFUUJFSBEJBMJNFOUB[JPOFàHVSBDPNFEFTDSJUUPBMDBQJUPMPQSFDFEFOUF
r UPHMJFSFJMQPOUJDFMMPQSFTFOUFTVJNPSTFUUJF
r JOUSPEVSSFJMDBWPBEVFàMJBUUSBWFSTPJMQBTTBDBWPFDPMMFHBSMPBRVFTUJEVFNPSTFUUJ
AVVERTENZA
In caso l’apparecchio sia collegato direttamente ad un impianto a pavimento deve essere previsto, a cura dell’instal-
latore, un termostato di protezione per la salvaguardia di quest’ultimo contro le sovratemperature.
La sicurezza elettrica dell’apparecchio è raggiunta soltanto quando lo stesso è correttamente colle ga to ad un efcace im-
pianto di messa a terra, e se guito come previsto dalle vigenti Norme di sicu rezza sugli impianti (DM 22 gennaio 2008, n.37).
La caldaia va collegata elettricamente ad una rete di alimentazione 230 V monofase + terra mediante il cavo a tre li in
dotazione rispettando la polarità LINEA - NEUTRO.
L’allacciamento dev’essere effettuato tramite un interruttore bipolare con apertura dei contatti di almeno 3 mm.
In casi di sostituzione del cavo di alimentazione dev’essere utilizzato un cavo armonizzato “HAR H05 VV-F” 3x0,75 mm
2
con diametro massimo di 8 mm.
Accesso alla morsettiera di alimentazione
r UPHMJFSFUFOTJPOFBMMBDBMEBJBNFEJBOUFMJOUFSSVUUPSFCJQPMBSF
r TWJUBSFMFEVFWJUJEJàTTBHHJPEFMQBOOFMMPDPNBOEJBMMBDBMEBJB
r SVPUBSFJMQBOOFMMPDPNBOEJ
r UPHMJFSFJMDPQFSDIJPFEBDDFEFSFBMMB[POBDPMMFHBNFOUJFMFUUSJDJàHVSB
I fusibili, del tipo rapido da 2A, sono incorporati nel la morsettiera di alimentazione (estrarre il por ta fu sibile colore nero per
il controllo e/o la sostituzione).
(L) = Linea (marrone)
(N) = Neutro (celeste)
= Terra (giallo-verde)
(1) (2) = Contatto per termostato ambiente
IMPORTANTE: rispettare la polarità in alimentazione L (LINEA) - N (NEUTRO).

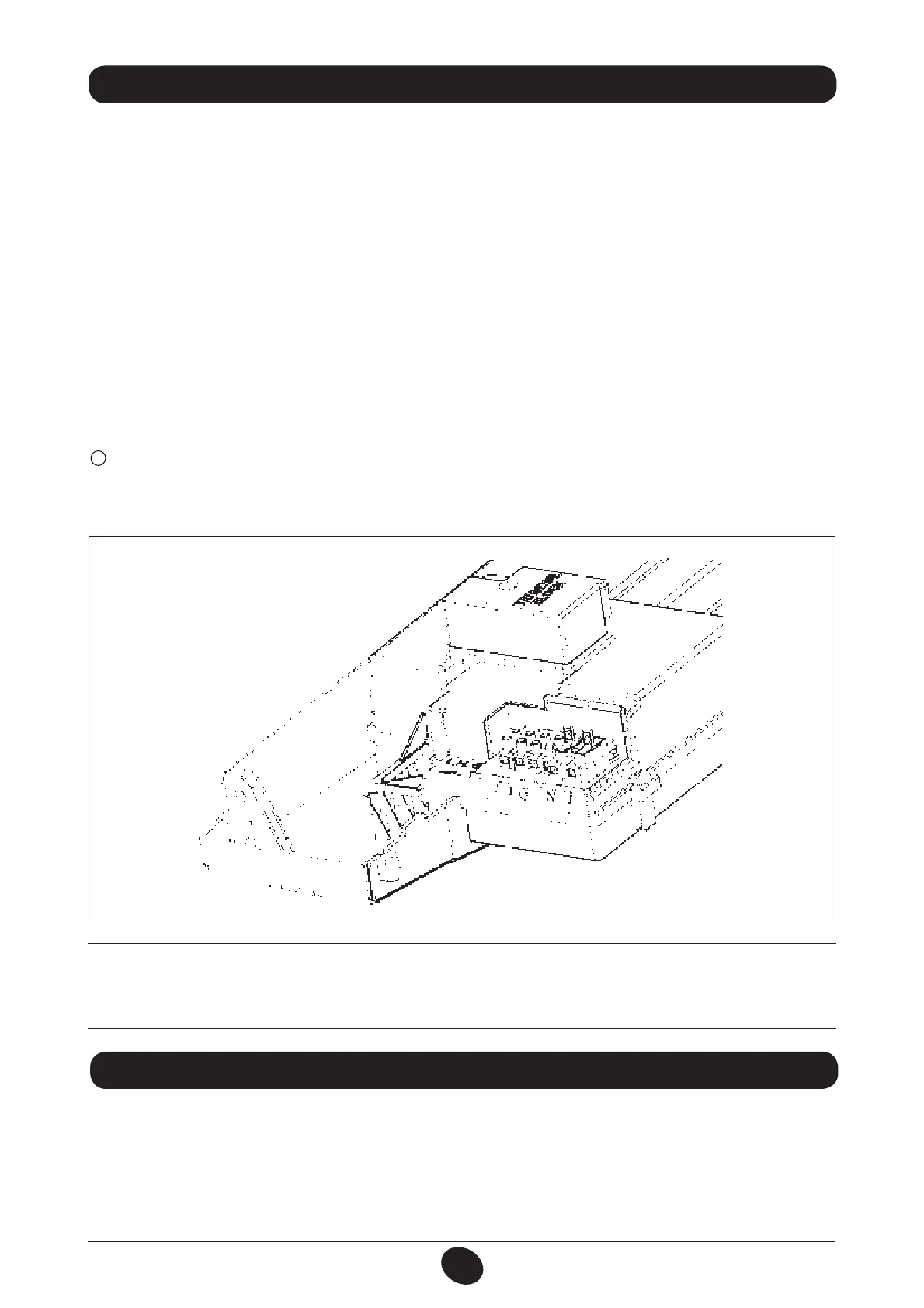

Figura 11
