28
7113868.01 - it
ISTRUZIONI DESTINATE ALL’INSTALLATORE

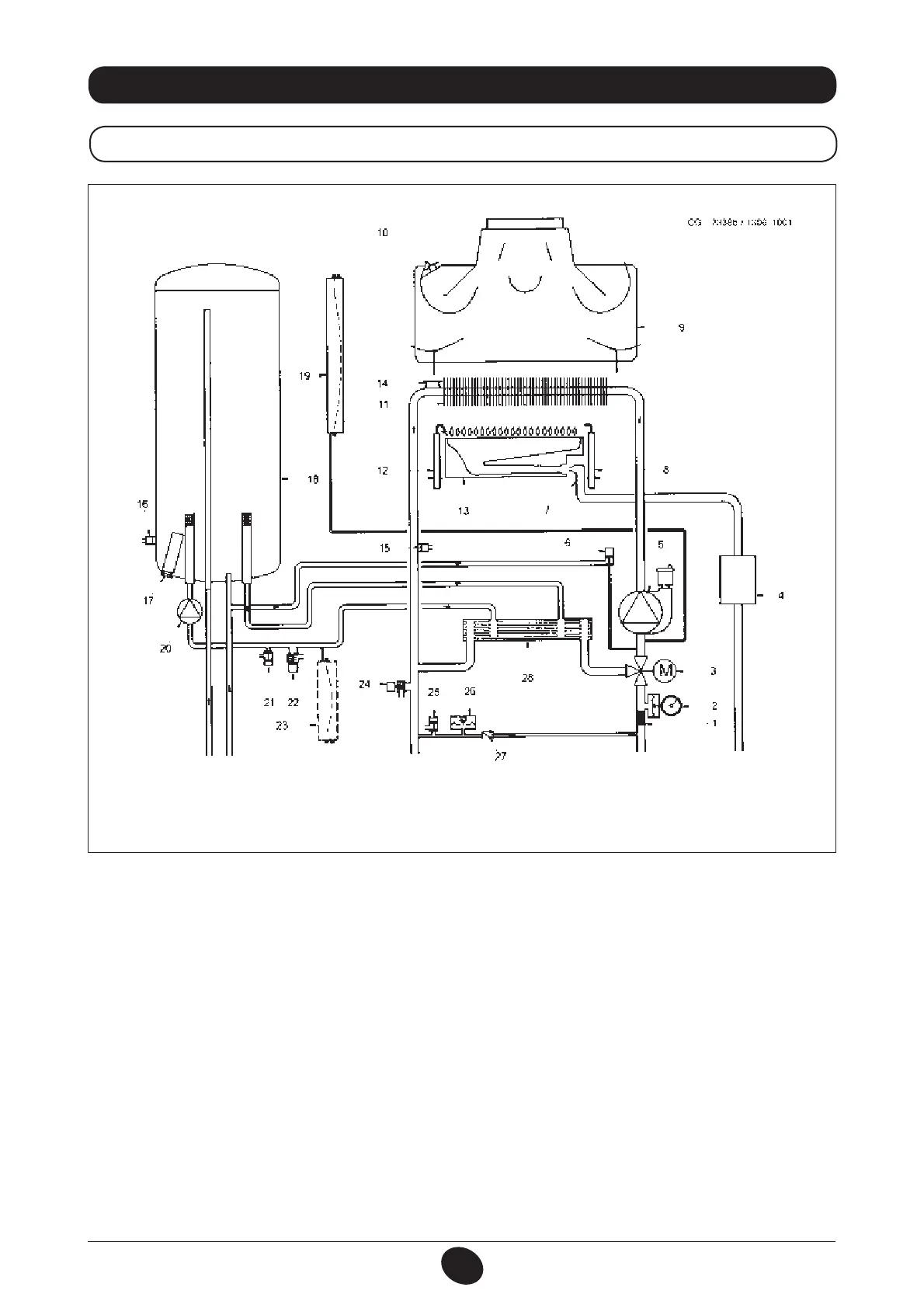

35. SCHEMA FUNZIONALE CIRCUITI
240 i - 280 i
1 ltro riscaldamento
2 manometro
3
valvola 3 vie motorizzata
4 valvola gas
5 pompa circuito riscaldamento con degasatore
6 rubinetto di caricamento caldaia
7 rampa gas con ugelli
8 elettrodo rilevazione amma
9 convogliatore fumi
10 termostato fumi
11 scambiatore acqua-fumi
12 elettrodo accensione amma
13 bruciatore
14 termostato di sicurezza
15 sonda NTC riscaldamento
16 sonda NTC sanitario
17 anodo sacricale
18 bollitore
19 vaso espansione circuito riscaldamento
20 pompa circuito sanitario
21 rubinetto di scarico bollitore
22 valvola di sicurezza circuito sanitario
23 vaso espansione circuito sanitario (accessorio)
24 valvola di sicurezza di caldaia
25 rubinetto di scarico caldaia
26 pressostato idraulico
27 valvola di ritegno su by-pass automatico
28 scambiatore a piastre
Legenda:
Figura 21
uscita
sanitario
entrata
sanitario
mandata
riscaldamento
ritorno
riscaldamento
entrata
gas
