7113868.01 - sk
POKYNY URČENÉ PRACOVNÍKOVI VYKONÁVAJÚCEMU INŠTALÁCIU
213

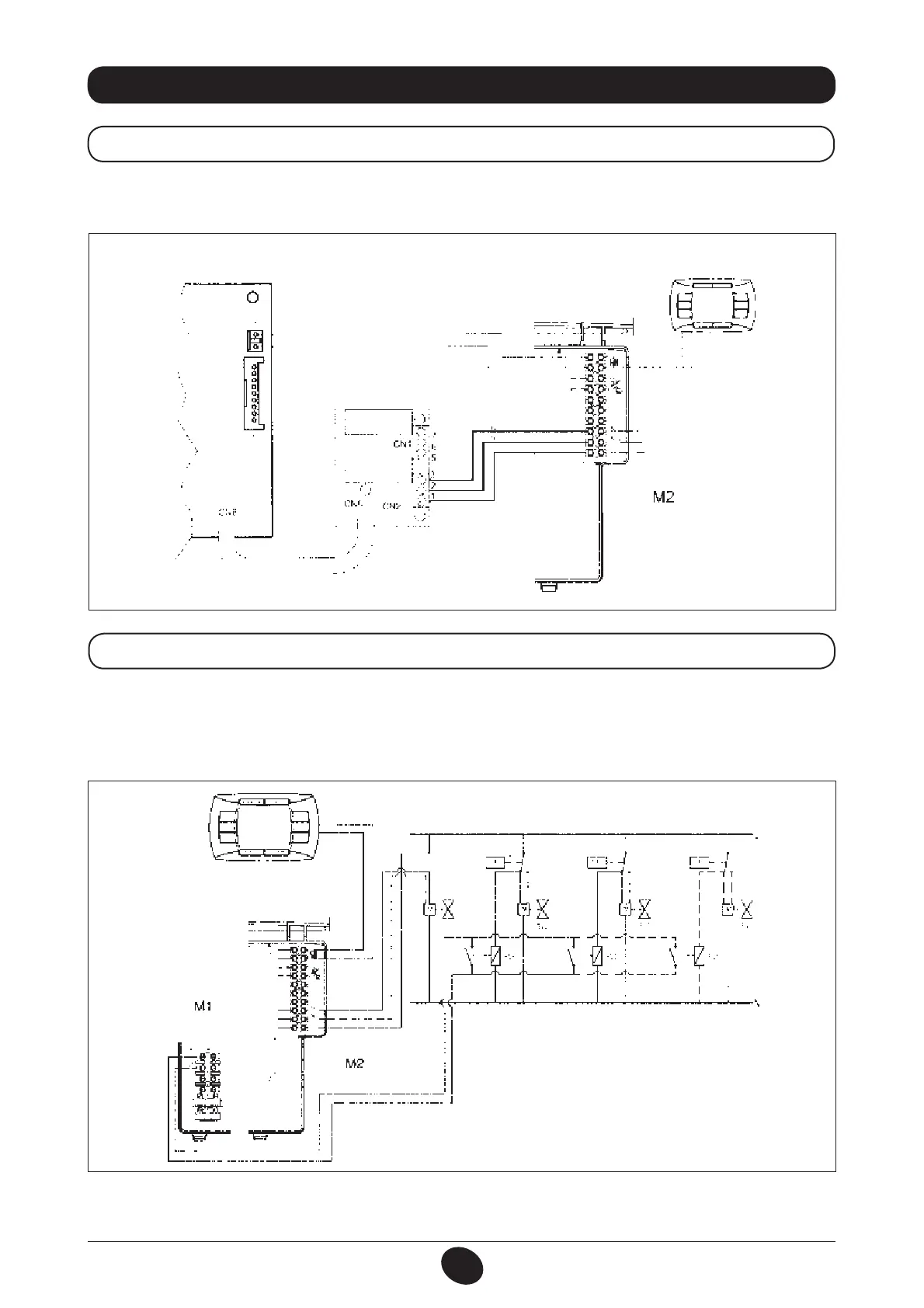

29. ELEKTRICKÉ ZAPOJENIE Z ZARIADENIU SO ZÓNAMI
29.1 ZAPOJENIE KARTY RELÉ
Kontakt príslušný požiadavke na činnosť zón, ktoré nie sú ovládané diaľkovým ovládačom, musí byť zapojený paralelne a zapojený k
svorkám 1-2 “TA” svorkovnice M1.
Treba vybrať mostík.
Zóna ovládaná diaľkovým ovládačom je riadená elektroventilom zóny 1, ako je zobrazené na obrázku 19.
29.2 ZAPOJENIE ZÓN
DÔLEŽITÉ UPOZORNENIE: zabezpečte, že parameter F04 = 2 (ako nastavenie z výroby - odsek 20).
Pre vonkajšie pomocné ovládače je k dispozícii jedno relé. Pripojte svorky 1-2-3 konektoru CN1 nachádzajúcom sa na karte relé k
príslušným svorkám 10-9-8 svorkovnice M2.
Obrázok 18
RELÉ 2
RELÉ
1
KARTA RELÉ
CG_1840 7 1102_1704
KARTA KOTLA
Obrázok 19
ZÓNA 1
(AVS 77)
Elektroventil
ZÓNA 1
ZÓNA 1
(DIAĽKOVÁ KONTROLA)
ZÓNA 2
PRIESTOROVÝ TERMOSTAT
ZÓNA 3
PRIESTOROVÝ TERMOSTAT
ZÓNA N
PRIESTOROVÝ TERMOSTAT
CG_1825 / 1102_1705
