ISTRUZIONI DESTINATE ALL’INSTALLATORE

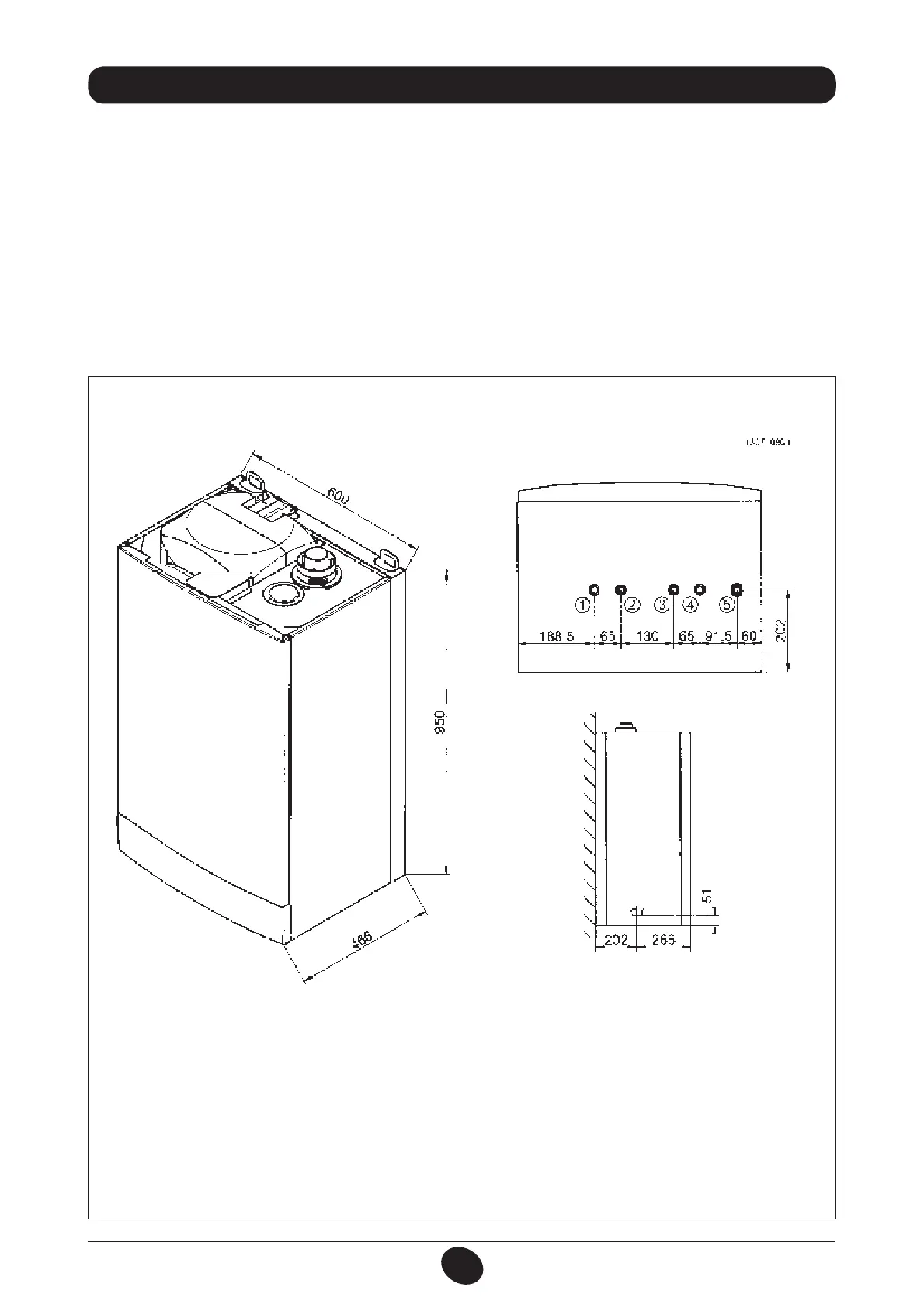

Figura 5
1: mandata riscaldamento G 3/4”
2: uscita acqua calda sanitaria G 1/2”
3: entrata acqua fredda sanitaria G 1/2”
4: ritorno impianto di riscaldamento G 3/4”
5: entrata gas alla caldaia G 3/4”
13. DIMA PER IL FISSAGGIO DELLA CALDAIA ALLA PARETE
Determinata l’esatta ubicazione della caldaia ssare la dima alla parete.
Eseguire la posa in opera dell’impianto partendo dalla posizione degli attacchi idrici e gas presenti nella traversa inferiore
della dima stessa.
E’ consigliabile installare, sul circuito di riscaldamento, due rubinetti d’intercettazione (mandata e ritorno) G3/4, disponibili
a richiesta, che permettono, in caso d’interventi importanti, di operare sen za dover svuotare tutto l’impianto di riscalda-
mento.
Nel caso di impianti già esistenti e nel caso di sostituzioni è consigliabile, oltre a quanto citato, prevedere sul ritorno alla
caldaia ed in basso un vaso di decantazione destinato a raccogliere i depositi o scorie presenti anche dopo il lavaggio e che
nel tempo possono essere messi in circolazione.
Fissata la caldaia alla parete effettuare il collegamento ai condotti di scarico e aspirazione, forniti come accessori, come
descritto nei successivi capitoli.
In caso d’installazione delle caldaie a tiraggio naturale, effettuare il collegamento al camino mediante un tubo metallico
resistente nel tempo alle normali sollecitazioni meccaniche, al calore ed all’azione dei prodotti di combustione e delle loro
eventuali condense.
