ISTRUZIONI DESTINATE ALL’INSTALLATORE

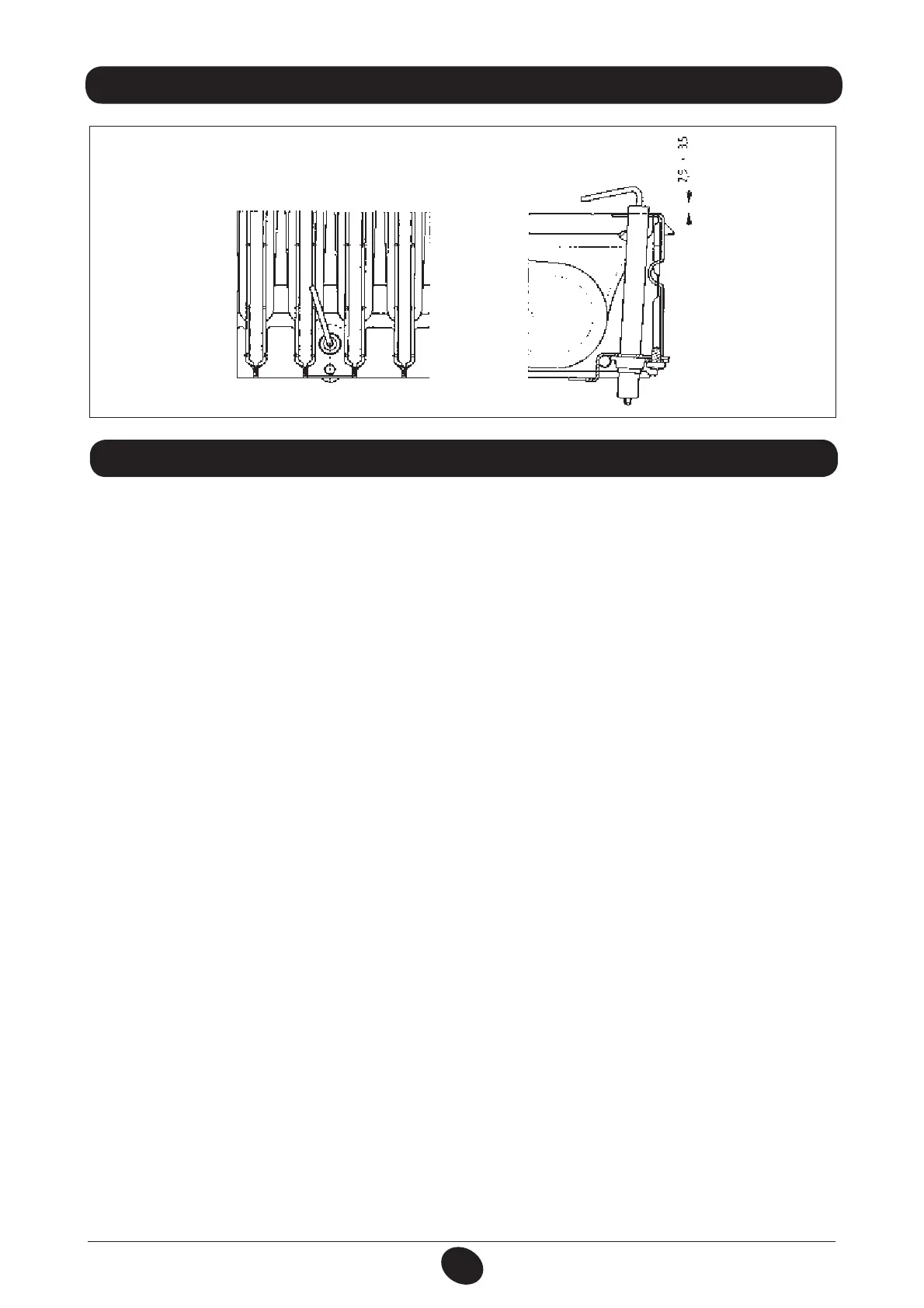

22. POSIZIONAMENTO ELETTRODO DI ACCENSIONE E RIVELAZIONE DI FIAMMA
Figura 14
9912070100
Per la misura in opera del rendimento di combustione e dell’igienicità dei prodotti di combustione, come disposto dal DPR
26 Agosto 1993 n° 412, i modelli di caldaia a usso forzato sono dotati di due prese situate sul raccordo concentrico e
destinate a tale uso specico.
Una presa è collegata al circuito scarico dei fumi mediante la quale è possibile rilevare l’igienicità dei prodotti della com-
bustione ed il rendimento di combustione.
L’altra è collegata al circuito di aspirazione dell’aria comburente nella quale è possibile vericare l’eventuale ricircolo dei
prodotti della combustione nel caso di condotti coassiali.
Nella presa collegata al circuito dei fumi possono essere rilevati i seguenti parametri:
r UFNQFSBUVSBEFJQSPEPUUJEFMMBDPNCVTUJPOF
r DPODFOUSB[JPOFEJPTTJHFOP0
2
) od in alternativa di anidride carbonica (CO
2
r DPODFOUSB[JPOFEJPTTJEPEJDBSCPOJP$0
La temperatura dell’aria comburente deve essere rilevata nella presa collegata al circuito di aspirazione dell’aria presente sul
raccordo concentrico.
Per i modelli di caldaie a tiraggio naturale è necessario realizzare un foro sul condotto di scarico dei fumi ad una distanza
dalla caldaia di 2 volte il diametro interno del condotto stesso.
Mediante tale foro possono essere rilevati i seguenti parametri:
r UFNQFSBUVSBEFJQSPEPUUJEFMMBDPNCVTUJPOF
r DPODFOUSB[JPOFEJPTTJHFOP0
2
) od in alternativa di anidride carbonica (CO
2
r DPODFOUSB[JPOFEJPTTJEPEJDBSCPOJP$0
La misurazione della temperatura dell’aria comburente deve essere effettuata nei pressi dell’ingresso dell’aria nella caldaia.
Il foro, che deve essere realizzato dal responsabile dell’impianto in occasione della prima messa in servizio, deve essere
chiuso in modo da garantire la tenuta del condotto di evacuazione dei prodotti della combustione durante il normale
funzionamento.
23. VERIFICA DEI PARAMETRI DI COMBUSTIONE
