POKYNY URČENÉ PRACOVNÍKOVI VYKONÁVAJÚCEMU INŠTALÁCIU
197

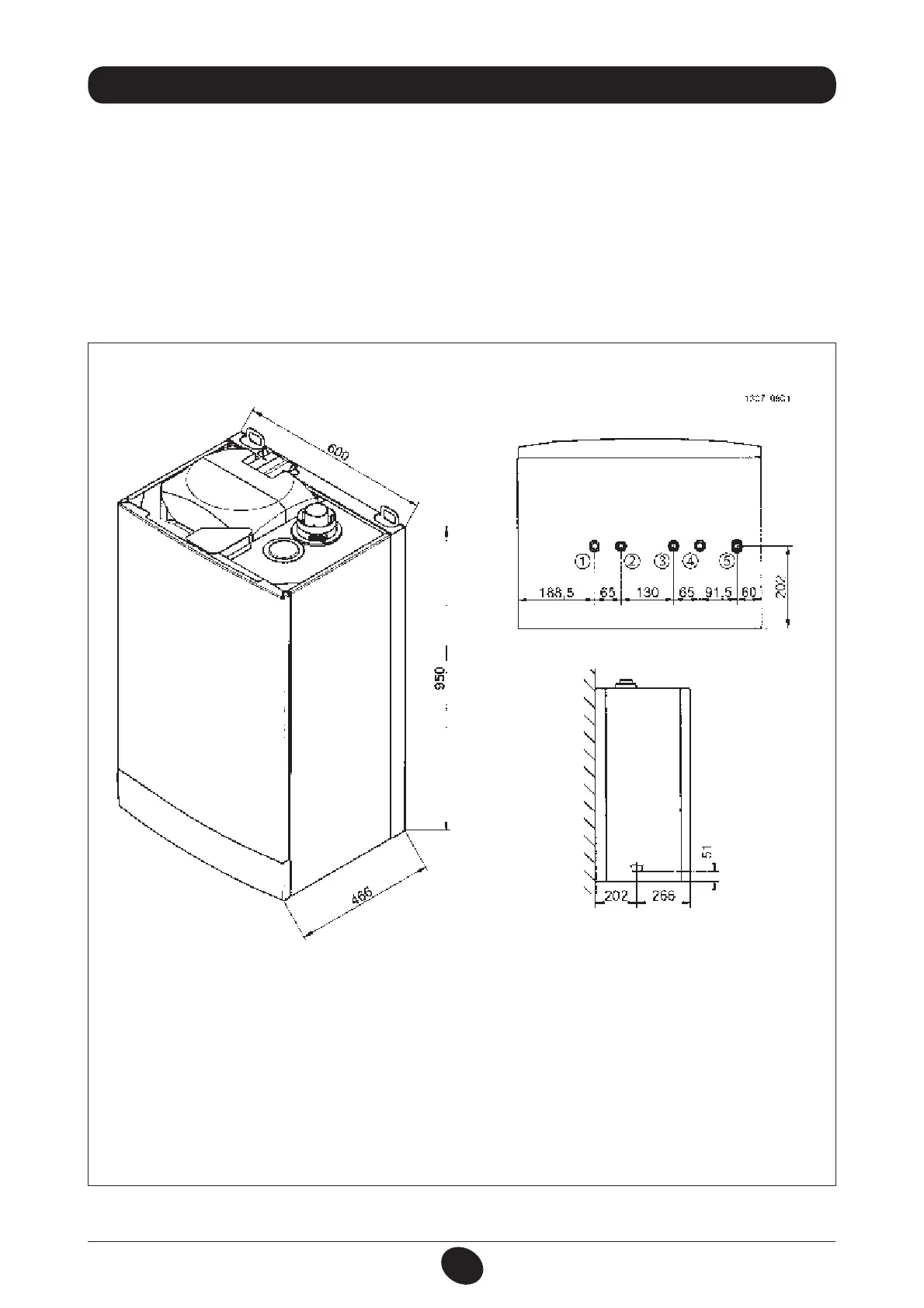

Obrázok 5
13. ŠABLÓNA PRE UPEVNENIE KOTLA NA STENU
Po určení, kde bude kotol umiestnený, upevnite na stenu šablónu.
Urobte prípojky k zariadeniu, začnite od umiestnenia vodovodných a plynových prípojok nachádzajúcich sa na spodnej priečnej línii
samotnej šablóny.
Odporúčame vám nainštalovať na okruh vykurovania dva záchytné kohútiky (na vstupe a na spätnom toku) G3/4, ktoré dostanete po
vyžiadaní a ktoré v prípade veľkých zásahov umožnia pracovať bez toho, že by sa muselo vyprázdniť celé vykurovacie zariadenie.
V prípade už existujúcich zariadení a v prípade výmeny vám odporúčame, okrem už uvedeného, zabezpečiť na spätnom toku do kotla, v
spodnej časti, dekantačnú nádobu, určenú na zachytávanie usadenínalebo nečistôt prítomných aj po premytí zariadenia, ktoré by sa po
čase mohli dostať do okruhu.
Po upevnení kotla na stenu urobte prípojky k odvodným a nasávacím rúrkam, ktoré sa dodávajú ako príslušenstvo, postupujte podľa
pokynov v nasledujúcich kapitolách.
V prípade inštalácie kotlov s prirodzeným ťahom vykonajte zapojenie ku komínu prostredníctvom kovovej rúrky, ktorá bude dlhodobo
odolná voči mechanickým zaťaženiam, teplu a pôsobeniu spalín a prípadným produktom kondenzácie.
1: prívod vykurovania G 3/4”
2: výstup teplej vody okruhu G 1/2”
3: vstup studenej vody okruhu G 1/2”
4: spätný chod vykurovacieho systému G 3/4”
5: vstup plynu do kotla G 3/4”
