7113868.01 - sk
POKYNY URČENÉ PRACOVNÍKOVI VYKONÁVAJÚCEMU INŠTALÁCIU
216

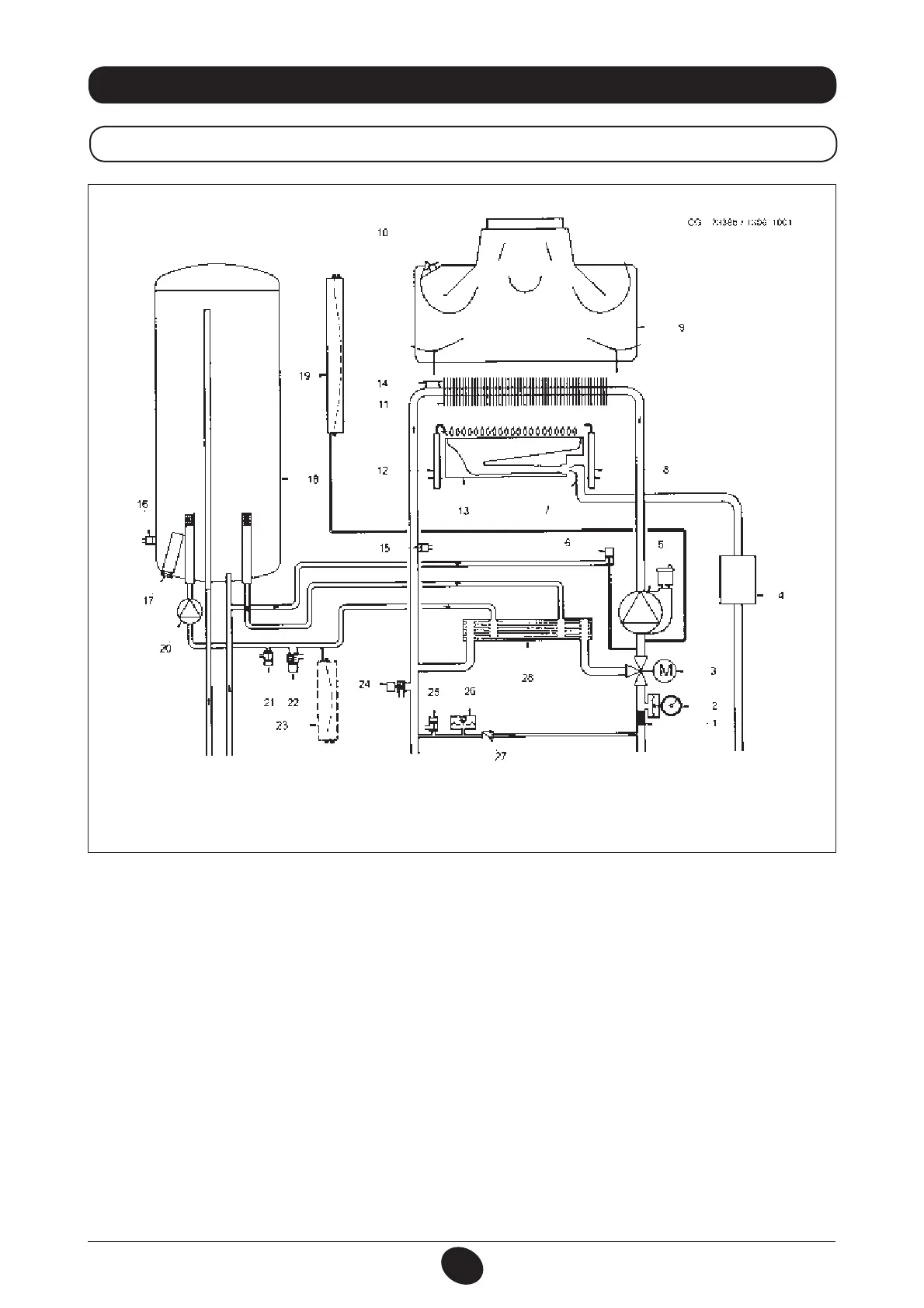

35. FUNKČNÁ SCHÉMA OKRUHOV
240 i 280 i
Popis:
Obrázok 21
výstup
TÚV
vstup
TÚV
prívod vykurovanie spätný tok
vykurovanie
vstup plyn
1 lter vykurovania
2 manometer
3 trojcestný motorizovaný ventil
4 plynový ventil
5 čerpadlo vykurovacieho okruhu s odplyňovacím
zariadením
6 napúšťací kohútik kotla
7 plošinka s plynovými dýzami
8 elektróda zachytenia plameňa
9 zberač spalín
10 termostat dymov
11 výmenník voda-dym
12 elektróda zapaľovania plameňa
13 horák
14 bezpečnostný termostat
15 sonda NTC vykurovania
16 sonda NTC TÚV
17 obetná anóda
18 ohrievač vody
19 expanzná nádoba vykurovacieho okruhu
20 čerpadlo okruhu TÚV
21 vypúšťací ventil bojlera
22 bezpečnostný ventil okruhu TÚV
23 expanzná nádoba okruhu TÚV (príslušenstvo)
24 bezpečnostný ventil kotla
25 vypúšťací kohútik kotla
26 hydraulický merač prietoku
27 spätný ventil na automatickom by-passe
28 doskový výmenník
