POKYNY PRO INSTALATÉRY
16. ELEKTRICKÉ PŘIPOJENÍ
17. PŘIPOJENÍ PROSTOROVÉHO TERMOSTATU
t QʭJTUVQUFLOBQÈKFDÓTWPSLPWOJDJPCSÈ[FLEMFQPQJTVWQʭFEDIÈ[FKÓDÓLBQJUPMF
t WZUÈIOʏUFNʹTUFLLUFSâTFOBDIÈ[ÓOBTWPSLÈDIB
t QSPUÈIOʏUFEWPVäJMPWâWPEJʊTLS[QSʹDIPELVBQʭJQPKUFIPLUʏNUPEWʏNBTWPSLÈN
UPOZORNĚNÍ
V případě, že je kotel napojen přímo na systém podlahového vytápění, musí odpovědný pracovník zajistit instalaci bezpečnostního ter-
mostatu přehřátí
.
Elektrická bezpečnost přístroje je dosažena pouze v případě, že je kotel správně připojen na účinné uzemnění podle platných norem o
bezpečnosti zařízení ČSN 332180.
Kotel se připojuje do jednofázové elektrické napájecí sítě o 230 V s uzemněním pomocí trojžilového kabelu, který je součástí vybavení
kotle, přičemž je nutné dodržet polaritu Fáze – Nula.
Připojení proveďte pomocí dvoupólového vypínače s otevřením kontaktů alespoň na 3 mm.
V případě, že je potřeba vyměnit napájecí kabel, použijte harmonizovaný kabel “HAR H05 VV-F” 3x0,75 mm2 s maximálním průměrem
8 mm.
…Přístup k napájecí svorkovnici M1
t QPNPDÓEWPVQØMPWÏIPWZQÓOBʊFQʭFSVÝUFOBQʏUÓ
t PEÝSPVCVKUFEWBVQFWʥPWBDÓÝSPVCZQBOFMVLPUMF
t WZLMPQUFPWMÈEBDÓQBOFM
t PETUSBOʏOÓNQPLMPQVTFEPTUBOFUFLFMFLUSJDLÏNV[BQPKFOÓPCSÈ[FL
Pojistky typu 2A jsou umístěna v napájecí svorkovnici (při kontrole a nebo výměně vytáhněte držák pojistky černé barvy).
(L) = DŮLEŽITÉ (hnědá)
(N) = NULA (světle modrá)
= UZEMNĚNÍ (žluto-zelená)
(1) (2) = Kontakt prostorového termostatu
DŮLEŽITÉ: dodržujte polaritu napájení L (FÁZE) – N (NULA).

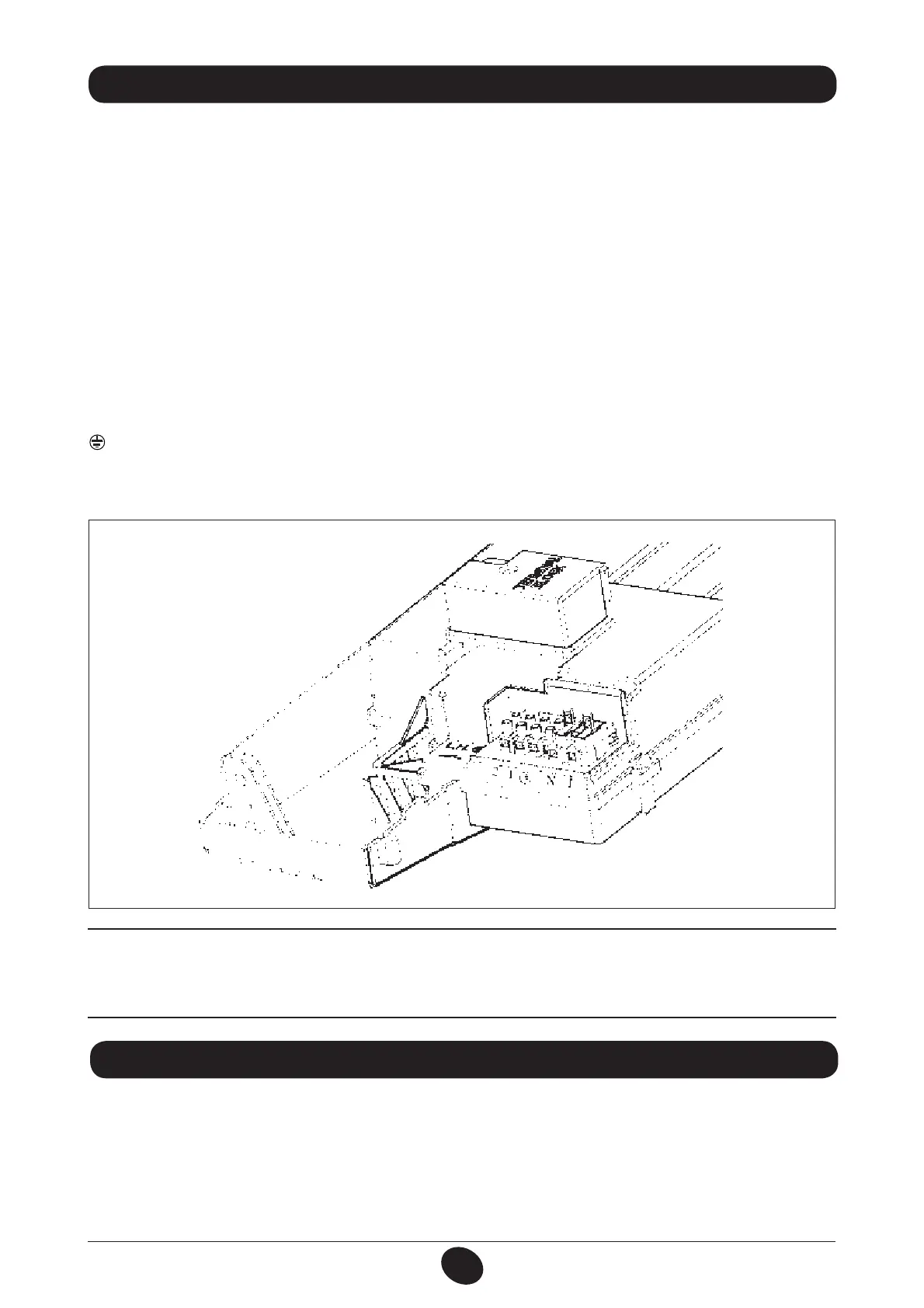

obrázek 11
CG_1853 / 1011_2503
