UTASÍTÁSOK A SZERELO RÉSZÉRE
90

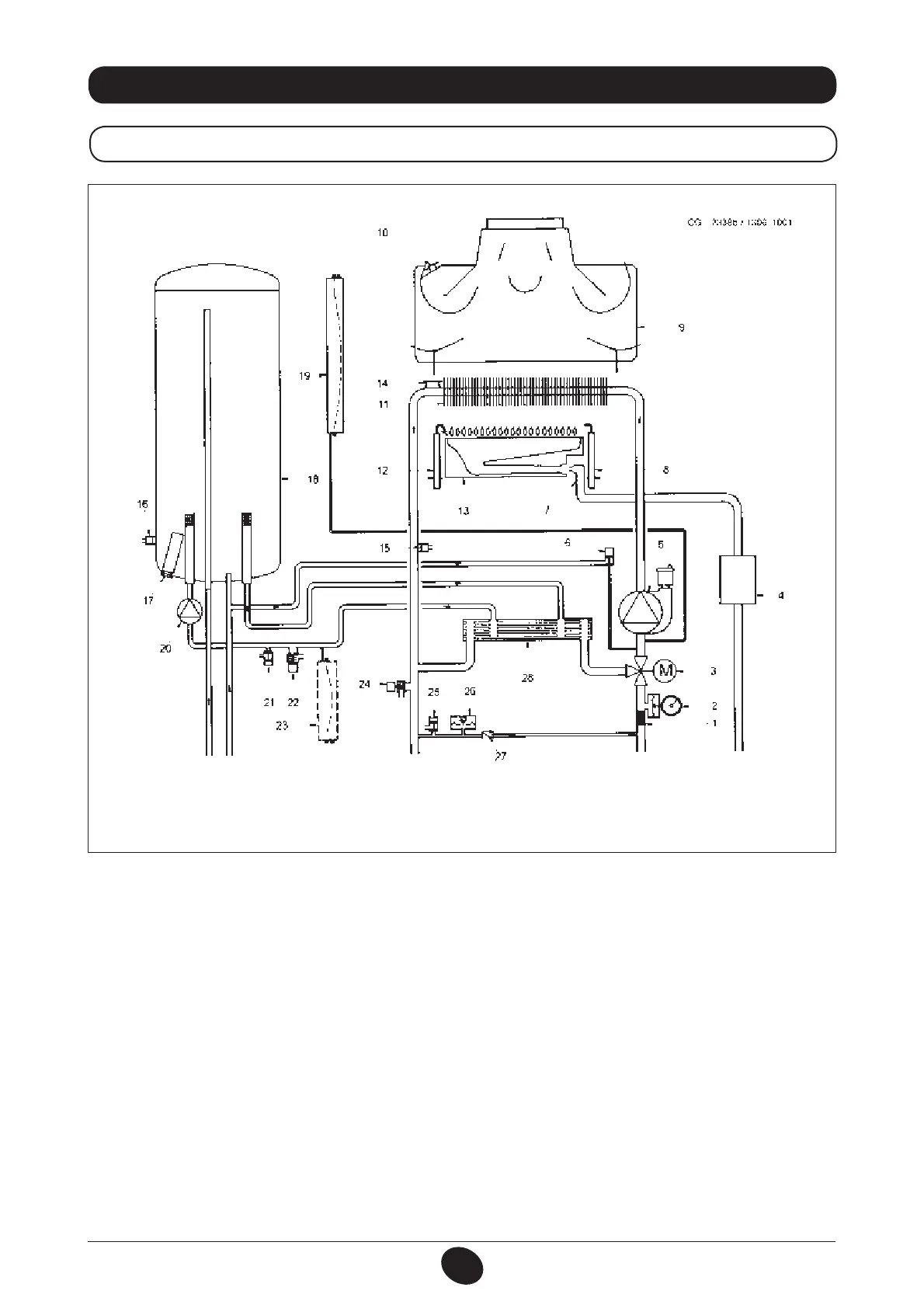

35. A KAZÁN VÁZLATRAJZA
240 i 280 i
1 fűtés szűrő
2 nyomásmérő
3 motorizált 3 járatú szelep
4 gázszelep
5 fűtési kör szivattyú gázmentesítővel
6 kazán feltöltőcsap
7 gázpanel fúvókákkal
8 lángőrző elektróda
9 füstterelő
10 füst termosztát
11 víz-füst hőcserélő
12 gyújtó elektróda
13 égő
14 biztonsági termosztát
15 fűtési NTC szonda
16 használati melegvíz NTC szonda
17 áldozati anód
18 vízforraló
19 fűtési kör tágulási tartály
20 használati melegvíz kör szivattyú
21 vízmelegítő leürítő csap
22 használati melegvíz kör biztonsági szelep
23 használati melegvíz kör tágulási tartály (tartozék)
24 kazán biztonsági szelep
25 kazán leeresztő csap
26 hidraulikus presszosztát
27 visszacsapószelep automatikus by-pass-on
28 lemezes hőcserélő
Jelmagyarázat:
21. ábra
használati
melegvíz
kimenet
használati
melegvíz
bemenet
fűtés odairány fűtés visszairány gáz bemenet
