Egy relé áll rendelkezésre a külső segédvezérlőkhöz. Csatlakoztassa a relé kártya CN1 csatlakozójának 1-2-3 kapcsait az M2 kapocsléc
10-9-8 kapcsaihoz.
29. ELEKTROMOS CSATLAKOZÁSOK TÖBBZÓNÁS RENDSZERHEZ
29.1 A RELÉ KÁRTYA BEKÖTÉSE TARTOZÉKKÉNT LESZÁLLÍTVA
Kösse párhuzamosan azt a kapcsolót, ami azokat a zónákat vezérli, amelyeket nem vezérel a távvezérlo, az M1 kapocsléc “TA” 1-2 kapc-
saihoz, amint az alábbi ábrán látható. A távvezérlo által vezérelt zóna táplálását a zóna 1 mágnesszelep látja el.
A távvezérlo automatikusan vezérli a szobai homérsékletet a saját zónájában.
29.2 A ZÓNÁK BEKÖTÉSE
FONTOS: Többzónás rendszernél ellenorizze, hogy a paraméter F04 = 2 legyen (a 20. fejezetben leírtak szerint).

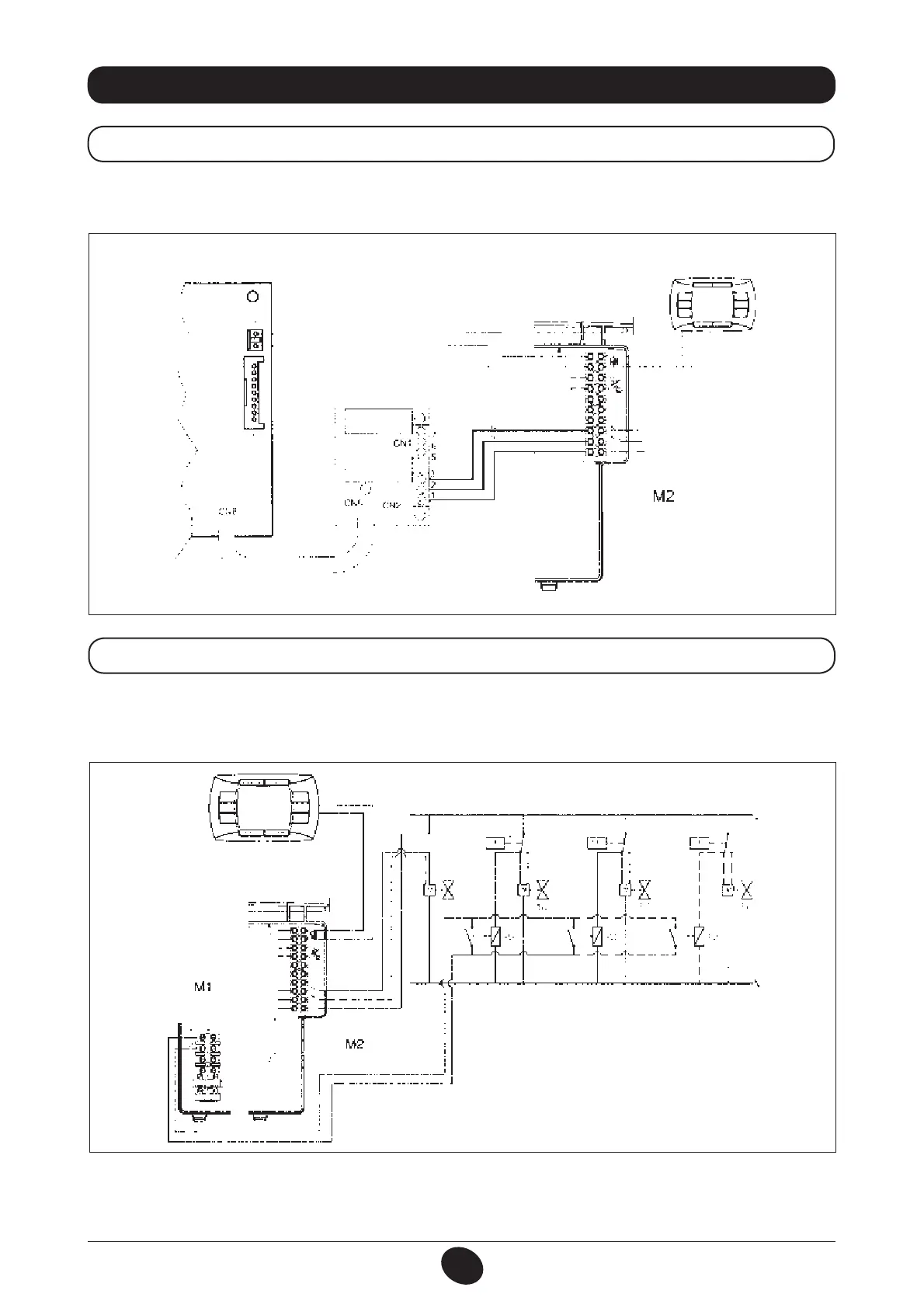

18. ábra
CG_1840 7 1102_1704
19. ábra
CG_1825 / 1102_1705
KAZÁN KÁRTYA
RELÉ KÁRTYA
2. RELÉ
1. RELÉ
1. ZÓNA
1. ZÓNA
(TÁVVEZÉRLÉS)
2. ZÓNA
(SZOBATERMOSZTÁT)
3. ZÓNA
(SZOBATERMOSZTÁT)
N ZÓNA
(SZOBATERMOSZTÁT)
Elektromágneses
szelep
1. ZÓNA
